GBQ600×6500
直接聯系
南通聯源機電科技股份有限公司
江蘇
10-20萬元
聯源
GBQ600×6500
1413
鏈板輸送機主要結構特點
1）機架構造簡單，強度與剛性較好，制造安裝便利。機架支腿直接落地，工藝布置靈活、簡化土建。
2）運行部件的牽引鏈條在設計、選材與制造技術諸方面能保證提高制造質量，提高使用壽命。
GBQ600×6500鏈板輸送機技術參數和供貨范圍
一：產品用途：
該鏈板輸送機用于球磨機喂料，采用變頻電機驅動，運行速度可調。
二：主要結構特點
1）機架構造簡單，強度與剛性較好，制造安裝便利。機架支腿直接落地，工藝布置靈活、簡化土建。
2）運行部件的牽引鏈條在設計、選材與制造技術諸方面能保證提高制造質量，提高使用壽命。
三：鱗板輸送機技術參數

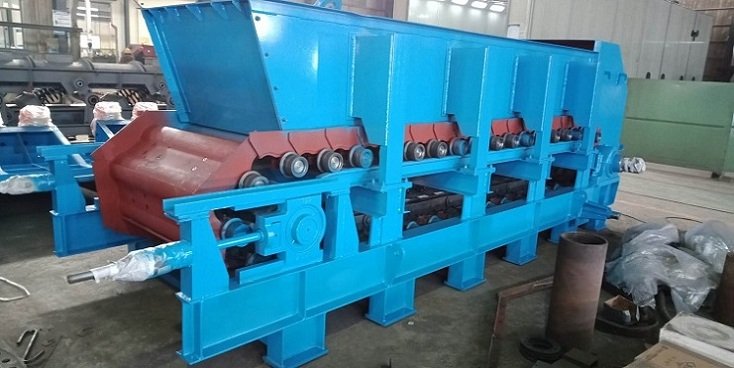

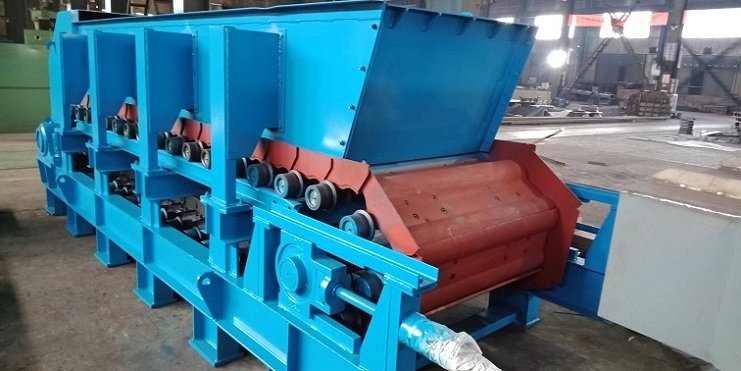

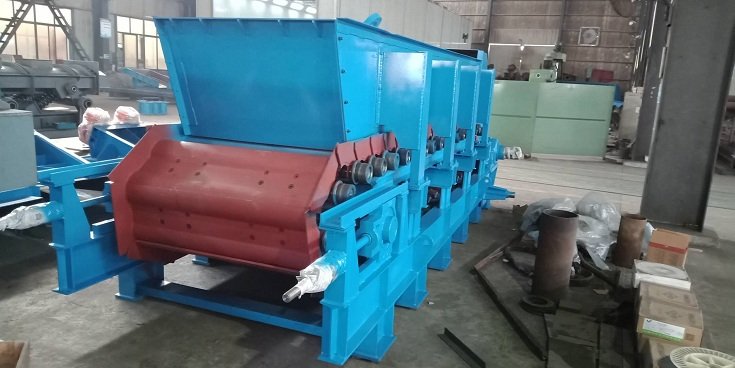

設備名稱：鏈板輸送機 型號：GBQ600×6500
內 容 | 單 位 | 參 數 | 備注 | |
性能參數 | 規格 | GBQ600x6500 | ||
料斗寬 | mm | 600 | 有效尺寸600mm | |
中心距 | mm | 6500 | ||
輸送物料 | 細石料 | |||
工件**尺寸 | ≤20 | |||
輸送量 | t/h | ～30 | ||
輸送傾角 | ° | 0 | ||
輸送速度 | m/s | 0.03 | ||
合金結構鋼鏈節距 | mm | 100 | ||
鱗板厚度 | mm | 6 | ||
電機 | YVF-112M-4-4kw | 變頻調速 | ||
行星減速機 | P2KA09-500 | 空心軸套裝 | ||
速比 | i | 500 | ||
設備重量 | t | 4500 | ||
四：鏈板輸送機供貨范圍
序號 | 設備及部件名稱 | 數量或規格 | 備注 |
1 | 鏈板輸送機 | GBQ600×6500mm | |
1.1 | 傳動裝置 | 1套 | |
1.1.1 | 電機 | 1臺 | YVF-112M-4 |
1.1.2 | 減速機 | 1臺 | P2KA09-500 |
1.2 | 支架 | 1套 | |

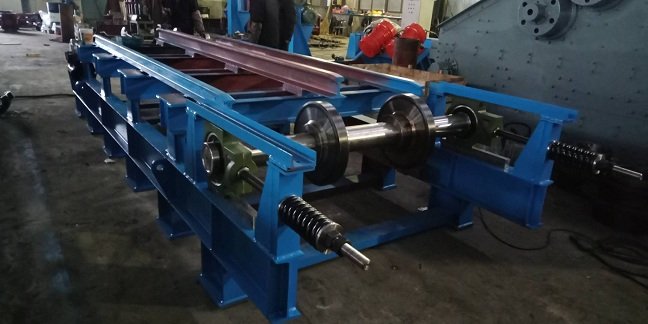

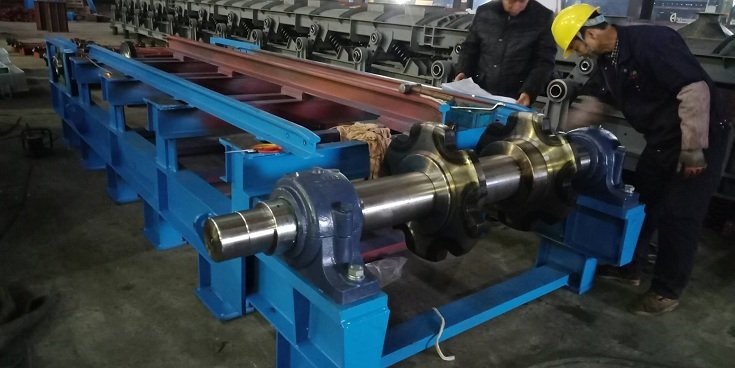

1.3 | 頭輪裝置 | 1套 | 含主軸一根，軸承座，鏈輪 |
1.4 | 尾輪裝置 | 1套 | 含拉緊螺桿 |
1.5 | 鏈條 | 1套 | 節距100mm |
1.6 | 鏈板 | 1套 | 厚度6mm |
1.7 | 導軌 | 1套 | 輕軌 |
1.8 | 導料板 | 1套 | 含頭部罩殼 |
1.9 | 安裝地腳螺栓 | 1套 | 用戶采用預埋件 |
2 | 隨機技術資料 | 1套 | 產品說明書 |
