CYZ-A
直接聯系
上海劍泉泵閥制造有限公司
上海
1萬元以下
CYZ-A
2018
本單位生產的CYZ-A自吸油泵是根據國內外有關技術資料經消化、吸收、改進后研制而成的產品，選取用優質材料精制而成，密封采用硬質合金機械密封，經久耐用，吐出管路不需要安裝安全閥，吸入管路不需安裝底閥，因此簡化了管路系統，又改善了勞動條件。該泵適用于石油行業、陸地油庫、油罐車的理想產品，并適合于作船用貨油泵、艙底泵和壓載泵及機器冷卻水循環等，分別輸送汽油、煤油、柴油、航煤等石油產品和海水、清水，介質溫度-20℃-80℃，
CYZ-A自吸油泵工作原理
CYZ自吸油泵由于液體在蝸殼內不斷沖擊葉柵，不斷被葉輪擊碎，就同空氣強烈攪拌混合，生成氣水混合物，并不斷地流動致使氣水不能分離。
自吸的結構類型很多，其中，外混式自吸泵的工作原理是：水泵啟動前先在泵殼內灌滿水（或泵殼內自身存有水）。啟動后葉輪高速旋轉使葉輪槽道中的水流向渦殼，這時入口形成真空，使進水逆止門打開，吸入管內的空氣進入泵內，并經葉輪槽道到達外緣。另一方面，被葉輪排到氣水分離室中的水又經左右回水孔流回到葉輪外緣。左回水孔流回的水在在壓力差和重力的作用下，射向葉輪槽道內，并被葉輪擊碎，與吸入管路來的空氣混合后，甩向蝸殼，向旋轉方向流動。然后與右回水孔流來的水匯合，順著蝸殼流動。
產品特點：
1、 該泵是選取用優質材料精制而成，密封采用硬質合金機械密封，經久耐用，吐出管路不需要安裝安全閥，吸入管路不需安裝底閥，因此簡化了管路系統，又改善了勞動條件。
2 該泵屬自吸式離心泵，它具有結構簡單、操用方便、運行平穩、維護容易、效率高、壽命長，具有較強的自吸能力等優點。管路中不需底閥，工作前只需保證泵體內儲有定量引油即可。用于油輪或輸水船舶上時，可兼作掃艙泵，掃艙效果良好。

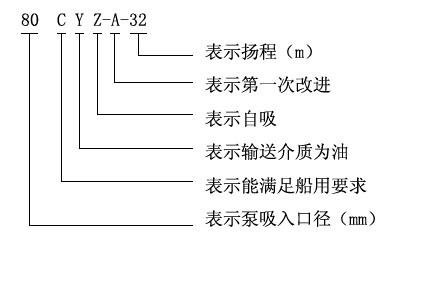

CYZ-A自吸油泵型號意義

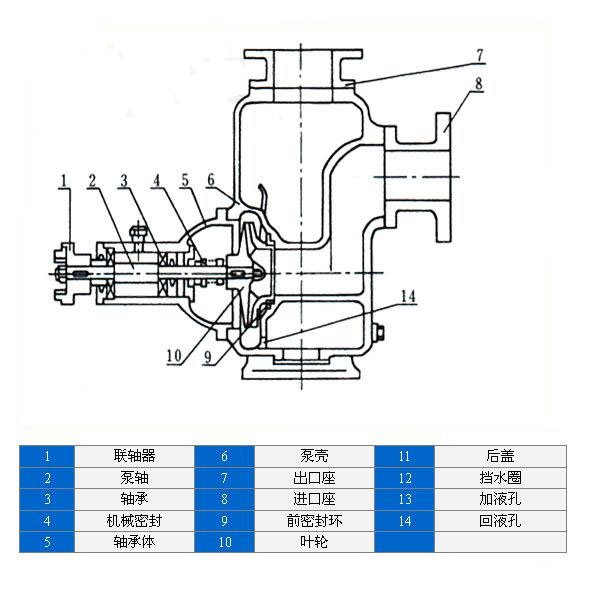

CYZ-A自吸油泵結構圖
技術參數：
型號 | 口徑 | 流量 | 揚程 | 功率 | 轉速 |
25CYZ-A-20 | 25 | 3.2 | 20 | 1.5 | 2900 |
25CYZ-A-32 | 25 | 3.2 | 32 | 2.2 | 2900 |
40CYZ-A-20 | 40 | 6.3 | 20 | 1.5 | 2900 |
40CYZ-A-40 | 40 | 10 | 40 | 2.2 | 2900 |
50CYZ-A-12 | 50 | 15 | 12 | 1.5 | 2900 |
50CYZ-A-20 | 50 | 18 | 20 | 2.2 | 2900 |
50CYZ-A-30 | 50 | 20 | 30 | 4 | 2900 |
50CYZ-A-35 | 50 | 14 | 35 | 4 | 2900 |
50CYZ-A-40 | 50 | 10 | 40 | 4 | 2900 |
50CYZ-A-50 | 50 | 12.5 | 50 | 5.5 | 2900 |
50CYZ-A-60 | 50 | 15 | 60 | 7.5 | 2900 |
50CYZ-A-75 | 50 | 20 | 75 | 11 | 2900 |
65CYZ-A-15 | 65 | 30 | 15 | 3 | 2900 |
65CYZ-A-32 | 65 | 25 | 32 | 5.5 | 2900 |
80CYZ-A-13 | 80 | 35 | 13 | 3 | 2900 |
80CYZ-A-17 | 80 | 43 | 17 | 4 | 2900 |
80CYZ-A-22 | 80 | 40 | 22 | 5.5 | 2900 |
80CYZ-A-25 | 80 | 50 | 25 | 7.5 | 2900 |
80CYZ-A-32 | 80 | 50 | 32 | 7.5 | 2900 |
80CYZ-A-55 | 80 | 60 | 55 | 18.5 | 2900 |
80CYZ-A-70 | 80 | 60 | 70 | 22 | 2900 |
100CYZ-A-20 | 100 | 100 | 20 | 11 | 2900 |
100CYZ-A-40 | 100 | 100 | 40 | 22 | 2900 |
100CYZ-A-40A | 100 | 100 | 40 | 22 | 1450 |
100CYZ-A-65 | 100 | 100 | 65 | 30 | 2900 |
100CYZ-A-80 | 100 | 70 | 80 | 30 | 2900 |
150CYZ-A-45 | 150 | 170 | 45 | 37 | 2900 |
150CYZ-A-55 | 150 | 160 | 55 | 45 | 2900 |
150CYZ-A-65 | 150 | 170 | 65 | 55 | 2900 |
150CYZ-A-65A | 150 | 170 | 65 | 55 | 1450 |
150CYZ-A-80 | 150 | 150 | 80 | 55 | 2900 |
200CYZ-A-32 | 200 | 400 | 32 | 55 | 1450 |
200CYZ-A-63 | 200 | 280 | 63 | 90 | 1450 |
200CYZ-A-65 | 200 | 350 | 65 | 110 | 1450 |
250CYZ-A-32 | 250 | 550 | 32 | 75 | 1450 |
250CYZ-A-50 | 250 | 400 | 50 | 90 | 1450 |
250CYZ-A-55 | 250 | 450 | 55 | 110 | 1450 |
300CYZ-A-32 | 300 | 600 | 32 | 90 | 1450 |
300CYZ-A-50 | 300 | 500 | 50 | 110 | 1450 |
300CYZ-A-55 | 300 | 550 | 55 | 132 | 1450 |
若已經由設計單位選定我公司的自吸泵系列，請按型號直接向銷售部訂購。當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您審核把關。
