ZX
直接聯系
上海劍泉泵閥制造有限公司
上海
1萬元以下
ZX
1420
一、產品概述：ZX自吸離心泵是屬自吸泵,它具有結構緊湊、操護方便、操護方便、維修方便、效率高、壽命長、并有較強的自吸能力等優點。管路中不需安裝底閥,工作前只需保留泵體內儲有定量引液即可,因此簡化了管路系統,又改善了勞動條件。自吸離心泵的基本組成是由六部分組成的分別是葉輪，泵體，泵軸，軸承，密封環，填料函

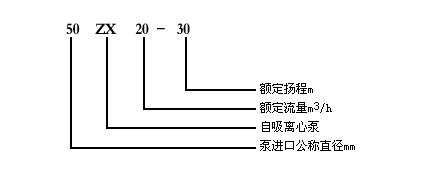

二、ZX自吸離心泵型號意義：
三、工作原理是：ZX自吸離心泵所以能把水送出去是由于離心力的作用。水泵在工作前，泵體和進水管必須灌滿水形成真空狀態，當葉輪快速轉動時，葉片促使水很快旋轉，旋轉著的水在離心力的作用下從葉輪中飛去，泵內的水被拋出后，葉輪的中心部分形成真空區域。水原的水在大氣壓力(或水壓)的作用下通過管網壓到了進水管內。這樣循環不已，就可以實現連續抽水。在此值得一提的是：自吸離心泵啟動前一定要向泵殼內充滿水以后，方可啟動，否則將造成泵體發熱，震動，出水量減少，對水泵造成損壞(簡稱“氣蝕”)造成設備事故！
四、適用范圍：
1、ZX自吸式離心泵適用于清水、海水及帶有酸、堿度的化工介質液體和帶有一般糊狀的漿料(介質粘度≤100厘珀、含固量可達30%以下)。
2、 裝上搖臂式噴頭,又可將水沖到空中后,散成細小雨滴進行噴霧,是農場、苗圃、果園、茶園的良好機具。
3、適用于城市環保、建筑、消防、化工、制藥、染料、印染、釀造、電力、電鍍、造紙、石油、礦山、設備冷卻、油輪卸油等。
4、可和任何型號、規格的壓濾機配套使用,將漿料送帶濾機進行壓濾的*理想配套泵種。
ZX系列(清水、化工)自吸泵結構緊湊、操護方便、維修方便效率高壽命長。
自吸式離心泵還有較強的自吸能力·介質粘度≤100厘珀·含固量可達30%以下

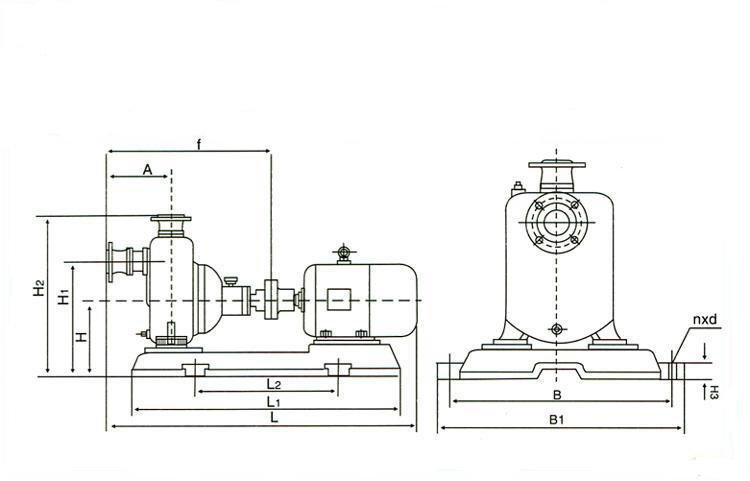

五、ZX自吸式離心泵安裝圖
六、ZX自吸式離心泵的性能與技術參數：
型號 | 口徑 | 流量 | 揚程 | 功率 | 轉速 |
25ZX3.2-20 | 25 | 3.2 | 20 | 1.5 | 2900 |
32ZX3.2-20 | 32 | 3.2 | 20 | 1.5 | 2900 |
32ZX3.2-32 | 32 | 3.2 | 32 | 2.2 | 2900 |
40ZX6.3-20 | 40 | 6.3 | 20 | 1.5 | 2900 |
40ZX6.3-32 | 40 | 6.3 | 32 | 2.2 | 2900 |
40ZX6.3-50 | 40 | 6.3 | 50 | 4 | 2900 |
50ZX18-20 | 50 | 18 | 20 | 2.2 | 2900 |
50ZX12.5-32 | 50 | 12.5 | 32 | 3 | 2900 |
50ZX12.5-40 | 50 | 12.5 | 40 | 4 | 2900 |
50ZX12.5-50 | 50 | 12.5 | 50 | 5.5 | 2900 |
50ZX15-75 | 50 | 15 | 75 | 11 | 2900 |
65ZX25-20 | 65 | 25 | 20 | 3 | 2900 |
65ZX35-25 | 65 | 35 | 25 | 4 | 2900 |
65ZX25-32 | 65 | 25 | 32 | 5.5 | 2900 |
65ZX25-50 | 65 | 25 | 50 | 7.5 | 2900 |
65ZX25-75 | 65 | 25 | 75 | 11 | 2900 |
80ZX50-20 | 80 | 50 | 20 | 4 | 2900 |
80ZX60-25 | 80 | 60 | 25 | 5.5 | 2900 |
80ZX50-32 | 80 | 50 | 32 | 7.5 | 2900 |
80ZX60-55 | 80 | 60 | 55 | 18.5 | 2900 |
80ZX60-70 | 80 | 60 | 70 | 22 | 2900 |
100ZX80-20 | 100 | 80 | 20 | 7.5 | 2900 |
100ZX100-25 | 100 | 100 | 25 | 11 | 2900 |
100ZX100-32 | 100 | 100 | 32 | 15 | 2900 |
100ZX100-40 | 100 | 100 | 40 | 18.5 | 2900 |
100ZX100-50 | 100 | 100 | 50 | 22 | 2900 |
100ZX100-65 | 100 | 100 | 65 | 30 | 2900 |
100ZX100-80 | 100 | 100 | 80 | 37 | 2900 |
150ZX150-25 | 150 | 150 | 25 | 22 | 2900 |
150ZX160-55 | 150 | 160 | 55 | 45 | 2900 |
150ZX150-80 | 150 | 150 | 80 | 55 | 2900 |
200ZX280-65 | 200 | 280 | 65 | 90 | 2900 |
上海劍泉泵閥產品展示：若已經由設計單位選定我公司的自吸泵系列，請按型號直接向銷售部訂購。當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您審核把關。
