圓盤給料機
直接聯系
石城縣寶山礦山設備有限公司
江西
面議
寶山礦山
圓盤給料機
1057
【產品簡介】
一款傳統的用于粉狀物料的連續給料設備。
【給料能力】
0~88.4t/h
【產品改進】
可按用戶要求配置調速電機，通過調節圓盤轉速，調整給礦量。
產品運行穩定簡單易操作
適用范圍廣泛
承載力大，運轉平穩
具有結構簡單、給料均勻，使用可靠的優點，如果改變調整套與圓盤之間的距離，可以達到調節給料量的目的

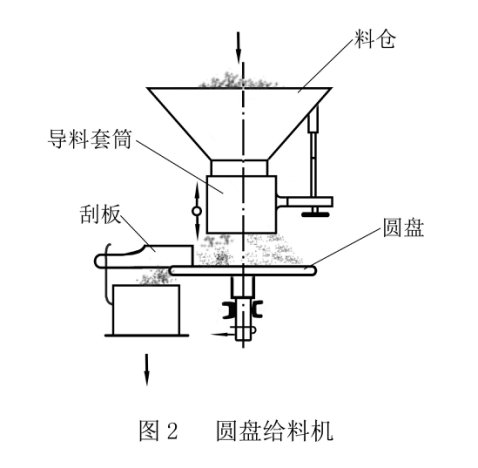

散狀物料從料斗裝入受料筒中，物料沒受料筒壁借本身自重堆積在圓盤上，用調節螺栓調整套筒與圓盤之間的間隙，可以控制物料在圓盤上的自然堆角。圓盤轉動時，物料被圓盤上的卸料刀均勻地刮到圓盤外下落，這樣隨著圓盤轉動，物料便由卸料刀均勻刮入接料斗中。圓盤連續運轉，就完成了均勻的給料操作。調整卸料刀與圓盤之間的間隙，也可以控制給料量的多少。工作時，電動機通過皮帶輪帶動裝在蝸桿減速器上的圓盤轉動。

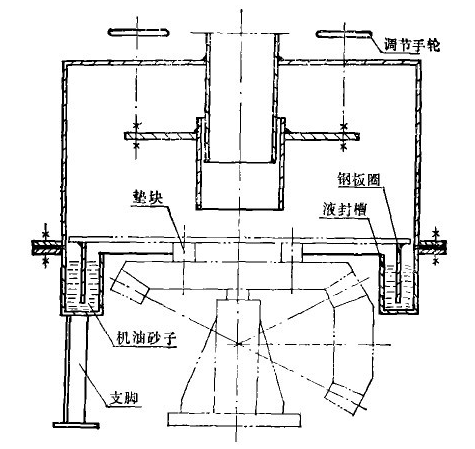

產品結構
圓盤式給料機由驅動裝置、給料機本體、計量用帶式輸送機和計量裝置組成。給料機和帶式輸送機由一套驅動裝置驅動，該驅動裝置的電磁離合器具有實現給料機的開、停和兼有功能轉換的作用。計量帶式輸送機的帶速小于1m/s,為了測定帶速設有速度檢測裝置，為了防止稱量輥偏斜設有檢測桿進行調整。
適用于喂送各種非粘性物料，不適用于流動性好的粉狀物料。適合圓盤給料機喂送的物料有：礦渣、熟料、石灰石、粘土、石膏、爐渣等粉狀、粒狀或小塊狀物料，此類給料機適用于空氣凈化程度要求不高的場合。
技術參數
類型 | 型號 | 圓盤直徑 (mm) | 圓盤轉速 (r/min) | 小于以下給料粒度 (mm) | 給料能力 (t/h) | 電機功率 (kW) | 重量 |
YG300 | 300 | 10. 0 | 20 | 0?1. 8 | 0. 55 | 115 | |
YG400 | 400 | 10. 7 | 0?2. 6 | 120 | |||
YG500 | 500 | 20 | 0?3. 3 | 1. 1 | 124 | ||
封閉 | YG600 | 600 | 10. 0 | 0?5. 0 | 130 | ||
吊式 | YG800 | 800 | 9 | 30 | 0?8. 0 | 0.55 | 195 |
YG1000 | 1000 | 9 | 30 | 0?12 | 1. 5 | 263 | |
YG1500 | 1500 | 7 | 40 | 0?22 | 5. 5 | 755 | |
