擺式給礦機
直接聯系
煙臺市金豪礦山機械有限公司.
煙臺
面議
金豪礦山
擺式給礦機
865
擺式給礦機適用于選礦、煤炭、化工及其他部門，將顆粒物料從儲料槽經漏斗輸送給各種類型的受料裝置。
?擺式給礦機不適宜輸送干粉狀或太大粒度的物料。
?調節給礦量有兩種方式：
1、調整偏心輪偏心距。2、調節放礦閘板。
技術參數
型號 | 進料口 (mm) | 出料口 (mm) | 偏心輪行程 (mm) | 擺動次數 (次/分) | **給料粒度 (mm) | **給料能力 (t/h) | 電機型號 | 電機功率 （kw） | 電機轉速 (r/min) | 重量 (kg) | 適用規模 |
200×200 | 200×200 | 200×10-120 | 0-80 | 46 | 25 | 4 | Y80M2-4 | 0.75 | 1390 | 95 | 50噸以下 |
300×300 | 300×300 | 300×30-125 | 0-90 | 46 | 30 | 6.5 | Y80M2-4 | 0.75 | 1390 | 272 | 100噸以下 |
400×400 | 400×400 | 400×50-130 | 0-170 | 46 | 35 | 12 | Y90S-4 | 1.1 | 1400 | 558 | 200噸以下 |
600×600 | 600×600 | 600×50-150 | 0-200 | 46 | 50 | 25 | Y90L-4 | 1.5 | 1400 | 613 | 500噸以下 |
800×800 | 800×800 | 800×50-300 | 0-260 | 43 | 70 | 45 | Y100L1-4 | 2.2 | 1430 | 726 | 1000噸以下 |

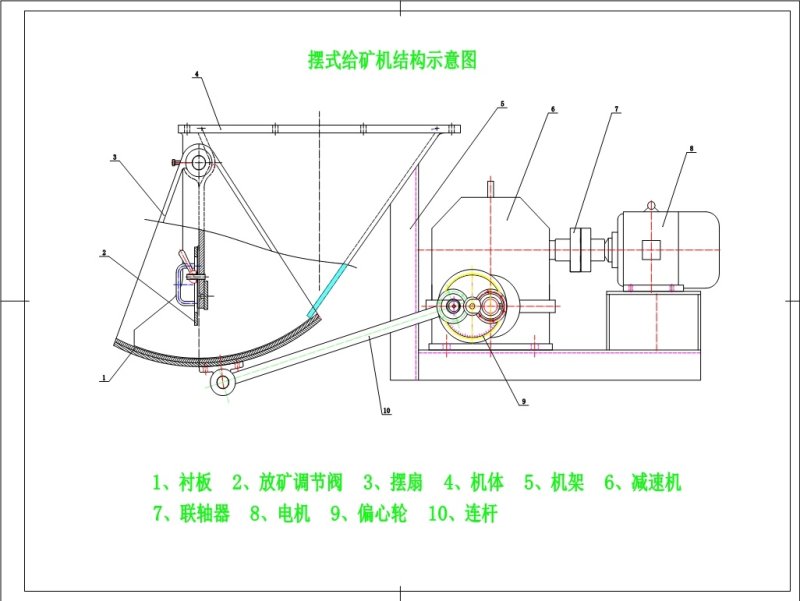

給礦機主要有蝸輪減速機、襯板、機座、閘閥、擺襯、電動機等零部件組成。
電動機通過聯軸器帶動減速機，連桿使擺夾板有規律擺動，有擺夾板上的擺襯與機座上的襯板相對運動達到給料目的。
給礦機所有軸承座均設有油杯潤滑，減速機內裝有一定量的機油以潤滑蝸輪、蝸桿。
閘閥由開有長槽的閘板、螺紋組件組成，根據需要可調節閘閥的開啟程度，由此控制給料量的大小。
