混凝土布料機布料皮帶系統結構說明

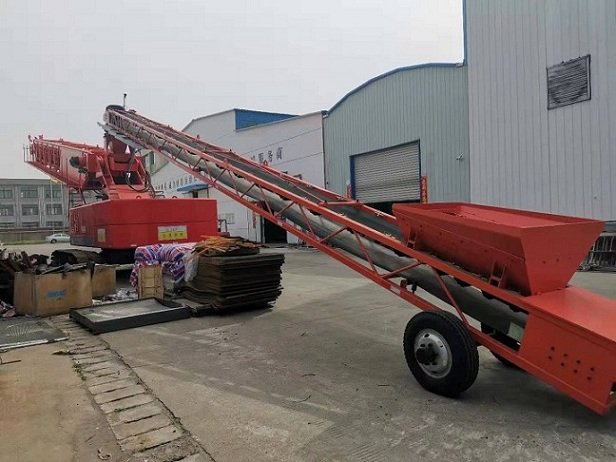

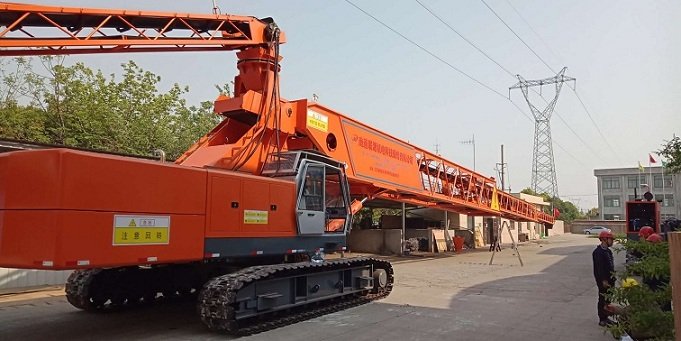

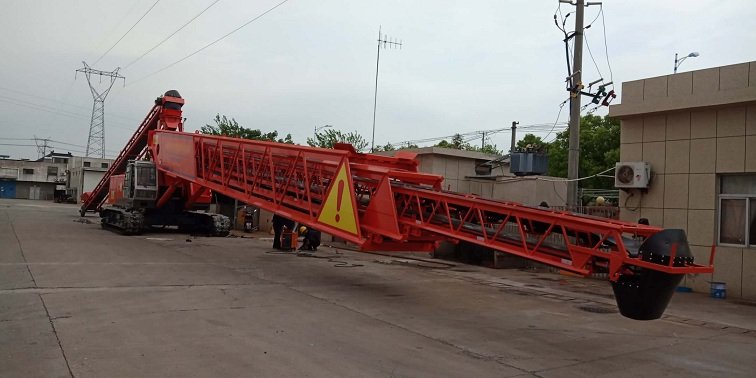

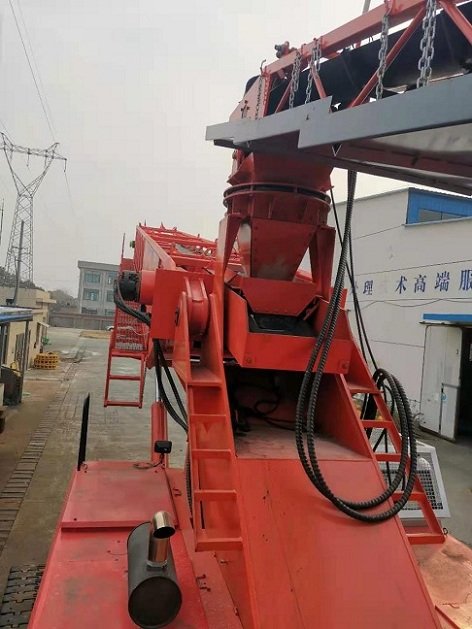

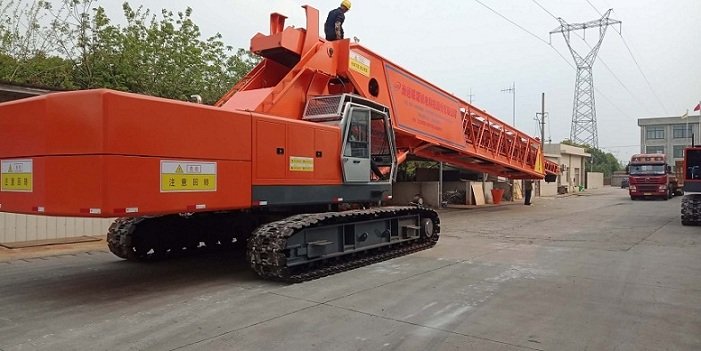

    布料系統皮帶機為可伸縮的（多節）三節疊套式桁架結構，鋼絲繩聯動伸縮、摩擦輪驅動、偏心導向滑道。定長封閉的環型皮帶通過改向滾筒重復疊繞，伸縮時可隨桁架的疊套長度自動改變疊繞長度，使膠帶張力保持不變；偏心滑道可保證桁架伸縮時的準確定位。布料皮帶機通過尾部支鉸和舉伸油缸與底盤相接。布料皮帶機由桁架Ⅰ、桁架Ⅱ、桁架Ⅲ、槽型托滾、平行托滾、改向滾筒、驅動滾筒、驅動裝置（液壓馬達或電機）、環型皮帶、桁架伸縮系統、頭部清掃器和回程清掃器等組成。桁架Ⅰ長18米，桁架Ⅱ長15米，桁架Ⅲ長15米，三節桁架之間相互搭接長度為3米左右，三節桁架水平全部伸出長度達42米，**仰角全部縮回時水平長度為18米，桁架截面為矩形。布料皮帶機通過舉伸油缸達到變幅的目的，變幅范圍為+25°～-10°。皮帶機的驅動設計為液壓馬達（或電機）驅動，液壓馬達通過花鍵（電機通過鏈輪）與驅動滾筒相連，通過改變電機（電機通過變頻）轉速實現調速。伸縮系統由液壓馬達（或電機）提供動力，通過減速機減速，輸出轉速為22r/min。采用摩擦轉揚機通過鋼絲繩拖動桁架上的滑輪來達到伸縮目的，伸縮zui大平均速度為4m/min。

    為避免骨料分離，減少膠帶振動，保證膠帶穩定運行，布料皮帶料機采用獨特的懸掛式柔性“U”型托輥，抗震性好，拆裝方便。“U”型托輥的側輥與中間輥之間呈55°夾角，形成深槽，可很好的包容被輸送的物料。皮帶跑偏是皮帶輸送設備不可避免的，為了調整皮帶跑偏，改向滾筒均設有皮帶調整裝置，另外將“U”型托輥與桁架連接的“T”型把手設計成可以調整，通過調整“T”型把手也可以調整皮帶跑偏。
