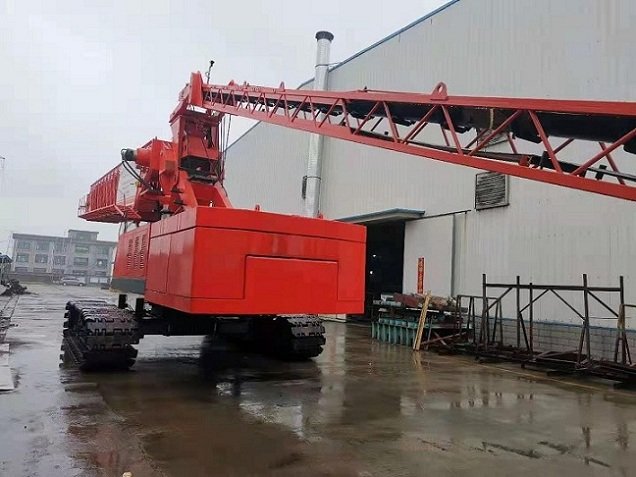

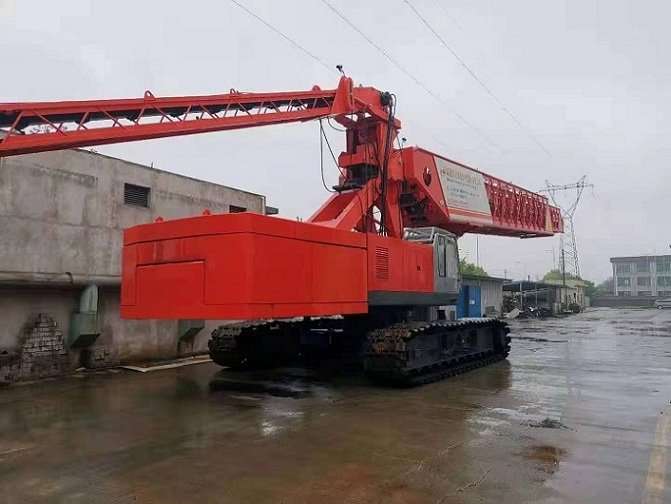

混凝土布料機輸送臂架和布料平臺

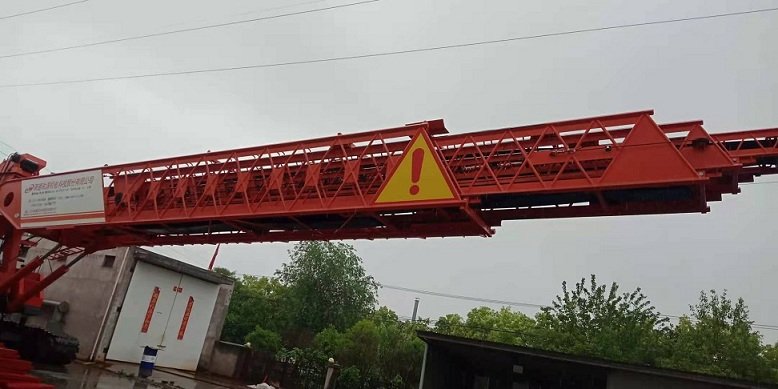

一：混凝土布料機輸送臂架
伸縮臂架由基礎桁架、中間桁架和內桁架組成,，基礎桁架和中間桁架上設有滑軌，分別用于支承中間桁架和內桁架通過鋼絲繩伸縮機構和驅動裝置,中間桁架和內桁架可作伸縮運動。臂架上設伸縮鋼絲繩機構、驅動電機、變幅油缸推桿鉸支座、以及鋼絲繩機構和布料皮帶輸送系統零部件安裝支撐座。
布置在伸縮臂架上的伸縮機構包括液壓馬達、摩擦輪、牽引鋼絲繩、導向滑輪和鋼絲繩張緊裝置
液壓馬達驅動摩擦輪帶動鋼絲繩并通過導向輪完成臂架伸縮動作。牽引鋼絲繩為定長,一端固定在臂架基礎節尾端,另一端與設在臂架基本鉸接端的張緊裝置連接,當牽引鋼絲繩運轉中松弛時,通過張緊裝置調緊。
在伸縮臂架基礎節和中間節尾端分別裝設臂架縮回限位塊,在中間節和內節的尾端也分別裝設臂架伸出限位塊;監控系統設有限位傳感器,當伸縮臂架的伸縮運行至極限位置時,限位塊起保險作用,限位傳感器將發出警報同時停止伸縮動作。
二：混凝土布料機平臺

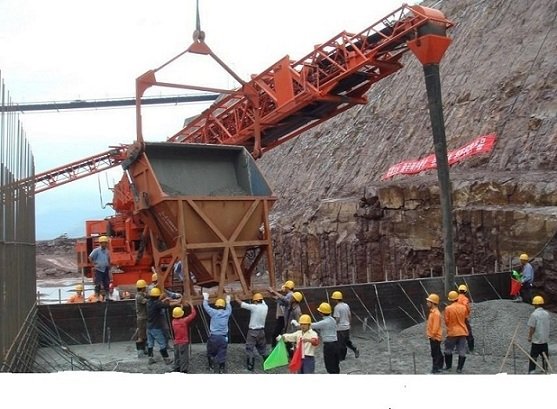

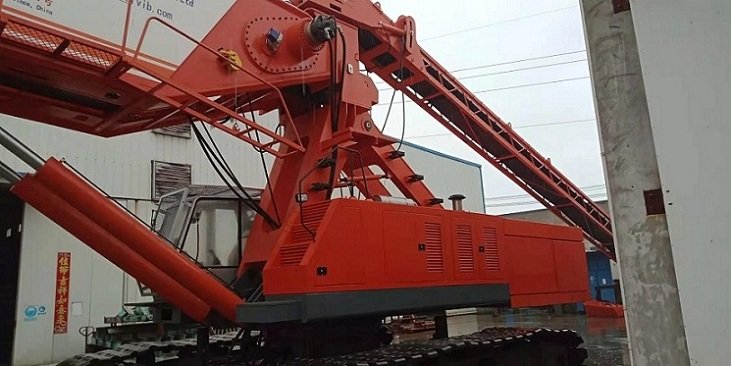

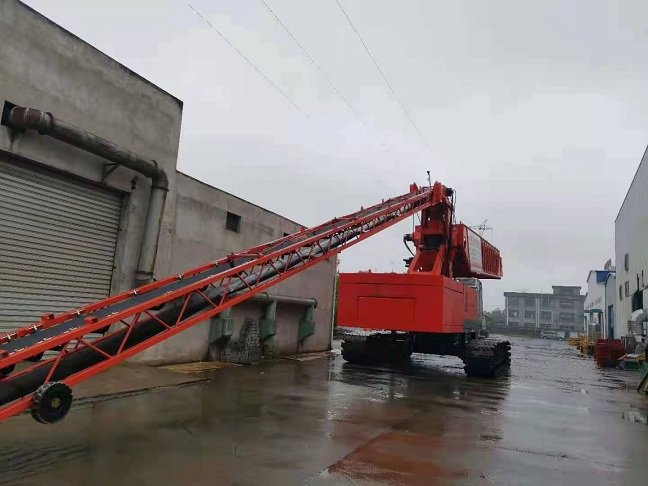

在R982HD平臺的基礎上,設計、制作布料機平臺。臂架鉸支座、變幅油缸鉸支座、回轉式受料斗等安裝在該平臺上,上料皮帶也支承在進料平臺上。上料皮帶繞布料機回轉中心轉動,適應施工場地靈活布置布料機和其它設備的需要。
從整機穩定性考慮,伸縮臂架與基礎平臺連接鉸位置不能太高,鉸點的水平位置不能偏離回轉中心線太遠，臂架向下傾斜時不能產生干涉（控制在45°范圍內），變幅油缸在任何工況下的受力
利用作圖法將伸縮臂架與基礎平臺連接鉸點設在變幅油缸鉸接點上方2.8m.處。后方1.4米處.
伸縮臂架變幅運動靠2個主油缸完成，變幅范圍仰俯角為-25~-10°，下料口到地面**高度為23.57m。
布料機回轉運動由液壓馬達驅動，回轉角度為360°，由于布料臂架較長，較原液壓挖掘機工作總成重，而且重心較高，回轉速度不宜過大，取0.2-0.5r/mim
