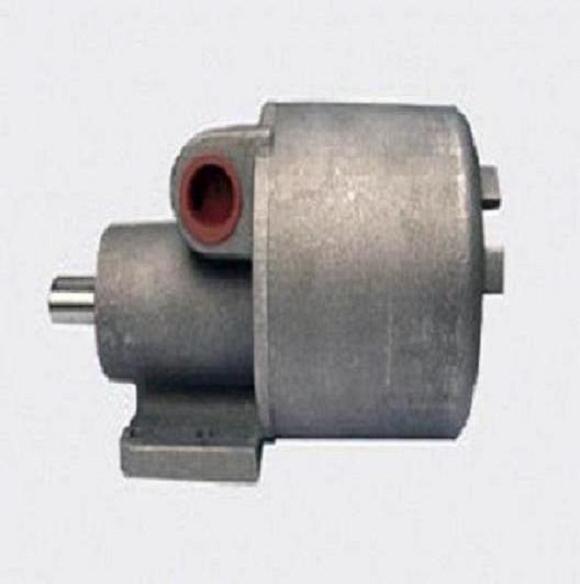

（AD）1999零速開關
產品型號：AD-LS
輸入電壓： 220VAC 24VDC
額定頻率：50/60Hz
接點容量：3A/220VAC 5A/24DC
原理：
零速開關安裝在輸送設備的從動輪上，用聯軸器將從動輪軸與零速開關軸連接起來，隨著從動輪一起轉動.當輸送設備皮帶打滑或轉輪出現故障時，零速開關則給出一個信號，使工作人員能及時發現故障，能夠對輸送設備運行進行有效的安全監控，實現PLC自動化控制。
本產品連接電源和控制回路時，可按接線圖連接。本產品特點:采用進口微型繼電器直接隔離，不會對控制系統產生干擾和影響，安全可靠。線路板焊接兩個微型繼電器，可根據監控設備的實際轉速，分別調整時間常數和脈沖個數，來實現轉速設定。當監控設備出現異常時，兩組繼電器動作并給出信號。
特點：
本產品采用鋁合金外殼防護等級為IP-65。體積小，重量輕，堅固耐用，安裝方便，可在粉塵大、環境惡劣的場所安全穩定運行。具有防塵、防水、耐高溫-45-95℃等特點。
速度可調整，監測范圍0-1500rpm，報警具有延時功能。
適用范圍：
各種輸送機打滑、低速、過負載時監控保護。應用于鏈條輸送機，螺旋輸送機，皮帶輸送機，斗式提升機，旋轉供料閥等。
（AD）1999零速開關
產品型號：AD-LS
輸入電壓： 220VAC 24VDC
額定頻率：50/60Hz
接點容量：3A/220VAC 5A/24DC
原理：
零速開關安裝在輸送設備的從動輪上，用聯軸器將從動輪軸與零速開關軸連接起來，隨著從動輪一起轉動.當輸送設備皮帶打滑或轉輪出現故障時，零速開關則給出一個信號，使工作人員能及時發現故障，能夠對輸送設備運行進行有效的安全監控，實現PLC自動化控制。
本產品連接電源和控制回路時，可按接線圖連接。本產品特點:采用進口微型繼電器直接隔離，不會對控制系統產生干擾和影響，安全可靠。線路板焊接兩個微型繼電器，可根據監控設備的實際轉速，分別調整時間常數和脈沖個數，來實現轉速設定。當監控設備出現異常時，兩組繼電器動作并給出信號。
特點：
本產品采用鋁合金外殼防護等級為IP-65。體積小，重量輕，堅固耐用，安裝方便，可在粉塵大、環境惡劣的場所安全穩定運行。具有防塵、防水、耐高溫-45-95℃等特點。
速度可調整，監測范圍0-1500rpm，報警具有延時功能。
適用范圍：
各種輸送機打滑、低速、過負載時監控保護。應用于鏈條輸送機，螺旋輸送機，皮帶輸送機，斗式提升機，旋轉供料閥等。
使用方法

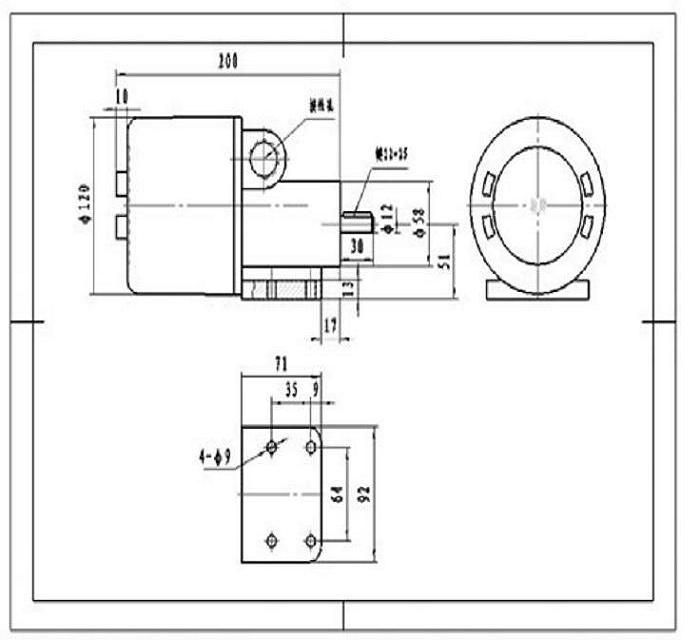

1、連接形式：用4條M8螺絲將零速開關固定在一個直角型的連接板上，直角型連接板上的孔，開成長條形的孔，便于左右、前后調整。
2、軸端用連軸器將零速開關與從動輪連接起來。
3、接線方式：零速開關出線8根，其中2根電源線，2根開點，2根閉點，2根共用。

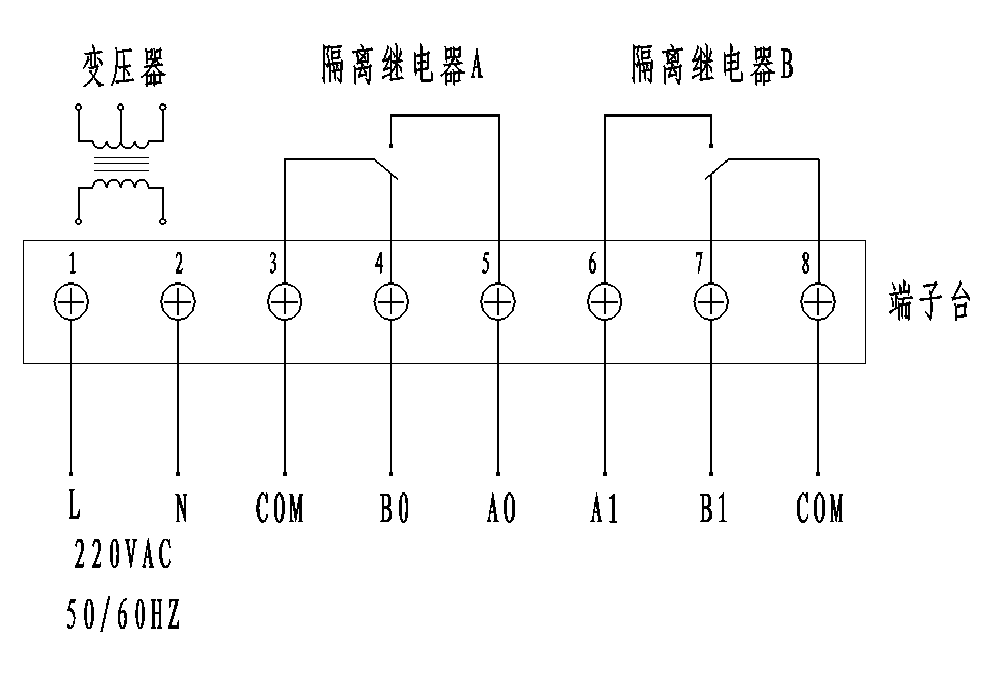

零速開關接線圖:
零速開關調整方法:
1、 該裝置通電后，有1-3分鐘延時，然后，進入正常工作狀態。（可根據用戶要求制作報警延時）
2、 當開關S1撥至中間位置時，為高速位；撥至左邊位置時，為中速位；撥至右邊位置時，為低速位。
3、 綠燈亮時為正常運轉，端子臺3-5通，6-8通。綠燈滅時為有故障出現，端子臺3-4通，8-7通。
4、 黃燈指示運行速度快慢。
5、 調整RZ2 1MΩ電位器，可設定運轉設備的報警轉速。順時針調整用作快速設定報警，逆時針調整用作慢速設定報警。設定好速度后，當設備運轉低于設定的轉速，就會發出報警信號。RZ1 500KΩ電位器出廠時已調整好。

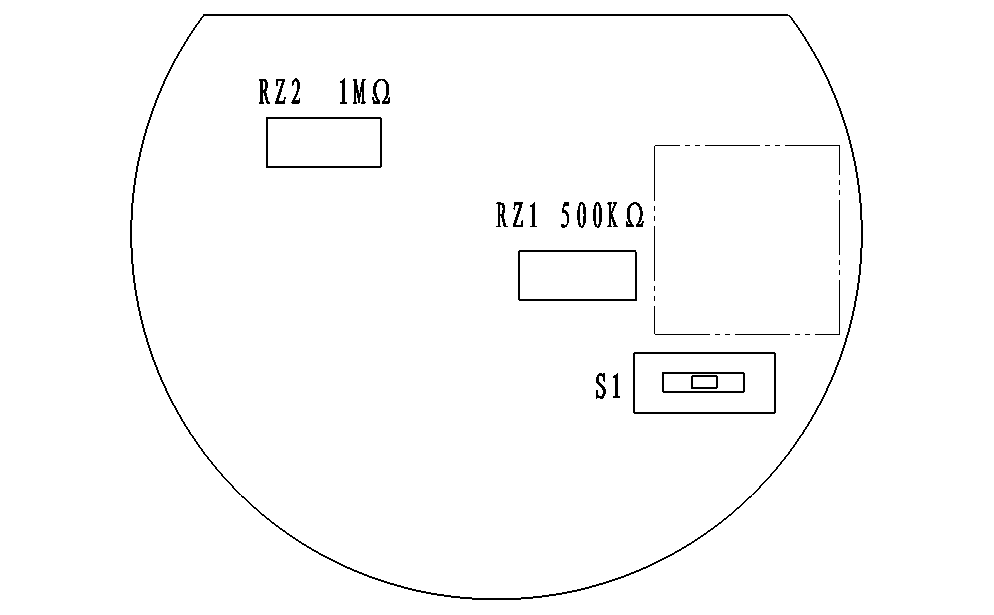

調整開關S1及電位器位置圖
安裝時平面向上，圓弧向下。
該產品采用進口技術,皮實耐用,防塵防潮防水,耐高溫,外殼采用鋁合金,防護等為IP-65。
