HLS型
直接聯系
江蘇恒達電力石化設備有限公司
江蘇
面議
HLS型
3973
--
| 產品簡介 螺旋輸灰機是火力發電廠除灰系統連續輸送煤灰的主要設備，根據其工作原理，還可用于水泥、沙石、糧食等物料輸送。本廠螺旋輸灰機有干式、濕式及干濕混合三種，濕式螺旋輸灰機的噴水量可在工作運行中隨時調節，供水壓力設計為0.2-0.3MPa。 輸灰機機身段制造，機罩密封嚴密，運行時能在不同位置上卸裝，機身長度可在3-70M間選擇，超過40M長度的輸灰機宜用雙端傳動結構，工作溫度允許高達220℃，大出力的規格按國家標準執行。 | ||
|
濕式
型號 | 輸灰能力 | 減速機型號 | 轉速r.p.m | 功率kW | 電壓V |
Ф300/Ф400濕式螺旋輸灰機 | 10-30T/h | BWY5.5-4-29 | 48 | 5.5 | 380 |
Ф400/Ф500螺旋輸灰機 | 40-60T/h | BWY7.5-4-29 | 48 | 7.5 | 380 |

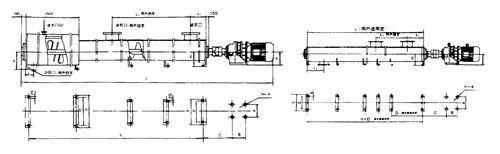

外形連接尺寸
型號 | H | H1 | h | L2 | L3 | L4 | L | A | B | C | D | E | F | G | n-Ф |
Ф300/Ф400濕式螺旋輸灰機 | 270 | 270 | 200 | 600 | 480 | 3590 | 5100 | 380 | 260 | 318 | 240 | 320 | 240 | 320 | 4-Ф23 |
Ф400/Ф500螺旋輸灰機 | 400 | 340 | 200 | 350 | 535 | 9435 | 11100 | 380 | 260 | 318 | 210 | 400 | 400 | 500 | 4-Ф23 |
干式
型號 | 長度L出力T/h | 0-20m | 0-40m | 40-70m(采用雙傳動) | |||||||||
減速機 | 轉速r.p.m | 功率Kw | 電壓V | 減速機 | 轉速r.p.m | 功率Kw | 電壓V | 減速機 | 轉速r.p.m | 功率Kw | 電壓V | ||
HLS-200 | 6-9 | BWY2.2-3-35 | 42.5 | 2.2 | 380 | BWY-5.5-4-35 | 42 | 5.5 | 380 | BWY-5.5-4-35 | 42 | 5.5 | 380 |
HLS-300 | 12-20 | BWY5.5-4-29 | 51.7 | 5.5 | 380 | BWY-11-5-35 | 42 | 11 | 380 | BWY-11-5-35 | 42 | 11 | 380 |
HLS-400 | 25-35 | BWY11-5-35 | 42 | 11 | 380 | BWY18.5-6-23 | 42 | 18.5 | 380 | BWY18.5-6-23 | 42 | 18.5 | 380 |
HLS-500 | 40-60 | BWY18.5-29 | 51.1 | 22 | 380 | BWY22-6-17 | 56 | 22 | 380 | BWY22-6-17 | 56 | 22 | 380 |
外形連接尺寸
項目 | 螺旋機螺旋直徑 | H | L1 | L3 | E | F | b |
HLS-200 | 200 | 180 | 300 | 300 | 140 | 200 | 16 |
HLS-300 | 300 | 270 | 350 | 350 | 240 | 320 | 20 |
HLS-400 | 400 | 340 | 400 | 400 | 320 | 400 | 25 |
HLS-500 | 500 | 400 | 500 | 500 | 400 | 500 | 25 |
機號 | A | B | h | c | n-Ф |
3 | 370 | 150 | 160 | 275 | 4-Ф23 |
4 | 380 | 260 | 200 | 288 | 4-Ф23 |
5 | 480 | 380 | 380 | 275 | 4-Ф27 |
6 | 560 | 480 | 480 | 360 | 4-Ф27 |
