散裝機專用料位計
型號：YLSZ3CAMD
功耗：4w
YLSZ系列散裝機專用壓力式料位計是華明公司自主研發、制造、生產的一種測控罐車物料料位的儀器。它與其他電器結合可實現對罐車物料料位高度的自動控制，是一種自帶氣源工作的料位計。
YLSZ系列散裝機專用壓力式料位計是華明公司自主研發、制造、生產的一種測控罐車物料料位的儀器。它與其他電器結合可實現對罐車物料料位高度的自動控制，是一種自帶氣源工作的料位計。
工作原理
YLSZ系列散裝機專用壓力式料位計內裝有微型氣泵，氣泵啟動后向料位計探管內充氣，探管一端與壓力傳感元件相接，另一端放置在罐車內，當被測物料低于探管時，探管與大氣相通，探管內壓力很低，壓力傳感元件不動作，表示被測物料未到限定高度。當被測物料高于探管時，探管口被堵死，管內壓力升高，壓力傳感元件動作，輸出開關信號，表示被測物料已到限定高度。
技術參數、規格型號
型號 參數 | YLSZ3 | YLSZ4 | YLSZT |
探管長度 | 300 | 400 | 特除定制 |
適用介質溫度 | 常溫10—200℃，代碼C | ||
高溫10—600℃，代碼G | |||
供電方式 | 交流220V，代碼A | ||
直流24V，代碼D | |||
安裝方式 | 進料管安裝方式，代碼J；吸塵管安裝方式，代碼X | ||
安裝座 | 圓形法蘭安裝座，代碼D帶安裝座，B不帶安裝座 | ||
適用環境溫度 | -20—40℃ | ||
被測粉塵粒度 | ＜100μm | ||
被測粉塵比重 | ﹥1g/cm? | ||
信號輸出 | 繼電器輸出，2常開 | ||
觸點容量 | 5A，220V | ||
過程連接 | 法蘭連接 | ||
電氣接口 | M16*1.5防水接頭 代碼M | ||
M20*1.5代碼P | |||
殼體材質 | 壓鑄鋁合金 | ||
重量 | 3—4kg | ||
型號說明
安裝示意圖

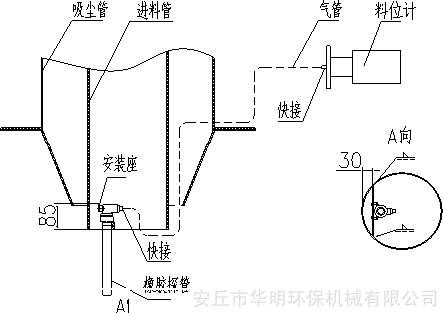

1在進料管內方式
1.1、把料位計主機部分水平安裝在庫底平臺上部適當位置；
1.2、把探管部分固定板焊接在進料管底部；
1.3、用氣管連接主機部分和探管部分，氣管應進行適當固定；
1.4、檢查，接通料位計電源，氣泵啟動，堵住探管端部，料位計開關閉合輸出信號，說明安裝正確。如無信號輸出，則應對氣路進行漏氣檢查。

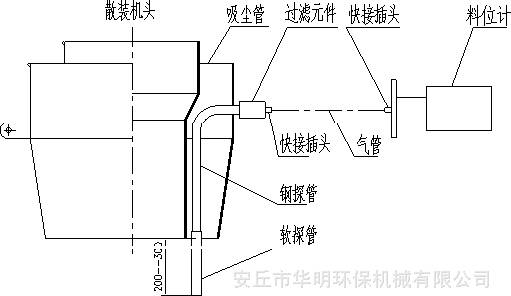

2在吸塵管內安裝方式
2.1、把料位計主機部分水平安裝在庫底平臺上部適當位置；
2.2、把鋼探管焊接在吸塵管壁上；
2.3、把過濾元件擰緊固定在鋼探管上；
2.4、用氣管連接料位計快接和過濾元件快接，氣管應進行適當固定；
2.5、檢查，接通料位計電源，氣泵啟動，堵住探管端部，料位計開關閉合輸出信號，說明安裝正確。如無信號輸出，則應對氣路進行漏氣檢查。
