切割式研磨儀SM 50
直接聯系
德國Retsch（萊馳）中國總部
上海
面議
Retsch
切割式研磨儀SM 50
221
很多實驗室都面臨著這些挑戰：
清潔和組裝的繁瑣會浪費時間
難以清潔的區域會有隱藏的樣品損失殘留物
不能靈活處理各種樣品材料
樣品交叉污染風險可能導致分析結果失真
RETSCH 勇于應對挑戰：
新型 SM 50 徹底改變了實驗室工作流程，同時解決了多個問題。SM 50 采用可拆卸研磨內腔的創新設計，簡化了清潔工作，*多可節省 30% 的操作流程時間。同時，****的配有單相電源插頭的大功率臺式切割機，可實現高達 100% 的樣品回收率*和無污染風險的樣品制備。
適用于多種情況的單一解決方案
SM 50 是目前世界上功率**的臺式切割機，配有標準單相電源插頭。其 1.5 千瓦電機驅動一個轉刀，可提供驚人的高速切割能力。**轉速為 4000 轉/分鐘，可根據不同應用進行調節。
EasyInspect 進料漏斗采用分批進料系統，可輕松處理** 50 毫米的大塊樣品。該設備結構緊湊，內部集成旋風收集器，可確保輕松高效地處理各種材料。
篩孔從 0.25 毫米到 10 毫米不等，根據進料情況，*終細度可小于 250 微米。采用兩步研磨工藝，首先使用大孔徑篩網，然后再使用更細的篩網，即可生產出細顆粒。48 毫米 x 120 毫米的大篩面設計可支持高產量。
CUTTING MILL SM 50一目了然

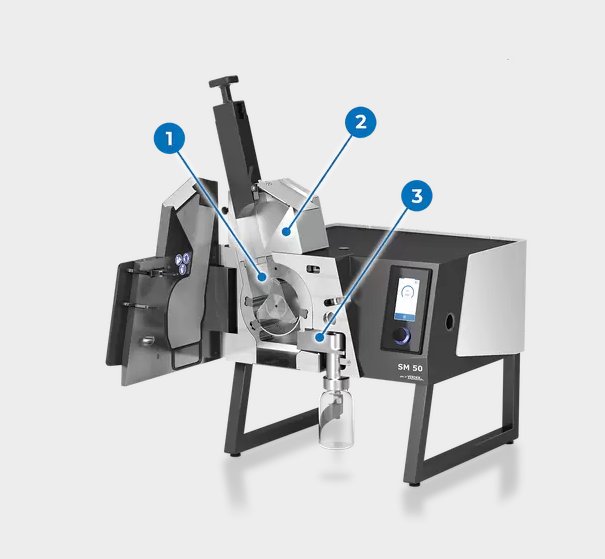

世界性創新： 打開設備門時，進料漏斗的前端可向側面拉出，使內部一覽無余。全面檢修概念可確保輕松檢查和清潔所有與樣品接觸的部件。
不再浪費時間

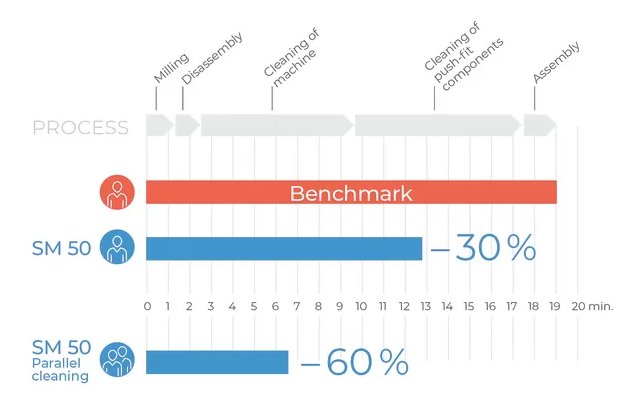

采用全面接觸式設計和推入式組件，清潔時間*多可節省 30%。
推入式安裝設計使轉刀、篩網、旋風分離器和研磨內腔無需工具即可拆卸。
For the first time, the milling chamber can be removed as well, making complete cleaning easy and significantly reducing machine downtime.
EasyInspect 進料漏斗可完全打開進行檢查和清潔，確保快速清潔。

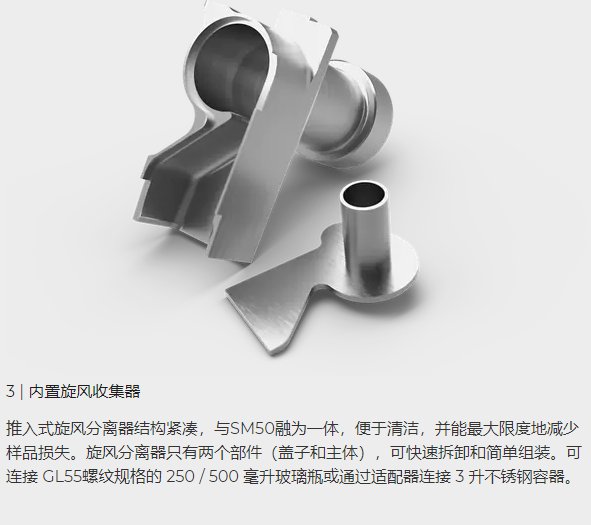

SM 50 將旋風分離器直接集成到設備中，不再需要難以觸及的管道或軟管。
通過觸摸顯示屏和按鈕進行直觀操作，可輕松調節速度。
由于采用了全面檢修概念和可拆卸的研磨內腔，SM 50 的工作時間大大縮短。
表面清潔：完全打開研磨腔內部，包括進料漏斗，開門進行檢查，用刷子、真空吸塵器或壓縮空氣進行清潔
強力清潔： 對所有研磨工具（包括篩網、轉刀、旋風分離器和研磨內腔）進行全面的外部清潔，所有推入式系統均可手動拆卸，無需工具
清潔與運行平行： 如果有第二套研磨裝置，則可利用推入式研磨工具（包括推入式內腔）直接處理下一個樣品。
樣品回收率**可達100%*不再損失物料

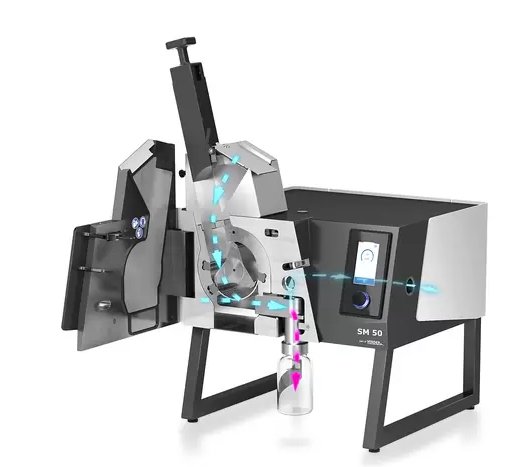

與不使用旋風收集器的研磨相比，樣品材料的回收率顯著提高。旋風收集能有效地將樣品輸送到容器中，不會釋放粉塵，研磨腔中的樣品殘留物也極少。
內置集成的旋風分離器無需管道或軟管等連接元件，**限度地減少了管道長度和表面積。
進料漏斗的分批進料起到了流量控制閘門的作用，優化了旋風收集器的研磨性能和分離效率。
旋風分離、*短的抽取管路和*小化的表面積優化了粉碎設備中的物料流，使樣品回收率高達 100%。

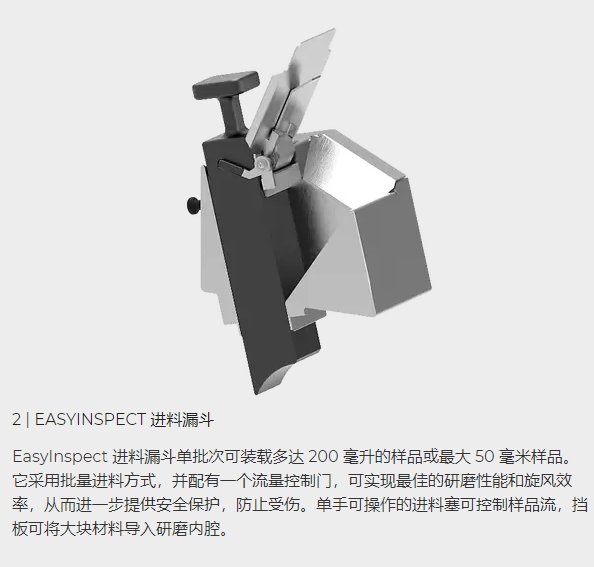

結構緊湊的 EasyInspect 進料漏斗可處理大塊樣品，無需預先切割。
超大的研磨室可以送入較大的樣品，進料漏斗設計可批量送入** 50 毫米的樣品。 SM 50 的強大功能和優越設計使其能夠輕松處理各種材料，包括:
致密大塊： 狗餅干、樹根、木塊
韌性聚合物： 塑料部件、橡膠化合物、兒童玩具、家用物品
硬脆配件：電子零件、液氮脆化樣品
動物飼料
塑料玩具
roots
不再污染
即使頻繁更換樣品材料，也能**確保安全性
清潔工作更上一層樓： 所有研磨工具都很容易接觸到，并能可靠地清潔殘留物。研磨內腔也**可以單獨清洗，進一步防止了之前研磨樣品的交叉污染。
推入式研磨內腔有多種材質可供選擇，如用于耐腐蝕的不銹鋼材質或用于標準應用鋁合金材質以及無重金屬污染的材質，從而實現了在同一臺粉碎設備上的靈活設置。
不再將就
SM 50 **地融合了臺式研磨機的緊湊性和落地式研磨機的大容量性能。與其他臺式型號不同的是，它可以研磨大塊整體樣品，這得益于其寬敞的料斗和腔體容積。精度，功率 性能，****的效果。選擇新型 SM 50 的理由還有更多。
1.5 千瓦變速驅動，可高效粉碎樣品。
**轉速達 4 000 轉/分鐘，切割性能**
轉刀直徑大，達 130 毫米，深度為 48 毫米，具有高沖擊力和快速樣品處理能力（可與大型落地式切割機相媲美）。

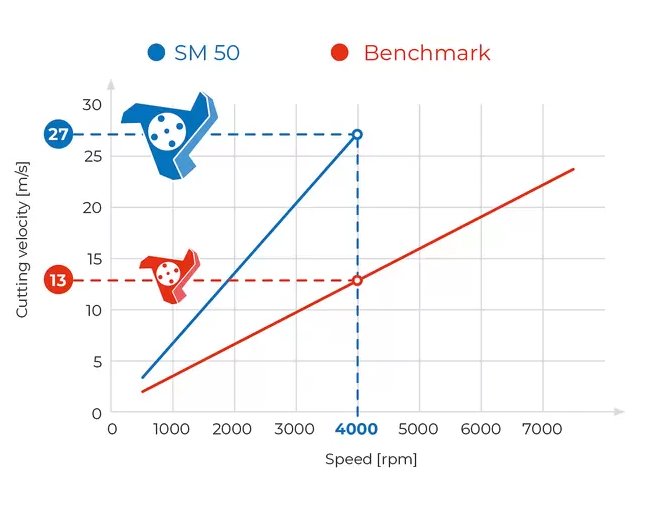

切割速度高達 27 米/秒。
3 個雙重切割棱可實現每輪 18 次切割，每一轉的定切割長度為 864 毫米，切割效率極高。
優化設計減少樣品堵塞風險，確保運行順暢
開門裝置設計周到，操作簡便，配有旋轉手柄。
轉刀直徑大，轉速高，因此切割速度極快，切割能力強。
SM50有多種配件可選

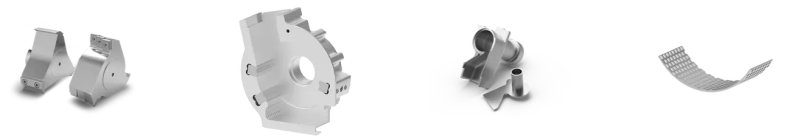

由三種不同材質制成的可更換研磨內腔，適用于標準應用、耐磨和耐腐蝕應用，以及無重金屬污染的粉碎。
內置旋風收集系統保證樣品回收完全
重力收集內腔用于不帶旋風分離器的研磨，收集容器直接放置在機器下方，物料在重力作用下落入其中。僅適用于需要對非精細粉塵材料進行粗預磨的應用。
平行轉刀和 三 葉轉刀適用于處理各種軟硬材料。
從 10 毫米到 0.25 毫米的 9 種不同尺寸的篩子，可用于標準應用或無重金屬污染的研磨。
旋風收集系統有 0.25 升和 0.5 升的玻璃收集瓶以及 3 升的不銹鋼桶可選。
SM 50 采用先進的工程設計，包括 EasyInspect 料斗、集成旋風分離器和推入式研磨內腔，可確保高達 100% 的樣品回收率和無污染結果。
CUTTING MILL SM 50注重細節：帶來**性能
探索各種巧妙的設計元素，為 SM 50 切割式研磨儀的**性能做出了貢獻
卸下轉刀軸： 可通過觸摸顯示功能松開轉刀軸，便于清潔或安裝轉刀。
進料斗擋板： 幫助將蓬松物料有效推入研磨腔。
可拆卸的進料塞： 只需擰松一個螺絲，就能快速拆卸。
檢查開口： 用于檢查和清潔與真空吸塵器相連的通道。
帶旋轉按鈕的觸摸顯示屏： 提供直觀的功能控制和操作界面。
重力收集內腔： 利用重力幫助物料流動，以完成非精細粉塵物料的粗破碎任務。
CUTTING MILL SM 50應用實例
SM 50 的高切割性能使其成為農業、回收利用、食品和飼料以及制藥等行業的理想選擇。剪切和切割粉碎原理、巧妙的設計和多種配件使其能夠研磨軟性、中硬性、韌性、彈性和纖維類材料。
切割式研磨機 SM 50 利用切割和剪切力減小樣品粒度。樣品通過 EasyInspect 進料漏斗分批送入，并通過進料塞推送到研磨腔。在研磨腔中，樣品在轉刀和固定的雙切割棱之間被粉碎。三葉轉刀配備了螺旋排列的可翻轉硬金屬刀頭，可按順序進行切割，而平行轉刀則可提供強勁的切割作用，從而實現高效粉碎。 旋風收集有助于將樣品從研磨室快速收集到收集容器中，負壓有助于提高樣品的流量。SM 50 的變速范圍為 500 至 4,000 轉/分鐘，可輕松滿足各種應用要求。
| 應用 | 切割粉碎 |
| 應用領域 | chemicals / plastics, electronics, environmental / recyling, food / feed, pharma / biotech / medtech, power generation / energy, 農業, 建筑原料 |
| 樣品特征 | 軟性的, 中硬性, 硬的, 彈性的, 含纖維的 |
| 粉碎原理： | 剪切力 |
| **進樣尺寸 | 50 mm |
| *終出料粒度 * | 0.25 - 10 mm |
| 網頻50赫茲（60赫茲）下的轉速 | 500 - 4,000 min-1 |
| 旋翼圓周線速度 | 4.3 - 27.1 m/s |
| 轉刀直徑 | 129.5 mm |
| 轉刀類型 | parallel section rotor / 3-disc rotor |
| 進料漏斗 | EasyInspect hopper |
| 研磨套件材料： | 不銹鋼, 防重金屬研磨鋼 |
| 篩網尺寸： | trapezoid holes 0.25 / 0.50 / 0.75 / 1.00 mm square holes 2.00 / 4.00 / 6.00 / 8.00 / 10.00 mm |
| 收集系統/容量 | collecting glass 0.25 / 0.5 l (not for gravity chamber) and collecting receptacle 3 l |
| 驅動 | 帶變頻器的三相交流電動機 |
| 驅動功率 | 1.5 kW |
| 電源數據： | 100 V, 110 V, 120 V, 20 A 200-230 V, 10 A |
| 電源接頭： | 單相 |
| 制動系統 | 是 |
| 防護類型 | IP 20 |
| 機體尺寸（寬x高x縱深） | 565 x 750 x 530 (with base frame and hopper) |
| 凈重 | 80 kg |
| 標準 | CE |
受樣品材料性質和儀器配置/設定的影響
