襯氟過濾器采用閥體內部構件均為襯里部件，使產品在幾乎所有強酸，強堿，鹽，強氧化劑和有機溶劑等介質中均能適用。襯氟過濾器是用來清除腐蝕性介質中的雜質，保護泵、閥門及其它設備的正常使用。一般通水網為20-60目/cm2，通氣網為40-100目/cm2通油網為100-480目/cm2。可根據介質相應配置。由于過濾器內壁及濾網均采用耐腐蝕性極強的四氟制成，因此該產品被廣泛應用于各種腐蝕性管路中。
公稱壓力：PN1.0~4.0Mpa,Class150~300Lb
連接形式：法蘭連接
適用介質：硫酸，氫氟酸，磷酸，氯氣，強堿，王水等具有強腐蝕性的介質。

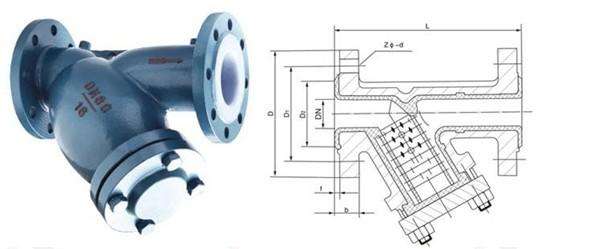

襯氟Y型過濾器外形尺寸：
公稱通徑 | L | H | H1 |
DN20 | 155 | 100 | 150 |
DN25 | 160 | 100 | 150 |
DN32 | 180 | 110 | 160 |
DN40 | 200 | 115 | 170 |
DN50 | 230 | 155 | 195 |
DN65 | 220 | 200 | 270 |
DN80 | 250 | 210 | 295 |
DN100 | 305 | 250 | 345 |
襯氟藍式過濾器安裝尺寸表:
公稱通徑DN（mm） | 尺寸（mm） | 管塞 | ||||
L | H | H1 | H2 | D0 | ||
25 | 180 | 280 | 110 | 180 | 76 | R3/4〃 |
32 | 200 | 285 | 110 | 180 | 76 | R3/4〃 |
40 | 260 | 340 | 120 | 220 | 108 | R3/4〃 |
50 | 260 | 340 | 120 | 220 | 108 | R3/4〃 |
65 | 330 | 400 | 160 | 270 | 133 | R3/4〃 |
80 | 340 | 460 | 180 | 320 | 159 | R3/4〃 |
100 | 400 | 550 | 220 | 390 | 219 | R3/4〃 |
125 | 480 | 630 | 260 | 450 | 273 | R3/4〃 |
150 | 500 | 720 | 310 | 530 | 273 | R3/4〃 |
200 | 560 | 900 | 390 | 670 | 325 | R3/4〃 |
250 | 660 | 1070 | 480 | 800 | 426 | M35X1.5 |
300 | 750 | 1360 | 640 | 1040 | 478 | M35X1.5 |
400 | 850 | 1500 | 600 | 1100 | 530 | M35X2.0 |
訂貨須知：
一、①襯氟過濾器產品名稱與型號②襯氟過濾器口徑③襯氟過濾器是否帶附件
二、二、若已經由設計單位選定公司的襯氟過濾器型號，請按襯氟過濾器型號訂貨。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數。
