NMQ不銹鋼磁力泵
直接聯系
安徽氟源泵閥制造有限公司
安徽
面議
氟源泵閥
NMQ不銹鋼磁力泵
961
NMQ型不銹鋼磁力泵產品概述：
NMQ系列不銹鋼磁力泵是我公司在標準的CQB金屬磁力泵上改進而成的新型高效磁力泵。采用國際**的組合拉推磁路并優化設計，在相同尺寸下磁扭矩提高15%，隔離套采用316L材質，大大降低了磁渦流產生的損耗；優秀的水力模型使整機效率提高了3-8個百分點；采用雙滑動軸承支撐，運行平穩。溫度在120℃以下選用磁能面積大的鋁鐵硼磁料，120℃-250℃耐高溫的釤鈷磁材，產品零配件通配性和標準化程度高、通用性強。

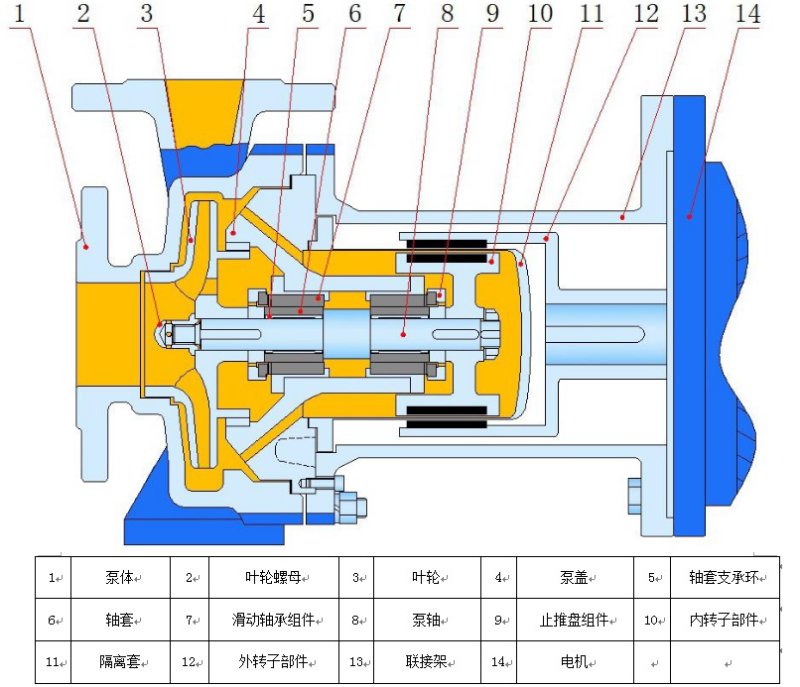

NMQ型不銹鋼磁力泵結構圖
NMQ型不銹鋼磁力泵規格參數
二級電機 2900r/min
| 型號 | 流量 m3 | 揚程 m | 汽蝕余量 m | 效率 % | 軸功率 kw | 電機功率 kw | 進口x出口 mm |
| NMQ32-20-125 | 3.2 | 20 | 2.5 | 23 | 0.77 | 1.5 | 32x20 |
| NMQ32-20-160 | 3.2 | 32 | 2.5 | 24 | 1.19 | 2.2 | 32x20 |
| NMQ40-25-125 | 6.3 | 20 | 2.5 | 30 | 1.59 | 2.2 | 40x25 |
| NMQ40-25-160 | 6.3 | 32 | 2.5 | 30 | 1.87 | 3 | 40x25 |
| NMQ40-25-200 | 6.3 | 50 | 2.5 | 23 | 3.80 | 5.5 | 40x25 |
| NMQ50-32-125 | 12.5 | 20 | 2 | 51 | 1.36 | 3 | 50x32 |
| NMQ50-32-160 | 12.5 | 32 | 2 | 47 | 2.36 | 4 | 50x32 |
| NMQ50-32-200 | 12.5 | 50 | 2 | 40 | 4.34 | 7.5 | 50x32 |
| NMQ50-32-250 | 12.5 | 80 | 2 | 25 | 11.11 | 18.5 | 50x32 |
| NMQ65-50-125 | 25 | 20 | 2 | 56 | 2.48 | 4 | 65x50 |
| NMQ65-50-160 | 25 | 32 | 2 | 56 | 3.97 | 5.5 | 65x50 |
| NMQ65-40-200 | 25 | 50 | 2 | 48 | 7.23 | 11 | 65x40 |
| NMQ65-40-250 | 25 | 80 | 2.5 | 38 | 14.62 | 22 | 65x40 |
| NMQ65-40-315 | 25 | 125 | 2.5 | 36 | 24.11 | 37 | 65x40 |
| NMQ80-65-125 | 50 | 20 | 3 | 48 | 5.79 | 7.5 | 80x65 |
| NMQ80-65-160 | 50 | 32 | 3.5 | 58 | 7.66 | 11 | 80x65 |
| NMQ80-50-200 | 50 | 50 | 3.5 | 60 | 11.57 | 18.5 | 80x50 |
| NMQ80-50-250 | 50 | 80 | 3.5 | 48 | 23.15 | 37 | 80x50 |
| NMQ80-50-315 | 50 | 125 | 4 | 48 | 36.17 | 45 | 80x50 |
| NMQ100-80-125 | 100 | 20 | 4.5 | 65 | 8.55 | 11 | 100x80 |
| NMQ100-80-160 | 100 | 32 | 4.5 | 65 | 13.68 | 18.5 | 100x80 |
| NMQ100-65-200 | 100 | 50 | 4.5 | 63 | 22.05 | 30 | 100x65 |
| NMQ100-65-250 | 100 | 80 | 4.5 | 52 | 42.74 | 55 | 100x65 |
| NMQ100-65-315 | 100 | 125 | 4.5 | 50 | 69.44 | 90 | 100x65 |
| NMQ125-100-200 | 240 | 50 | 5 | 57 | 48.73 | 75 | 125x100 |
| NMQ125-100-250 | 240 | 80 | 5 | 68 | 65.36 | 90 | 125x100 |
| NMQ125-100-315 | 200 | 125 | 5 | 58 | 119.73 | 160 | 125x100 |
四級電機 1450r/min
| 型號 | 流量 m3 | 揚程 m | 汽蝕余量 m | 效率 % | 軸功率 kw | 電機功率 kw | 進口x出口 mm |
| NMQ32-20-125 | 1.6 | 5 | 1.5 | 23 | 0.10 | 0.55 | 32x20 |
| NMQ32-20-160 | 1.6 | 5 | 1.5 | 22 | 0.09 | 0.55 | 32x20 |
| NMQ40-25-125 | 3 | 5 | 1.5 | 28 | 0.15 | 0.55 | 40x25 |
| NMQ40-25-160 | 3 | 8 | 1.5 | 25 | 0.27 | 0.55 | 40x25 |
| NMQ40-25-200 | 3 | 12.5 | 1.5 | 28 | 0.37 | 1.1 | 40x25 |
| NMQ50-32-125 | 6.3 | 5 | 2 | 42 | 0.21 | 0.55 | 50x32 |
| NMQ50-32-160 | 6.3 | 5 | 2 | 40 | 0.22 | 0.55 | 50x32 |
| NMQ50-32-200 | 6.3 | 12.5 | 2 | 30 | 0.73 | 1.1 | 50x32 |
| NMQ50-32-250 | 6.3 | 20 | 2 | 28 | 1.25 | 2.2 | 50x32 |
| NMQ65-50-125 | 12.5 | 5 | 2 | 58 | 0.30 | 0.55 | 65x50 |
| NMQ65-50-160 | 12.5 | 8 | 2 | 50 | 0.56 | 1.1 | 65x50 |
| NMQ65-40-200 | 12.5 | 12.5 | 2 | 42 | 1.03 | 1.5 | 65x40 |
| NMQ65-40-250 | 12.5 | 20 | 2 | 43 | 1.61 | 1.5 | 65x40 |
| NMQ65-40-315 | 12.5 | 32 | 2.5 | 32 | 3.47 | 5.5 | 65x40 |
| NMQ80-65-125 | 25 | 5 | 2.5 | 58 | 0.60 | 1.1 | 80x65 |
| NMQ80-65-160 | 25 | 8 | 2.5 | 58 | 0.96 | 1.5 | 80x65 |
| NMQ80-50-200 | 25 | 12.5 | 3 | 50 | 1.74 | 3 | 80x50 |
| NMQ80-50-250 | 25 | 20 | 3 | 51 | 2.72 | 5.5 | 80x50 |
| NMQ80-50-315 | 25 | 32 | 4 | 38 | 5.85 | 11 | 80x50 |
| NMQ100-80-125 | 50 | 5 | 4.5 | 64 | 1.09 | 1.5 | 100x80 |
| NMQ100-80-160 | 50 | 8 | 4.5 | 67 | 1.66 | 2.2 | 100x80 |
| NMQ100-65-200 | 50 | 12.5 | 4.5 | 68 | 2.55 | 5.5 | 100x65 |
| NMQ100-65-250 | 50 | 20 | 4.5 | 62 | 4.48 | 7.5 | 100x65 |
| NMQ100-65-315 | 50 | 32 | 4.5 | 48 | 9.26 | 11 | 100x65 |
| NMQ125-100-200 | 100 | 12.5 | 5 | 71 | 4.89 | 11 | 125x100 |
| NMQ125-100-250 | 100 | 20 | 5 | 72 | 7.72 | 15 | 125x100 |
| NMQ125-100-315 | 100 | 32 | 5 | 69 | 12.88 | 18.5 | 125x100 |
| NMQ125-100-400 | 100 | 50 | 5 | 55 | 25.25 | 37 | 125x100 |
| NMQ150-125-250 | 200 | 20 | 6 | 60 | 18.52 | 22 | 150x125 |
| NMQ150-125-315 | 200 | 32 | 6 | 63 | 28.22 | 37 | 150x125 |
| NMQ150-125-400 | 200 | 50 | 7 | 62 | 44.80 | 55 | 150x125 |
| NMQ200-150-250 | 400 | 20 | 7 | 65 | 34.19 | 45 | 200x150 |
| NMQ200-150-315 | 400 | 32 | 7 | 67 | 53.07 | 75 | 200x150 |
| NMQ200-150-400 | 400 | 50 | 7 | 66 | 84.18 | 110 | 200x150 |
