羅茨真空泵
直接聯系
浙江創為真空設備股份有限公司
浙江
面議
創為正空
羅茨真空泵
2815

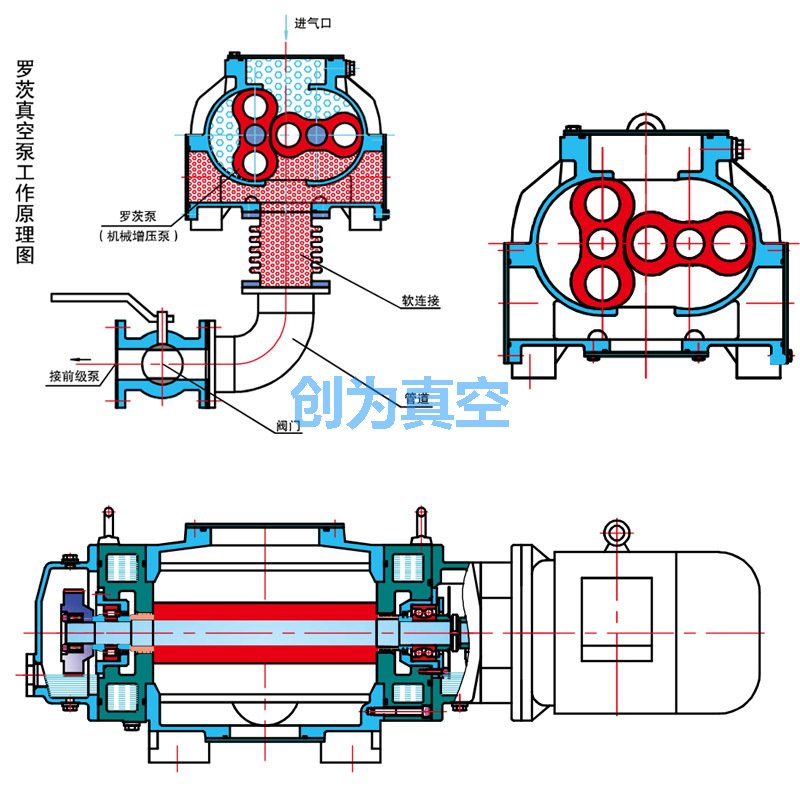

羅茨真空泵又稱機械增壓泵，是一種容積式干式真空泵，是目前獲得中、高真空的主要抽氣設備之一，其工作原理與羅茨鼓風機相似，是利用兩個8字形轉子在兩個半圓形的泵腔內作同步反向轉動，從而完成吸氣和排氣的過程。該泵不能單獨使用，必須與前級泵(如螺桿泵、水環泵等)串聯使用。羅茨泵的極限壓力由前級泵決定，表中數據是以螺桿真空泵為前級泵時的*低極限壓力。
羅茨泵特點:
1、高壓縮比：轉子采用寬頭部**型線，密封帶寬，獲得高壓縮比。能在很寬的壓強范圍內(1~1x10^Pa)有較大的抽速。
2、清潔環保：泵腔無油，側蓋采用**密封，避免了油蒸汽污染真空系統。
3、運行高可靠性：**軸封，避免被抽介質進入軸承腔，造成潤滑油乳化失效。
4、低振動:轉子作G1級動平衡，振動小，噪聲小。
5、整體無定位銷組合，O形密封圈密封，易于維護和維修，費用低，壽命高。
6、高標準配置：進口軸承、5級齒輪、德標聯軸器，可抽除可凝性氣體。
7、不可單獨使用，必須配置前級泵。
建議:羅茨真空泵長期工作時，視規格大小，**進出口壓差控制在15~20Torr之間。
ZJ、ZJP型泵性能基本參數表
型 號 | 極限壓力 | 抽氣速率(L/s) | 溢流閥壓差或**允許壓差(HPa) | 進氣口徑 | 排氣口徑 | 配用功率(Kw) | 推薦配用前級泵 | |
Pa | Torr | |||||||
ZJ-200 | 5×10–1 | 4×10–3 | 200 | 80 | 100 | 100 | 3 | LGB80、LG55 |
ZJ-300 | 5×10–1 | 4×10–3 | 300 | 60 | 150 | 100 | 4 | LGB110、LG120 |
ZJ-600 | 5×10–1 | 4×10–3 | 600 | 50 | 200 | 150 | 7.5 | LGB150 |
ZJ-1200 | 5×10–2 | 4×10–4 | 1200 | 50 | 250 | 200 | 11 | ZJ-300/LGB150 |
5×10–1 | 4×10–3 | LGB300 | ||||||
ZJ-5000 | 1×10–2 | 8×10–5 | 5000 | 50 | 400 | 320 | 45 | ZJ-1200/ZJ600/LGB300 |
ZJP-600 | 5×10–1 | 4×10–3 | 600 | 50 | 200 | 200 | 5.5/7.5 | LGB150 |
ZJP-1200 | 5×10–2 | 4×10–4 | 1200 | 50 | 250 | 200 | 11/15 | ZJ-300/LGB150 |
ZJP-2500 | 5×10–2 | 4×10–4 | 2500 | 30 | 320 | 250 | 18.5/22 | ZJ-600/LGB220 |
