D371X渦輪對夾蝶閥產品配置：對夾連接，DI體，DI鍍鎳板，EPDM寬邊閥座，45#鍍鋅有銷方軸，蝸輪驅動，416銷子調質，EPDM密封圈，高分子復合軸套。
粉體行業在線展覽
粉體行業在線展覽
D371X-16QB3
直接聯系
上海克瑞閥門股份有限公司
1萬元以下
克瑞
D371X-16QB3
1588
D371X渦輪對夾蝶閥產品配置：對夾連接，DI體，DI鍍鎳板，EPDM寬邊閥座，45#鍍鋅有銷方軸，蝸輪驅動，416銷子調質，EPDM密封圈，高分子復合軸套。
閥門參數

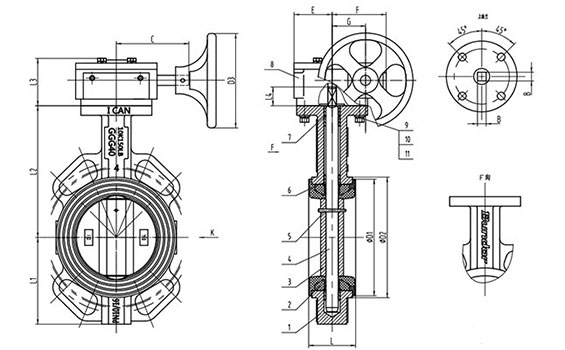

執行標準 名稱 設計及制造 結構長度 試壓標準 參照標準 GB/T 12238 GB/T 12221 GB/T 13927 零部件信息 序號 1 2 3 4 5 6 7 8 9 10 11 名稱 閥體 閥座 蝶板 閥軸 圓錐銷 軸套 O型圈 渦輪頭 六角螺栓 彈簧墊片 平墊 材質及說明 DI [EPDM]/NBR DI/CF8/CF8M 304/316 304/316 高分子復合材料 [EPDM]/NBR HT200 304 304 304 尺寸信息 DN L D1 D2 L1 L2 L3 L4 B C E F G D3 ISO5211 上法蘭 2″ DN50 48 86 92.3 75 129 59 24 9 110 45 67 44 136 F05 2.5″ DN65 52 101 107 82 136 59 24 9 110 45 67 44 136 F05 3″ DN80 53 116 122 99 153 59 24 9 110 45 67 44 136 F05 4″ DN100 58 148 153 110 167 59 24 11 110 45 67 44 136 F07 5″ DN125 62 174 179 125 193 59 24 14 110 45 67 44 136 F07 6″ DN150 62 204 208.4 145 209 59 24 14 110 45 67 44 136 F07 8″ DN200 65 252 262.3 170 251 75 30 17 172 61 85 53 277 F10
