山東裕鴻閥門股份有限公司
面議
3720
產品特點： ●安全性高 用于無電、氣場合，不存在外部能源隱患 ●節約能源 無需外部能源，利用流體自身壓力進行調節 ●簡化控制 無需中間控制儀表，降低成本 ●操作簡便 根據閥前后壓力表，調節彈簧伸展度即可 基本參數：
| 動作方式 | U控制閥前、D控制閥后 |
| 功能作用 | U泄壓或安全保護、D穩壓或減壓 |

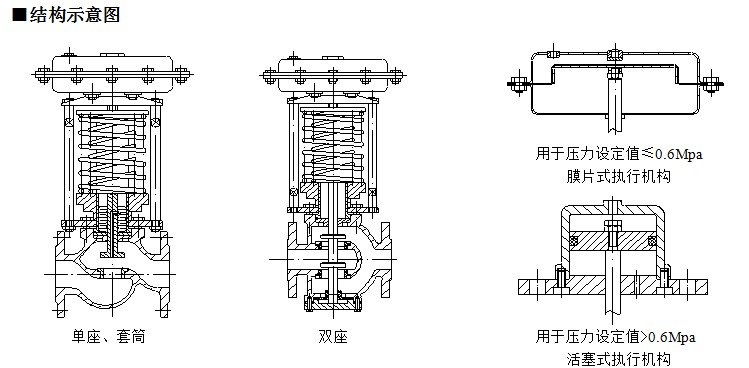

| 閥座結構 | P單座、M套筒、N雙座 |
| 流量特性 | 快開 |
| 可調范圍 | **10:1；*小10:8 |
| 密封等級 | III、IV、VI |
| 執行機構 | 薄膜式（設定值≦6bar）、活塞式（＞6bar） |
| 性能標準 | 企業標準 |
| 調節精度 | ±5%~±10% |
閥體參數：
| 公稱壓力 | PN16、PN25、PN40、PN64 |
| 連接方式 | 法蘭式（特制：焊接式） |
| 閥體材料 | WCB、SS304、SS316、SS316L |
| 閥芯材質 | SS、SS304、SS316、SS316L、司太萊堆焊 |
| 密封材料 | PTFE、硬密封、特殊高溫材料 |
| 波紋管 | SS、SS304、SS316 |
| 填 料 | 聚四氟乙烯、柔性石墨 |
| 推桿襯套 | 2Cr13 |
| 墊 片 | 橡膠石墨板、1Cr18Ni9Ti石墨纏繞墊片 |
| 法蘭標準 | GB9113-88、JB/T79-94、GB2555-81 |
| 特制法蘭 | ANSI、JIS、DIN |
功能附件選項： Q—安全切斷型 —帶冷凝器（適用于蒸汽等高溫介質時） —帶指揮器，微壓調節 流體溫度：
| T4 | -30℃~150℃ |
| T5 | -30℃~180℃ |
| T8 | -30℃~350℃ |
技術參數：
| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Kv系數 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 |
| 額定行程L（mm） | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | ||||
| 公稱壓力PN（bar） | 10、16、40、64 | ||||||||||||
| 導壓管接頭外螺紋 | M16*1.5 | ||||||||||||
| 壓力調節分段選擇范圍（Kpa） | 15~50 40~80 60~100 80~140 120~180 160~220 200~260 240~300 280~350 330~400 380~450 430~500 480~560 540~620 600~700 680~800 780~900 880~1000 980~150 1000~2500 | ||||||||||||

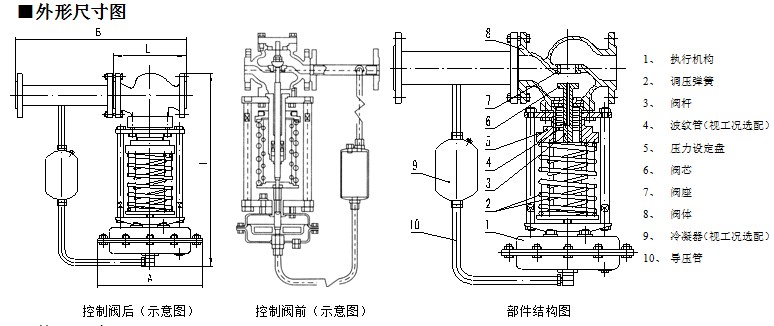

外形尺寸：
