ALP210智能本安型閥門定位器
830
ALP210智能本安型閥門定位器的基本操作
控制面板
ALP210智能本安型閥門定位器**通電時，第二行顯示AERLP，處于手動狀態，顯示的是定位器反饋桿(軸)的工作角度，更方便安裝調試工作。在完成自動調試后，顯示行程百分比數，可以在手動和自動之間切換。用復位的方法可以恢復到出廠狀態。
MODE—模式鍵，用于自動和手動切換。自動狀態第二行顯示“AOUTMA”，手動狀態顯示“MANUAL”。
UP—上升鍵，手動狀態控制閥門的開啟，自動狀態用于顯示輸入電流值。
DOWN—下降鍵，手動狀態控制閥門的關閉，自動狀態用于顯示I/P驅動值。
快速調試方法
1、直動閥調試——輸入18mA，同時按下UP和MODE鍵，保持5S松開按鍵，顯示“ADL_L”，進入直行程閥門自動調試。
2、旋轉閥調試——輸入18mA，同時按下DOWN和MODE鍵，保持5S松開按鍵，顯示“ADL_R”，進入旋轉閥門自動調試。
3、恢復出廠值——輸入12mA，同時按下UP和MODE鍵，保持5S，顯示“REST”，復位成功后“REST”顯示消失。
4、重設起點——在自動狀態輸入起點值（4mA），同時按下UP和MODE鍵，可以抬高起點。同時按下DOWN和MODE鍵，可以降低起點和開啟強制功能。
5、重設終點——在自動狀態輸入終點值（20mA），同時按下DOWN和MODE鍵，可以降低終點。同時按下UP和MODE鍵，可以抬高終點和開啟強制功能。
6、輸入快顯——自動狀態按下UP鍵，顯示當前輸入mA值。
7、驅動快顯——自動狀態按下DOWN鍵，顯示驅動電流值。
8、中英文切換——輸入16mA，按下MODE（模式）鍵，保持3秒。

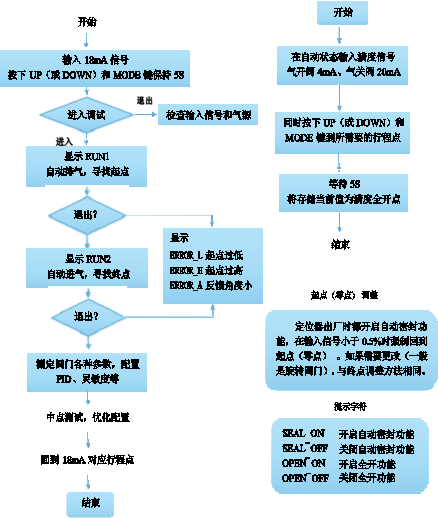

自動調試和行程調整流程圖
自動調試（自整定）流程圖
滿度（終點）調整流程圖
通訊
ALP系列產品支持2種通訊模式（通訊軟件請聯系經銷商）

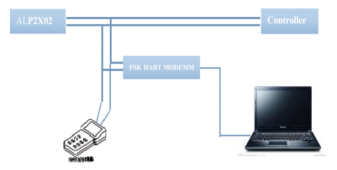

HART通訊，可以連接HART手操器或計算機

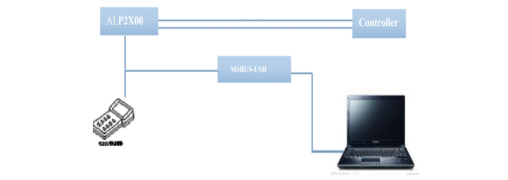

通過MSBUS轉換器連接計算機USB口
也可以直接連接MSBUS手操器
參數設定、修改與通訊
ALP210提供了一種快捷的操作模式，方便使用和調試。智能定位器其他功能及參數的修改就必須通過手操器或HART通訊來實現。
ALP210定位器參數選項表
項目號 | 功能說明 | 可選參數 | 單位 | 出廠值 |
1 | 輸入信號起點 | 4.00～12.00 | mA | 4.00 |
2 | 輸入信號終點 | 12.00～20.00 | mA | 20.00 |
3 | 定位器工作特性 | 線性1:25/1:50 50:1（快開） | 線性 | |
4 | 定位器工作方向 | 氣開（反作用） 氣關（正作用） | 氣開（反作用） | |
5注① | 閥門起始方向 | 氣開（反作用） 氣關（正作用） | 氣開（反作用） | |
6注② | 行程起點 | 0.0～50.0 | % | 0.0 |
7注② | 行程終點 | 50.0～100.0 | % | 100.0 |
8注③ | 靈敏度 | 0.1～10.0 | % | - |
9注④ | 全行程時間 | 0-200 | S | 0 |
10注⑤ | 比例 | 0.5～10 | - | |
11注⑤ | 積分 | 1～500 | S | - |
12注⑤ | 微分 | 0.1～10 | S | - |
13 | I/P中間值 | 30.0～70.0 | % | 50.0 |
14 | 執行器補償 | 2～200 | - | |
15 | 全開點信號上限 | 90～110 | % | 102.0 |
16 | 全關點信號下限 | 0～10 | % | 0.5 |
注①：該項一般通過自動調試自檢獲得，設置必須和執行器動作方向一致。
注②：自動調試時，可以自檢測獲得。
注③：在自動調試不能滿足閥門要求時（，閥門阻力過大或有輕微的卡咬現象），需要適當增大靈敏度范圍來克服波動。
注④：當全行程設為0時，視為關閉該項。
注⑤：在沒有確定參數含義前不能輕易更改，否則會引起工作異常。
中文版HART通訊軟件
通過FSK-HART-MODEMM與PC機連接，可以查閱和修改所有參數，及執行命令。先要選擇正確的通訊接口（USB口），再按下“儀表通訊測試”按鈕，通訊成功后其他按鈕功能才能被激活。要選擇兼容HART通訊的上位儀表才可以進行通訊，在帶安全柵的系統中通訊也必須考慮到HART協議兼容問題，可以在回路中串接一個250歐姆電阻來提高傳送信號質量。相關軟件可以通過供應商處獲得。
輸入信號的標定
每一臺儀表在出廠前都對輸入信號進行了標定，在自動狀態可以按下UP鍵讀取當前輸入mA值。由于標準源不同和環境溫度的變化會產生微小的誤差，不會影響使用。對要求較高的場合，用戶可以通過電路
板上的內置開關或手操器和HART通訊軟件重新標定。分別輸入4和20mA標準電流，按下內置開關或手操器或HART通訊軟件標定命令就可完成。注意：先標定4mA再標定20mA。
供氣要求
ALP210定位器運行時必須使用無油、無水、無塵的儀表氣源。潔凈度和含油量應滿足ISO8573-1規范的3級要求。
氣源必須潔凈，不含有雜質（如濕氣、油、灰塵），氣源露點至少低于ALP210的*低操作溫度10℃，例如，ALP210工作的環境溫度是0℃，氣源露點不能低于-10℃。
特別注意！氣源壓力高于0.6MPa時，可能導致定位器或其它部件損壞。
配套用空氣過濾減壓閥的選擇
使用合規的空氣過濾減壓閥非常重要，要選擇儀表用空氣過濾減壓閥，不能選用電磁閥和氣缸用減壓閥。簡單判別方法：看減壓閥閥芯是否是錐形調節式閥芯。**是金屬密封閥芯，靈敏度更高，使用壽命也更長。
