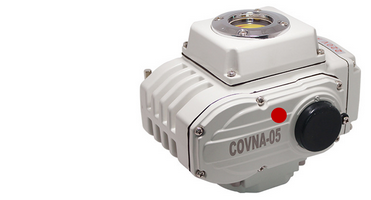

科威納05系列開關型電動執行器

安裝方式直裝式工作電源AC220V電機功率10W額定電流0.25A標準力矩50Nm回轉角度0~90°90°動作時間20秒控制電路開關型無源觸點信號反饋絕緣阻抗100MΩ/500VDC絕緣強度1分鐘,1500VAC防護等級IP65，可選IP68安裝角度360°任意角度安裝電氣接口G1/2防水電纜接頭、電源線、信號線各一根環境溫度-30°C~+60°C選裝功能機械式過載保護功能；加熱除濕器配套球閥DN15, DN20, DN25, DN32, PN≤1.6MPa配套碟閥DN32, DN40, DN50, DN65, PN≤1.0MPa

▋ 性能特點

鋁合金壓鑄外殼

優質鋁合金壓鑄外殼，外觀精巧，造型美觀，**扭矩4000Nm，防護等級可達IP68。整機經過2kgf/cm2密封性實驗，可置于20m水深不滲漏。

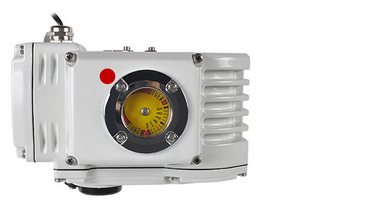

閥門狀態顯示

簡潔明了可清晰地顯示閥門開啟角度。鏡片采用經過特殊強化處理的玻璃鏡片，拒絕采用抗老化性差，受溫度變化極易變形的塑料鏡片。

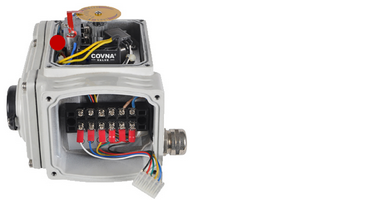

原裝進口導電塑料定位器

高品質原裝進口導電塑料定位器，精度更高，壽命更長。

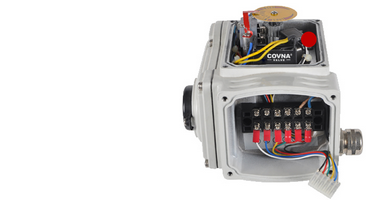

電氣限位行程微調節裝置

采用獨有的**技術設計，只需一只六角扳手，即可很方便地對執行機構的開向電氣限位行程進行調整。同時獨特的微量調節功能，使得電氣限位行程的調整更加精準。

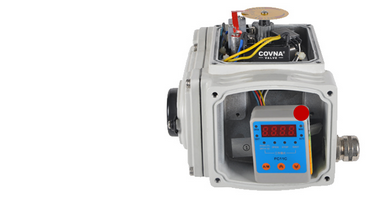

伺服控制器

獨特的電子制動功能有效消除電機慣量，定位精確0.3%以上。輸入、輸出，電源三級光電隔離，搞干擾性能**，可控硅輸出，動作時間快，頻度可達1200次。

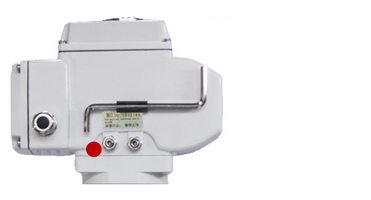

機械限位行程調節裝置

不銹鋼制作的機械行程限位螺栓和擋塊可精確在調節執行機構至某一角度。為了方便調節，螺栓置于外部，每次調節后不銹鋼螺母確保定位行程序終止。一般出廠時角度為0-90度，但也可以調節或任何角度。

▋ 控制電路圖

A型：開關型帶有源燈指示信號

通過開關電路實現閥門開啟和關閉操作，并輸出一組指示閥門全開、全閉的有源位置信號。

接線說明：

1、端子1接電源零線；

2、電源相線與端子2接通時為“開”運行，至行程開關OLS動作止；

3、電源相線與端子3接通時為“關”運行，至行程開關CLS動作止；

4、電源相線與端子2接通時為“開”運行到位時，端子4所接“全開信號”指示燈亮；

5、電源相線與端子3接通時為“關”運行到位時，端子5所接“全關信號”指示燈亮。

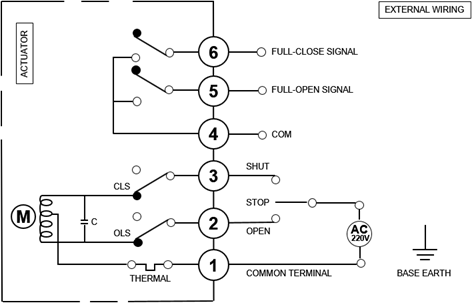

B型：開關型帶無源觸點信號反饋

通過開關電路實現閥門開啟和關閉操作，并輸出一組指示閥門全開、全閉的無源位置信號。

接線說明：

1、端子1接電源零線；

2、電源相線與端子2接通時為“開”運行，至行程開關OLS動作止；

3、電源相線與端子3接通時為“關”運行，至行程開關CLS動作止；

4、端子4為無源觸點公共端；

5、“開”運行到位時，端子5輸出“全開信號”；

6、“關”運行到位時，端子6輸出“全關信號”。

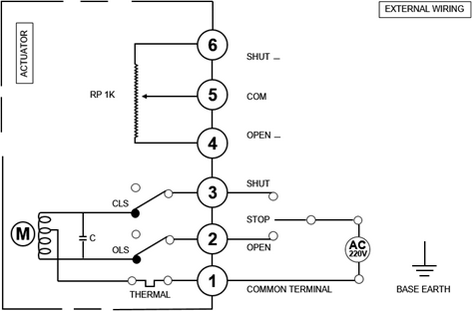

C型：開關型帶開度信號（電位器電阻）反饋

通過開關電路實現閥門開啟和關閉操作，并輸出一組與開度位置相對應的電阻信號（1KΩ或500Ω）。

接線說明：

1、端子1接電源零線；

2、端子5為電位器動臂；

3、電源相線與端子2接通時為“開”運行，電源相線與端子3接通時為“關”運行；

4、端子4為電位器高端，“關”運行時，端子5和6之間的阻值隨著閥門打開而增大；

5、端子6為電位器高端，“關”運行時，端子5和6之間的阻值隨著閥門關閉而增大。

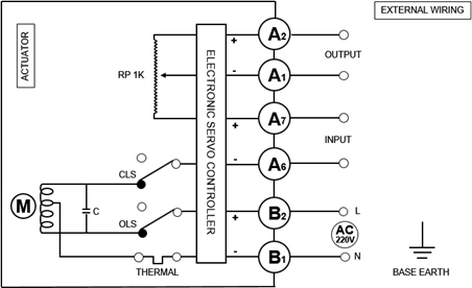

E型：智能調節型

內置智能閥門控制器可以接收4-20mA信號和0-10V電壓等信號與PLC、DCS計算機等各種控制系統聯動，調節精度達300：1，可瞬時停機，且經過1500V耐高壓測試無漏電。

接線說明：

1、“電源”輸入端的“N”接零線，“L”接相線；

2、“外控”端的“+”接輸入信號的正極，“-”接輸入信號的負極；

2、“反饋”端的“+”接輸出信號的正極，“-”接輸出信號的負極。

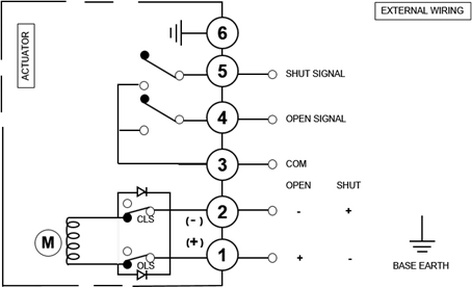

F型：直流開關型帶無源觸點信號反饋

通過切換外部直流電源的正負極性，實現閥門的“開”和“關”操作，同時輸出一組指示閥門開關或全關的無源觸點信號。

接線說明：

1、端子1接電源正極時，端子2接電源負極為“開”操作；

2、端子1接電源負極時，端子2接電源正極為“關”操作；

3、端子3為無源觸點的公共端；

4、“開”運行到位時，端子4為“全開信號”；

5、“關”運行到位時，端子5為“全關信號”。

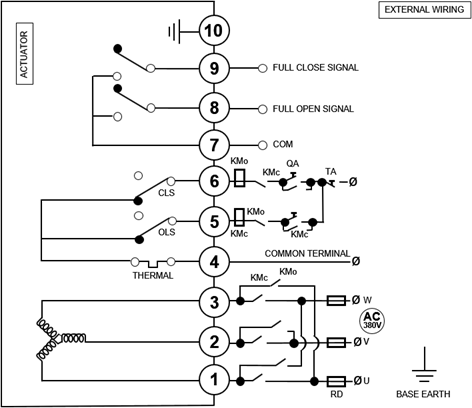

G型：AC380V三相交流帶無源觸點信號反饋

通過開關電路控制閥門開啟和關閉操作，并輸出一組指示閥門全開、全閉的無源觸點信號。

接線說明：

1、端子1，2，3接三相交流電，通過外部倒相電路來實現電機的正反轉；

2、端子4為外部控制電路的公共端；

3、端子5為“開”運行控制；

4、端子6為“關”運行控制；

5、端子7為無源觸點公共端；

6、“開”運行到位時，端子8為“全開信號”；

7、“關”運行到位時，端子9為“全關信號”
