低漏率真空用高速微型電動球閥
935
一、簡介

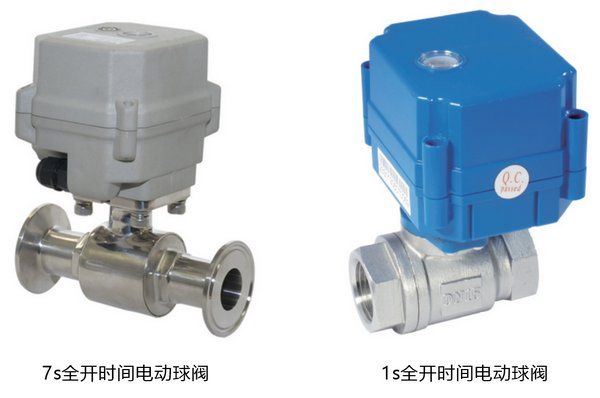

LCV-DS系列微型電動球閥是一款小型電動閥門，其執行器和閥體的一體化設計，減小了外形體積，價格低廉，常安裝在密封容器和真空泵之間用于調節排氣速率。

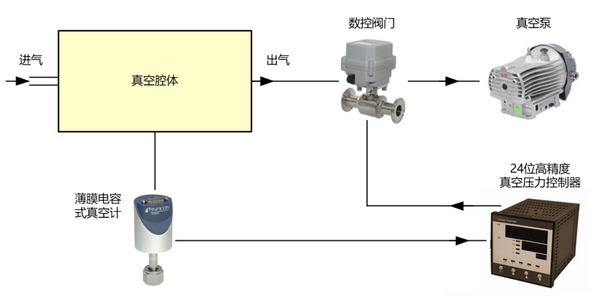

數控球閥在真空壓力下游模式控制中的應用
二、特點
（1）可用于真空設備，漏率<5×10-11Pa.m3/s
（2）采用銅加不銹鋼齒輪設計，精度高輸出力矩大。
（3）外型小巧，結構緊湊，安裝簡易，適用于小型設備。
（4）運行電流低，可以使用電池供電。
（5）密封性能良好，防護等級IP67。
（6）壽命長達7萬次到10萬次。

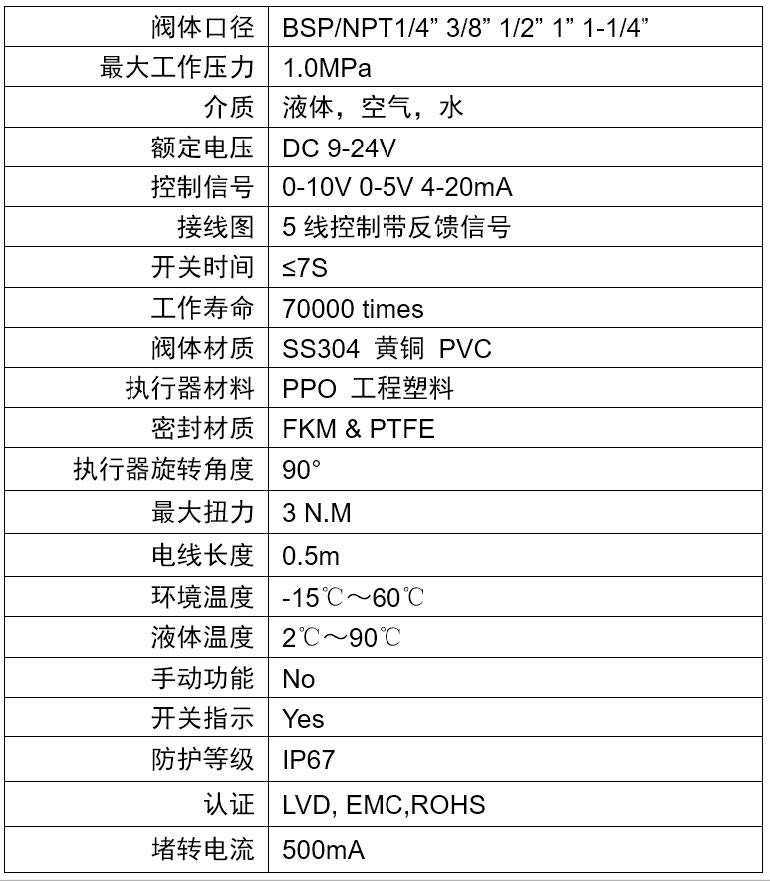

三、技術指標

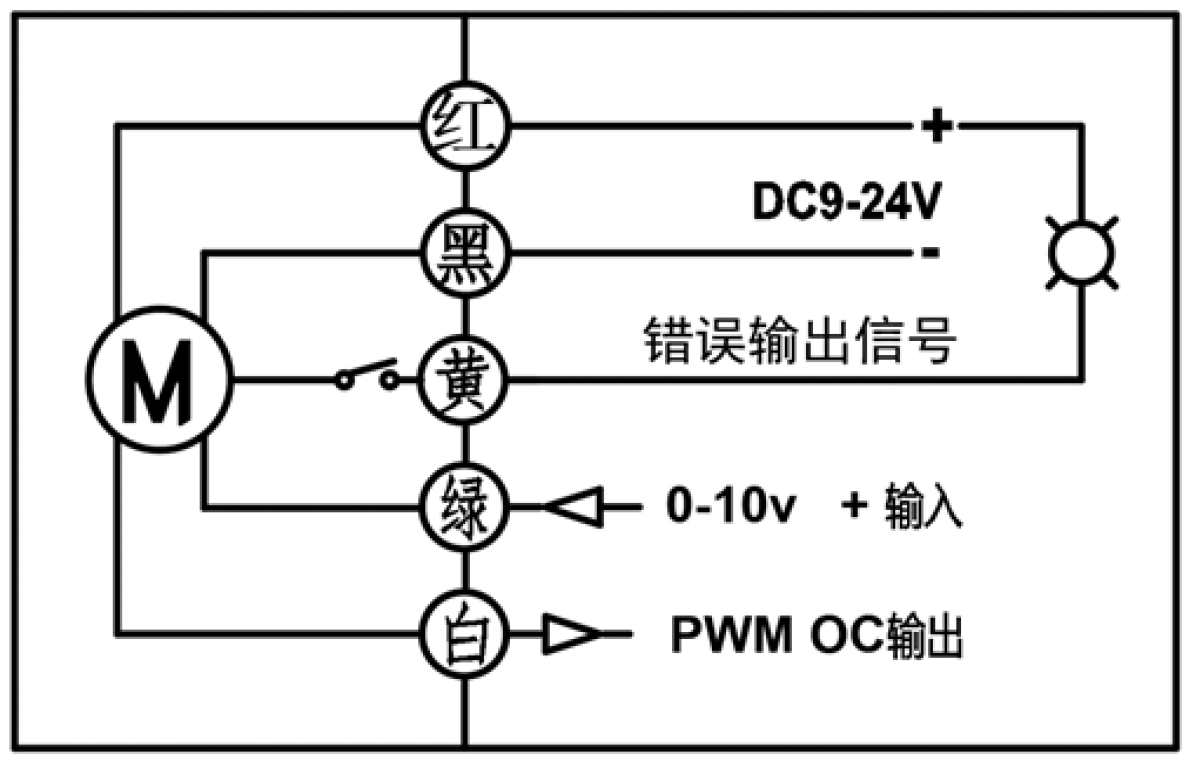

四、接線說明：
（1）紅線：接DC9~24V正極。
（2）黑線：電壓公共端。接電源電壓、控制輸入信號（0~10V）和位置反饋輸出信號（PWM OC）的負極。
（3）黃線：錯誤輸出信號（當有錯誤時開關閉合，沒有錯誤時開關斷開）。當電機工作電流過大時，比如當閥門有雜物檔住球轉不動時等，輸出錯誤信號。
（4）綠線： 控制信號輸入端（4 ~ 20mA / 0-5V / 0-10V ）正極。
（5）白線：位置OC反饋PWM信號輸出端，100Hz，5%-95%， 表示0-90度。
