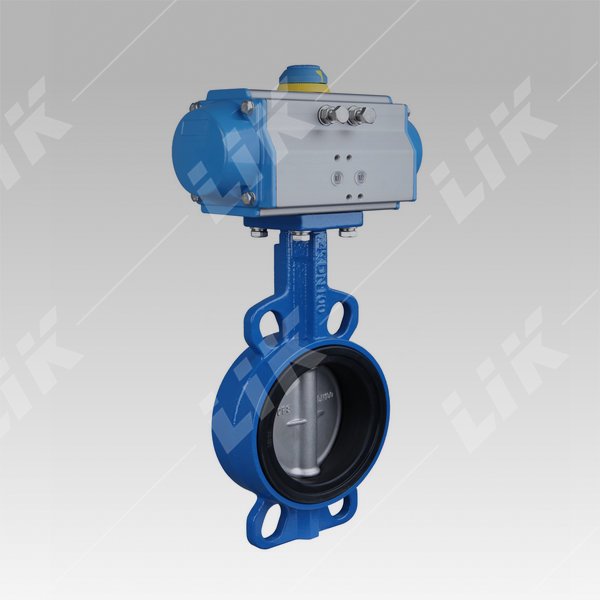

進口氣動蝶閥有開關型和調節型二種，蝶閥配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。采用智能控制與定位時，與國產電氣閥門定位器配套，輸入4-20mADC信號及0.4-0.7MPa氣源即可實現智能控制，實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90℃，可以實現全開--全閉的動作
進口氣動蝶閥的工作原理
雙作用蝶閥有左右兩個氣室，氣動蝶閥由雙作用定位器輸出的氣源信號壓力分別輸入執行機構活塞左、右兩個氣室之中。由于輸入兩側氣室的氣源壓力不同，在兩個氣室之間會形成壓差，從而推動活塞作直線運動。通過齒輪、齒條傳動，將活塞的直線運動轉換成執行機構主軸的旋轉運動，當左、右兩個氣室壓力平衡的時候，運動停止。若是需要調節流量，則需要在執行機構作旋轉運動的同時帶動閥桿、閥芯做旋轉運動，以改變閥芯、閥座間的流通面積，以達到調節目的。
單作用蝶閥的工作原理
單作用蝶閥的單作用定位器輸出的氣信號壓力輸入到氣動執行器無彈簧一側的氣室中，由于活塞上的氣信號壓力作用在推力和彈簧力之間存在差值的情況下，氣缸活塞會做直線運動。通過齒輪和齒條傳動使得氣信號壓力形成的推力與彈簧力平衡，則運動停止。
并且，在執行機構主軸作旋轉運動的同時帶動閥桿、閥芯作旋轉運動，從而改變閥芯、閥座之間的流通面積，達到調節目的。
進口氣動蝶閥材質說明
零件名稱 | 材料名稱 |
閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
蝶板 | 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
密封圈 | 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 |
閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
填料 | 聚四氟乙烯、柔性石墨 |
進口氣動蝶閥安裝的注意事項
1、安裝前檢查氣動蝶閥各部分部件沒有缺失，型號無誤，檢查閥體內無雜物，電磁閥和消音器內無阻塞
2、將閥門和汽缸均置于關閉狀態。
3、將汽缸撞到閥門上，（安裝方向與閥體平行或垂直都可以），再看螺絲孔是否對正，不會有太大偏差，如有少許偏差，將氣缸體轉動一點就可以了，然后將螺絲緊固。
4、安裝完畢后，對氣動蝶閥進行調試（正常情況下供氣壓力為0.4~0.6MPa），調試運行時須手動操作電磁閥啟閉（將電磁閥線圈失電后手動操作方可有效），觀察氣動蝶閥的啟閉情況。如果在調試運行過程中發現閥門在啟閉過程初始時有些吃力，之后正常，則需要將氣缸行程調小（把氣缸兩端行程調節螺絲同時往里調一點，調整時需將閥門運行到開位置，然后將氣源關掉再調），直至閥門啟閉動作順滑且關閉無泄漏。還需要注意的是，可調型消音器可以調節閥門的啟閉速度，但不可調得過小，否則可能引起閥門不動作。
5、得發在安裝前應保持干燥，不可露天存放。
6、安裝蝶閥前要檢查管道，確保管道內無焊渣等異物。
7、蝶閥閥體手動啟閉阻力適中，蝶閥扭矩與所選執行器扭矩匹配。
8、蝶閥連接用法蘭規格正確，管道對夾法蘭與蝶閥法蘭標準相符。建議使用蝶閥專用法蘭，不得使用平焊法蘭。
9、確認法蘭焊接無誤，蝶閥安裝完畢后不得再焊接法蘭，以免橡膠件。
10、裝好的管道法蘭要進行對中，并與放入的蝶閥進行對中。
11、裝上所有的法蘭螺栓，并用手?jǐn)Q緊，將確認蝶閥與法蘭已然對中，然后小心的啟閉蝶閥，確保啟閉靈活。
12、將閥門完全開啟，用扳手按照對角線次序?qū)⒙菟〝Q緊，無需墊圈，切勿將螺栓擰的過緊，以防造成閥圈的嚴重變形，啟閉扭矩過大。
