LIK150
直接聯系
廣州市萊克閥門有限公司
德國
面議
德國萊克LIK品牌
LIK150
1074
進口氣動法蘭蝶閥由角行程氣動活塞式執行器及蝶閥閥體組成，采用三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。氣動法蘭蝶閥開啟力矩小，靈活方便，省力節能。
進口氣動法蘭蝶閥產品特點：
1. 進口氣動法蘭蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成，便于安裝。
2.氣動對夾蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時**的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。
3.氣動對夾蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
4.氣動對夾蝶閥壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。
5.巧妙的楔形設計使氣動對夾球閥有越關越緊的自動密封功能。
進口氣動法蘭蝶閥的工作原理
進口氣動法蘭蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則處于全開狀態。蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時**的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
進口氣動法蘭蝶閥技術參數：
公稱通徑 | 40～1200mm |
公稱壓力 | PN1.0、1.6、2.5、4.0MPa |
連接形式 | 法蘭式連接 |
驅動形式 | 氣源驅動（壓縮空氣5～7bar） |
閥體結構 | 軟密封（中線型），硬密封（雙偏心，三偏心） |
適用溫度 | 軟密封≤150℃，硬密封≤450℃ |
閥體材質 | 碳鋼、不銹鋼304、不銹鋼316 |
控制方式 | 開關型（開關兩位切斷），調節型(4～20mA控制) |
作用形式 | 單作用（常開,常閉,彈簧復位）,雙作用（氣開氣關式 |
進口氣動法蘭蝶閥零件材料：
零件名稱 | 材料名稱 |
閥體 | 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
密封圈 | 各種橡膠、聚四氟 |
閥桿 | 2Cr13、不銹鋼 |
填料 | O型圈、柔性石墨O |

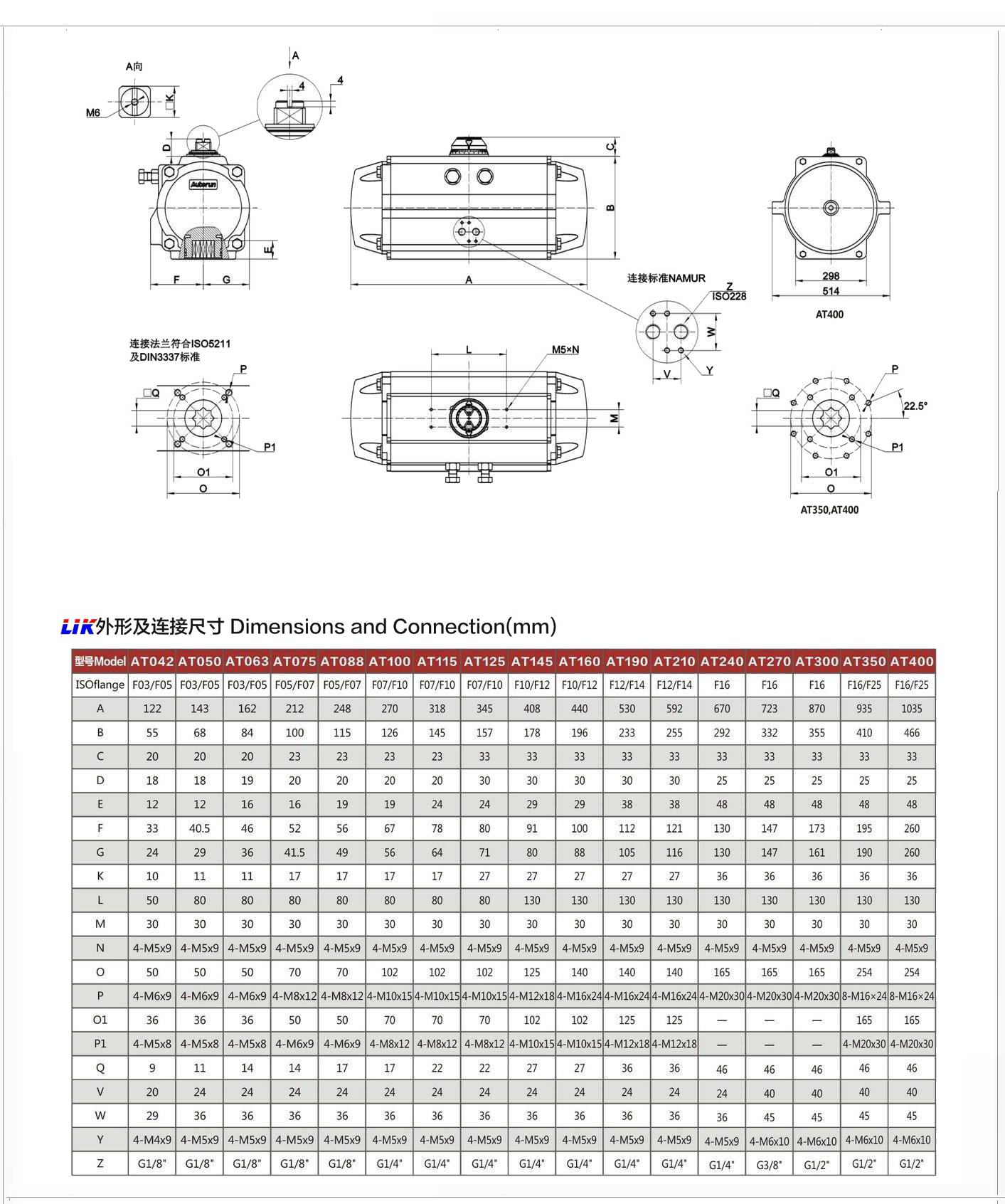

進口氣動執行器選型指南
進口氣動蝶閥安裝注意事項
1、安裝前檢查各部分部件無缺失，型號無誤，檢查閥體內無雜物，電磁閥和消音器內無阻塞
2、將閥門和汽缸均置于關閉狀態。
3、將汽缸撞到閥門上，（安裝方向與閥體平行或垂直都可以），再看螺絲孔是否對正，不會有太大偏差，如有少許偏差，將氣缸體轉動一點就可以了，然后將螺絲緊固。
4、安裝完畢后，對進行調試（正常情況下供氣壓力為0.4~0.6MPa），調試運行時須手動操作電磁閥啟閉（將電磁閥線圈失電后手動操作方可有效），觀察氣動蝶閥的啟閉情況。如果在調試運行過程中發現閥門在啟閉過程初始時有些吃力，之后正常，則需要將氣缸行程調小（把氣缸兩端行程調節螺絲同時往里調一點，調整時需將閥門運行到開位置，然后將氣源關掉再調），直至閥門啟閉動作順滑且關閉無泄漏。還需要注意的是，可調型消音器可以調節閥門的啟閉速度，但不可調得過小，否則可能引起閥門不動作。
5、得發在安裝前應保持干燥，不可露天存放
6、安裝蝶閥前要檢查管道，確保管道內無焊渣等異物
7、閥體手動啟閉阻力適中，蝶閥扭矩與所選執行器扭矩匹配。
8、蝶閥連接用法蘭規格正確，管道對夾法蘭與蝶閥法蘭標準相符。建議使用蝶閥專用法蘭，不得使用平焊法蘭。
9、確認法蘭焊接無誤，蝶閥安裝完畢后不得再焊接法蘭，以免燙傷橡膠件。
10、裝好的管道法蘭要進行對中，并與放入的蝶閥進行對中。
11、裝上所有的法蘭螺栓，并用手擰緊，將確認蝶閥與法蘭已然對中，然后小心的啟閉蝶閥，確保啟閉靈活。
12、將完全開啟，用扳手按照對角線次序將螺栓擰緊，無需墊圈，切勿將螺栓擰的過緊，以防造成閥圈的嚴重變形，啟閉扭矩過大
進口氣動蝶閥,德國萊克LIK品牌中國代表處
