手柄蝶閥
直接聯系
寧波寶蒂塑膠閥門有限公司
浙江
面議
寶蒂塑膠閥門
手柄蝶閥
1158
產品特點：
● 改進的閥座設計，出色的密封性能。
● 加厚的閥體和加強筋，無鏤空設計，針對應力集中進行設計優化，增強閥門在苛刻工況下的強度。
● 球形設計閥瓣提供**的耐用性和改進的Cv值。

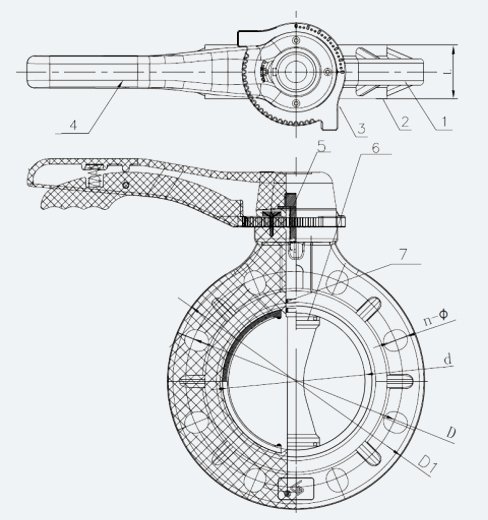

材質配件表
編號No. | 零部件 | 材料 |
1 | 閥體 | FRPP,PPH,UPVC,CPVC,PVDF |
2 | 閥座 | EPDM,FPM |
3 | 定位齒板 | PPS,FRPP |
4 | 手柄 | ABS,FRPP |
5 | 閥桿 | 鋼，不銹鋼 |
6 | 閥瓣 | FRPP,PPH,UPVC,CPVC,PVDF |
7 | O型圈 | EPDM,FPM |
產品尺寸表
DN | d | D | D1 | L | n | 工作壓力(Mpa) | ||||
GB/DIN | JIS | ANSI | GB/DIN | JIS | ANSI | |||||
25 | 35 | 85 | 90 | 79 | 125 | 37 | 4 | 4 | 4 | 1.0 |
32 | 35 | 100 | 100 | 89 | 125 | 37 | 4 | 4 | 4 | 1.0 |
40 | 47 | 110 | 105 | 98 | 145 | 38 | 4 | 4 | 4 | 1.0 |
50 | 56 | 125 | 120 | 121 | 160 | 40 | 4 | 4 | 4 | 1.0 |
65 | 71 | 145 | 140 | 140 | 180 | 45 | 4 | 4 | 4 | 1.0 |
80 | 85 | 160 | 150 | 152 | 195 | 46 | 8 | 8 | 4* | 1.0 |
100 | 105 | 180 | 175 | 190 | 225 | 55 | 8 | 8 | 8 | 1.0 |
125 | 131 | 210 | 210 | 216 | 255 | 62 | 8 | 8 | 8 | 0.6# |
150 | 153 | 240 | 240 | 241 | 285 | 67 | 8 | 8 | 8 | 0.6# |
200 | 210 | 295 | 290 | 298 | 340 | 85 | 8 | 12* | 8 | 0.6# |
