旋啟止回閥
直接聯系
寧波寶蒂塑膠閥門有限公司
浙江
面議
寶蒂塑膠閥門
旋啟止回閥
1174
產品特點：
● 旋啟止回閥屬于擺臂式止回閥，流阻*小。
● 維護時可以打開閥蓋維修更換，不需要從管路中拆下。
● 強度大，震動小。

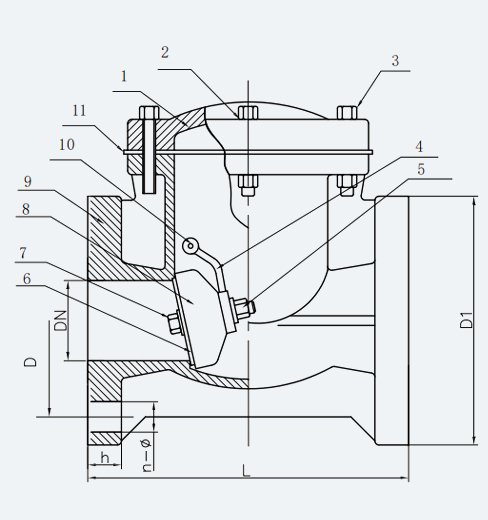

材質配件表
編號No. | 零部件 | 材料 |
1 | 閥蓋 | FRPP,PPH,UPVC,CPVC,PVDF |
2 | 壓板 | 鋼，不銹鋼 |
3 | 螺栓螺母 | 鋼，不銹鋼 |
4 | 擺桿 | FRPP,PPH,UPVC,CPVC,PVDF |
5 | 吊鉤螺帽 | FRPP,PPH,UPVC,CPVC,PVDF |
6 | 活板密封 | EPDM,FPM,PTFE |
7 | 活板固定螺帽 | FRPP,PPH,UPVC,CPVC,PVDF |
8 | 活板 | FRPP,PPH,UPVC,CPVC,PVDF |
9 | 閥體 | FRPP,PPH,UPVC,CPVC,PVDF |
10 | 定位梢 | FRPP,PPH,UPVC,CPVC,PVDF |
11 | 閥蓋橡膠墊 | EPDM,FPM,PTFE |
產品尺寸表
DN | D(mm) | D1 | L | h | n | φ(mm) | 工作壓力(Mpa) | *小返回壓力(Mpa) | ||||||
DIN | JIS | ANSI | HG/DIN | JIS | ANSI | HG/DIN | JIS | ANSI | ||||||
25 | 85 | 90 | 79 | 125 | 160 | 16 | 4 | 4 | 4 | 14 | 15 | 16 | 1.0 | 0.05 |
32 | 100 | 100 | 89 | 145 | 180 | 16 | 4 | 4 | 4 | 18 | 19 | 16 | 1.0 | 0.06 |
40 | 110 | 105 | 98 | 145 | 180 | 16 | 4 | 4 | 4 | 18 | 19 | 16 | 1.0 | 0.06 |
50 | 125 | 120 | 121 | 160 | 200 | 18 | 4 | 4 | 4 | 18 | 19 | 19 | 1.0 | 0.06 |
65 | 145 | 140 | 140 | 180 | 240 | 22 | 4 | 4 | 4 | 18 | 19 | 19 | 1.0 | 0.08 |
80 | 160 | 150 | 152 | 195 | 260 | 22 | 8 | 8 | 4* | 18 | 19 | 19 | 0.6 | 0.08 |
100 | 180 | 175 | 190 | 215 | 300 | 22 | 8 | 8 | 8 | 18 | 19 | 19 | 0.6 | 0.08 |
125 | 210 | 210 | 216 | 250 | 350 | 28 | 8 | 8 | 8 | 18 | 19 | 22 | 0.6 | 0.1 |
150 | 240 | 240 | 241 | 280 | 405 | 30 | 8 | 8 | 8 | 22 | 23 | 22 | 0.6 | 0.1 |
200 | 295 | 290 | 298 | 330 | 500 | 34 | 8 | 12* | 8 | 22 | 23 | 22 | 0.3 | 0.1 |
250 | 350 | 355 | 362 | 395 | 600 | 37 | 12 | 12 | 12 | 22 | 25 | 26 | 0.3 | 0.1 |
300 | 400 | 400 | 432 | 450 | 600 | 38 | 12 | 16* | 12 | 22 | 25 | 26 | 0.3 | 0.1 |
