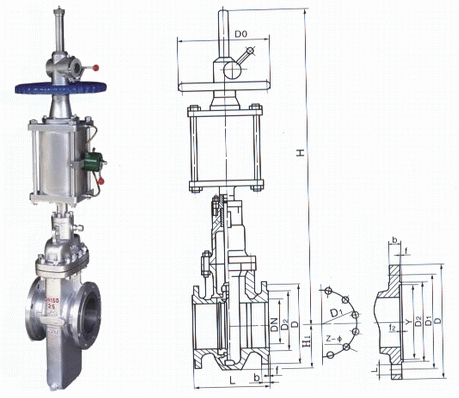

Z643WF/Z643H
直接聯系
上海良大閥門有限公司
面議
Z643WF/Z643H
6785
| 產品名稱： | 氣動平板閘閥 |
| 型號： | Z643WF/Z643H |
| 口徑： | DN50-1000 |
| 壓力： | 1.6-10.0MPa |
| 材質： | 鑄鋼、不銹鋼等 |
1.閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。
2.閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流直接沖刷。閥座應由有潤滑、不磨損材料制成。
3.閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。
(1) 軛架套管：鋁青銅軛架套管配置針形止推軸承，**程度減少操作扭矩。
(2) 閥桿：螺紋長度直到托架；銷釘和點焊；具有穩定性。
(3) 壓力密封：結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現**的閥帽密封。
(4) 閥座環：焊接閥座環垂直于流動通道，易于維護。
(5) 執行機構：閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。
(6) 軛架：完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。
(7) 壓蓋：兩件式，自調節壓蓋，避免被彈出。
(8) 整體后座：硬面，使用壽命*長。
(9) 閥瓣：彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。
(10) 整體止動：整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。
設計規范 | 結構長度 | 連接法蘭 | 試驗與檢驗 | 壓力-溫度 | 產品標識 |
JB/T5298 | JB/T5298 | JB/79 | JB/T5298 | GB9131 | GB/T12220 |
API6D | API6D | ANSI-16.5 | API6D | ANSI B16.34 | MSS SP-25 |
設計等級 | 常溫下試驗壓力（MPa） | 適用溫度℃ | 適用介質 | |||||||
殼體 | 左密封 | 左密封 | 低壓密封 | “G”型 | “D”型 | 普通型 | “抗硫”型 | “基本”型 | ||
公稱壓力PN（MPa） | 1.6 | 2.4 | 1.76 | 1.76 | 0.6 | -29～50 | -45～21 | -2～121 | H2S和CO2總含量大于500mg/m2的介質 | 石油天然氣、水等 |
2.5 | 3.75 | 2.75 | 2.75 | 0.6 | ||||||
4.0 | 6.0 | 4.4 | 4.4 | 0.6 | ||||||
6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||||
磅級Lb | 150 | 3.0 | 2.2 | 2.2 | 0.6 | |||||
300 | 7.7 | 5.6 | 5.6 | 0.6 | ||||||
閥門/閥蓋 | WCB | WC6 | A352-LCB | A351-CF8M |
閘板 | 2Cr13+ENP | 20CrMoV+STL | ANSO410+ENP | ANSI316+ENP |
閥桿 | 2Cr13 | 2Cr13 | A182-A6a | A182-A316S |
閥座 | 25+PTFE | 20CrMoV+STL | A105+PTFE | A182-F316+PTFE |
填料 | NBR/FPM | 柔性石墨/Flexible Graphite | 聚四氟乙烯/PTFE+FPM | |
墊片 | - | |||
螺栓 | 35 | 35CrMo | A193-B7M | A193-B8 |
適用介質 | 水、油口、蒸汽 | 蒸汽、油品 | 丙烷、乙烯 | 硝酸類 |
