Z63Y/ZF63Y/H
直接聯系
上海良大閥門有限公司
面議
Z63Y/ZF63Y/H
5133
| 產品名稱： | 高壓焊接平板閘閥 |
| 型號： | Z63Y/ZF63Y/H |
| 口徑： | DN25-200 |
| 壓力： | 1.6-60.0MPa |
| 材質： | 鑄鋼、鍛鋼、不銹鋼等 |
高壓焊接平板閘閥產品介紹：
高壓焊接平板閘閥是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板。閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控制。如果是雙閘板平板閘閥，則兩閘板間的撐開機構可以補充這一壓緊力。
高壓焊接平板閘閥應用范圍：
高壓焊接平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。適用于天然氣開采和凈化的長輸管線。
高壓焊接平板閘閥結構特點：
1.符合國內外先進標準的要求，密封可靠，性能優良，造型美觀。
2.閘板與閥座密封面用鐵基合金堆焊或司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長。
3.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4.采用楔式彈性閘板結構，中大口徑設置滾動軸承，摩擦力小、啟閉輕松。
5.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
高壓焊接平板閘閥采用標準：
設計標準 | JB/T5298、APl6D | |
結構長度 | 法蘭 | GB/T 12221、JB/T 5298 |
焊接 | GB/T 15188.1 | |
連接法蘭 | GB/T9113、JB/T 79 ANSl 16.5a | |
對焊端 | GB/T 12224 | |
試驗和檢驗 | GB/T3927、JB/T 9092 | |
高壓焊接平板閘閥性能規范：
適用范圍 | PN10.0～42.0MPa | DN25～200mm | |
適用溫度 | -29～121℃ | ||
適用介質 | 普通型 | 石油、天然氣、成油品、水等 | |
抗硫型 | 含H2S、CO2的石油、天然氣等 | ||
連接形式 | 法蘭端、焊接端、卡箍端 | ||
驅動方式 | 手動、電動、氣動等 | ||
高壓焊接平板閘閥零件材料：
零件名稱 | 閥體、閥蓋 | 閘板 | 閥桿 | 閥座 | 閥桿螺母 | 填料 |
"Z"型 | WCB、鉻鉬鋼 | 合金鋼（焊硬質合金) | 不銹鋼 | 合金鋼（焊硬質合金) | 鋁青銅 | 聚四氟乙烯、氟橡膠 PTFE、 |

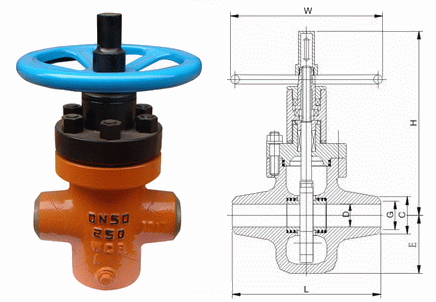

高壓焊接平板閘閥外形結構圖：
高壓焊接平板閘閥連接尺寸：
