| 產品名稱： | 德標波紋管截止閥 |
| 型號： | WJ41H |
| 口徑： | DN15-400 |
| 壓力： | 1.6-16.0MPa |
| 材質： | 鑄鋼、鍛鋼、不銹鋼等 |
| 良大優勢：1、質量穩定：實行全過程質量監控 細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！訂貨須知：請您盡量提供詳細參數①名稱 ②型號 ③口徑 ④壓力 ⑤材質⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件良大服務：提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。 | |
德標波紋管截止閥是公司引進德國先進技術，采用先進的金屬波紋管密封技術制造，高性能金屬波紋管，波紋管密封截止閥采用波紋管密封的設計，完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維修費用及頻繁的維修保養，還提供清潔安全工作環境。廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、食品等工業。
德標波紋管截止閥結構特點： 1、產品結構合理、密封可靠 。 2、密封面堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用壽命長。 3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能 。 4、閥芯可根據需要做成切斷型和調節型。 5、零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要 。
德標波紋管截止閥設計制造：
制造標準Design standard: DIN EN 13709-2003 結構長度Face to face: DIN EN 1092-1：2002 法蘭標準Flange ends: DIN EN 588-1:1995 試驗標準Test ＆ lnspection: DIN EN12266 :2003

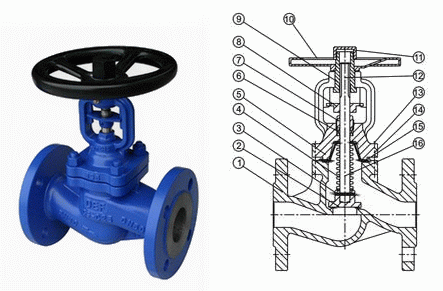

德標波紋管截止閥主要零部件材質：
序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
1 | 閥體 | GS-C25 | 10 | 填料 | 石墨 |
2 | 閥瓣 | A105 | 11 | 填料壓蓋 | A276 410 |
3 | 銷 | 304 | 12 | 定位片 | SS410 |
4 | 焊接環 | 304 | 13 | 定位銷 | A276 410 |
5 | 波紋管 | 304 | 14 | 加油嘴 | 銅合金 |
6 | 閥杠 | 2Cr13 | 15 | 閥桿螺母 | QT400-15 |
7 | 墊片 | 304+柔性石墨 | 16 | 鎖螺母 | 1025 |
8 | 波紋管罩 | 304 | 17 | 手輪 | QT400-18 |
9 | 螺栓 | A193 B7 | 18 | 閥蓋 | GS-C25 |
德標波紋管截止閥性能規范：
公稱壓力（MPa） | 殼體試驗壓力（MPa） | 密封試驗壓力(MPa) | 適用溫度(℃) |
1.6 | 2.4 | 1.76 | ≤350℃ |
2.5 | 3.75 | 2.75 | |
4.0 | 6.0 | 4.4 | |
6.4 | 9.6 | 7.04 |
零件名稱 閥體 閥蓋 閥桿 閥瓣 密封面 填料 WCB WCB WCB 13Cr 2Cr13 2Cr13 柔性石墨 STL PTFE 304 CF8 CF8 304 304 304 柔性石墨 STL PTFE 316 CF8M CF8M 316 316 316 柔性石墨 STL PTFE 304L CF3 CF3 316 304L 304L 柔性石墨 STL PTFE 316L CF3M CF3M 316 316L 316L 柔性石墨 STL PTFE 型號 WJ41-16 壓力等級 PN16 口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 H 195 200 220 225 235 250 260 265 370 400 515 550 600 630 Do 130 130 130 130 150 150 180 180 200 200 400 450 450 500 重量(Kg) 4 4.5 5 7 9 12.5 18 23 41 54 90 160 260 410
德標波紋管截止閥零件材料：
德標波紋管截止閥外形結構：

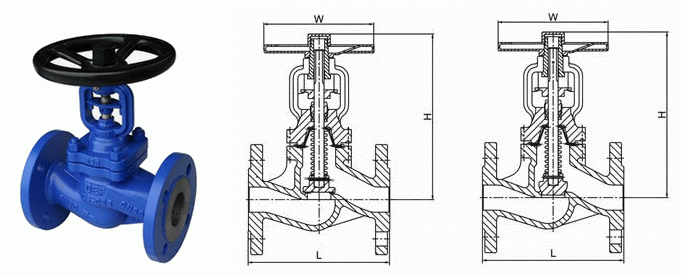

德標波紋管截止閥連接尺寸：
