法蘭隔膜閥
直接聯系
寧波寶蒂塑膠閥門有限公司
浙江
面議
寶蒂塑膠閥門
法蘭隔膜閥
1553
產品特點：
● 伴隨著公司的誕生，我們于1979年生產了**臺塑料隔膜閥，并于1983年獲得化工部認證。
● 隔膜閥密封優選高質量密封材料，壓縮應變小，雙層膜片設計，實現了**密封性能。
● 設計改進了隔膜閥結構，以便均勻分配壓力。此設計讓閥門]的關閉扭矩更小。
● 加工裝配過程控制嚴格，流量調節更穩定、準確。
● 隔膜閥結構無死角，不會污染介質，耐腐蝕性強，無填料磨損，內部密封性能**。

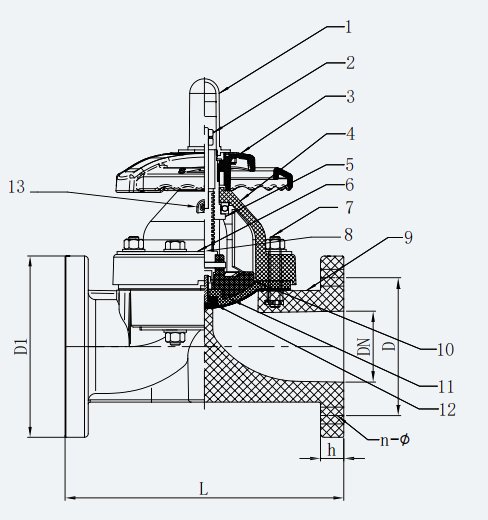

編號 | 零部件 | 材料 |
1 | 限位罩 | PC |
2 | 指示螺柱螺帽 | 鋼，不銹鋼 |
3 | 手輪 | ABS,FRPP |
4 | 閥蓋 | HR-PP,FRPP,PPH,UPVC,CPVC,PVDF |
5 | 閥桿閥母 | 鑄鐵，銅合金 |
6 | 壓板 | 包塑鋼，不銹鋼 |
7 | 螺栓螺母 | 鋼，不銹鋼 |
8 | 閥桿 | 鋼，不銹鋼，銅合金 |
9 | 閥體 | FRPP,PPH,UPVC,CPVC,PVDF |
10 | 閥瓣 | PVDF,CPVC,鑄鐵 |
11 | 橡膠墊 | EPDM |
12 | 膜片 | EPDM,FPM,FEP,PFA,PTFE |
13 | 油嘴 | 銅合金，不銹鋼DN80以上規格使用 |
CV參考值
100%全開
DN | CV參考值 |
15 | 5.4 |
20 | 6.3 |
25 | 7.2 |
32 | 8.1 |
40 | 23.4 |
50 | 43.2 |
65 | 76.5 |
80 | 103.5 |
100 | 166.5 |
125 | 270 |
150 | 360 |
200 | 630 |
250 | 900 |
300 | 900 |
隔膜閥工作壓力與工作溫度表
DN | FRPP | PPH | UPVC | CPVC | PVDF | ||||||||||
20℃ | 60℃ | 90℃ | 20℃ | 60℃ | 85℃ | 20℃ | 50℃ | 20℃ | 60℃ | 85℃ | 20℃ | 60℃ | 90℃ | 120℃ | |
15 | 1.0 | 0.8 | 0.3 | 1.0 | 0.7 | 0.3 | 1.0 | 0.5 | 1.0 | 0.8 | 0.3 | 1.0 | 1.0 | 0.6 | 0.4 |
20 | 1.0 | 0.8 | 0.3 | 1.0 | 0.7 | 0.3 | 1.0 | 0.5 | 1.0 | 0.8 | 0.3 | 1.0 | 1.0 | 0.6 | 0.4 |
25 | 1.0 | 0.8 | 0.3 | 1.0 | 0.7 | 0.3 | 1.0 | 0.5 | 1.0 | 0.8 | 0.3 | 1.0 | 1.0 | 0.6 | 0.4 |
32 | 1.0 | 0.6 | 0.3 | 1.0 | 0.5 | 0.3 | 1.0 | 0.5 | 1.0 | 0.6 | 0.3 | 1.0 | 1.0 | 0.6 | 0.4 |
40 | 1.0 | 0.6 | 0.3 | 1.0 | 0.5 | 0.3 | 1.0 | 0.5 | 1.0 | 0.6 | 0.3 | 1.0 | 1.0 | 0.6 | 0.4 |
50 | 1.0 | 0.6 | 0.3 | 1.0 | 0.5 | 0.3 | 1.0 | 0.5 | 1.0 | 0.6 | 0.3 | 1.0 | 1.0 | 0.6 | 0.4 |
65 | 1.0 | 0.5 | 0.2 | 1.0 | 0.4 | 0.2 | 1.0 | 0.4 | 1.0 | 0.5 | 0.2 | 1.0 | 1.0 | 0.5 | 0.3 |
80 | 1.0 | 0.5 | 0.2 | 1.0 | 0.4 | 0.2 | 1.0 | 0.4 | 1.0 | 0.5 | 0.2 | 1.0 | 1.0 | 0.5 | 0.3 |
100 | 1.0 | 0.5 | 0.2 | 1.0 | 0.4 | 0.2 | 1.0 | 0.4 | 1.0 | 0.5 | 0.2 | 1.0 | 0.8 | 0.5 | 0.3 |
125 | 0.5 | 0.3 | 0.15 | 0.5 | 0.2 | 0.15 | 0.6 | 0.3 | 0.6 | 0.3 | 0.2 | 0.6 | 0.6 | 0.4 | 0.2 |
150 | 0.5 | 0.3 | 0.15 | 0.5 | 0.2 | 0.15 | 0.6 | 0.3 | 0.6 | 0.3 | 0.2 | 0.6 | 0.6 | 0.4 | 0.2 |
200 | 0.3 | 0.2 | 0.1 | 0.3 | 0.15 | 0.1 | 0.3 | 0.1 | 0.3 | 0.2 | 0.1 | 0.4 | 0.4 | 0.2 | 0.1 |
250 | 0.3 | 0.2 | 0.1 | 0.3 | 0.15 | 0.1 | 0.3 | 0.1 | 0.3 | 0.2 | 0.1 | 0.3 | 0.3 | 0.2 | 0.1 |
300 | 0.3 | 0.2 | 0.1 | 0.3 | 0.15 | 0.1 | 0.3 | 0.1 | 0.3 | 0.2 | 0.1 | 0.3 | 0.3 | 0.2 | 0.1 |
試驗數據為EPDM+PTFE雙層膜片數據，供參考
產品尺寸表（mm）
DN | D1(mm) | D(mm) | L(mm ) | h(mm ) | n | φ (mm ) | ||||||||||
HG/DIN | JIS | ANSI | HG/DIN | JIS | ANSI | HG/DIN | JIS | ANSI | HG/DIN | JIS | ANSI | HG/DIN | JIS | ANSI | ||
15 | 95 | 95 | 95 | 65 | 70 | 60 | 125 | 110 | 110 | 14 | 4 | 4 | 4 | 14 | 15 | 16 |
20 | 105 | 100 | 100 | 75 | 75 | 70 | 135 | 120 | 120 | 16 | 4 | 4 | 4 | 14 | 15 | 16 |
25 | 115 | 125 | 125 | 85 | 90 | 79 | 145/160 | 130 | 130 | 16 | 4 | 4 | 4 | 14 | 15 | 16 |
32 | 135 | 135 | 135 | 100 | 100 | 89 | 160/180 | 160 | 160 | 16 | 4 | 4 | 4 | 18 | 19 | 16 |
40 | 145 | 145 | 145 | 110 | 105 | 98 | 180 | 180 | 180 | 16 | 4 | 4 | 4 | 18 | 19 | 16 |
50 | 160 | 160 | 160 | 125 | 120 | 121 | 210/230 | 210 | 210 | 18 | 4 | 4 | 4 | 18 | 19 | 19 |
65 | 180 | 180 | 180 | 145 | 140 | 140 | 250 | 250 | 250 | 22 | 4 | 4 | 4 | 18 | 19 | 19 |
80 | 195 | 195 | 195 | 160 | 150 | 152 | 300 | 280 | 280 | 25 | 8 | 8 | 4* | 18 | 19 | 19 |
100 | 215 | 220 | 220 | 180 | 175 | 190 | 350 | 340 | 340 | 25 | 8 | 8 | 8 | 18 | 19 | 19 |
125 | 255 | 255 | 255 | 210 | 210 | 216 | 405 | 405 | 405 | 30 | 8 | 8 | 8 | 18 | 19 | 22 |
150 | 280 | 280 | 280 | 240 | 240 | 241 | 460 | 460/480 | 460/480 | 30 | 8 | 8 | 8 | 22 | 23 | 22 |
200 | 340 | 340 | 340 | 295 | 290 | 298 | 575 | 575 | 575 | 38 | 8 | 12* | 8 | 22 | 23 | 22 |
250 | 395 | 395 | 395 | 350 | 355 | 362 | 685 | 685 | 685 | 38 | 12 | 12 | 12 | 22 | 25 | 26 |
300 | 480 | 480 | 480 | 400 | 400 | 432 | 790 | 790 | 790 | 40 | 12 | 16* | 12 | 22 | 25 | 26 |
