SJ5160
直接聯系
深圳市中圖儀器股份有限公司
深圳
面議
中圖儀器
SJ5160
950

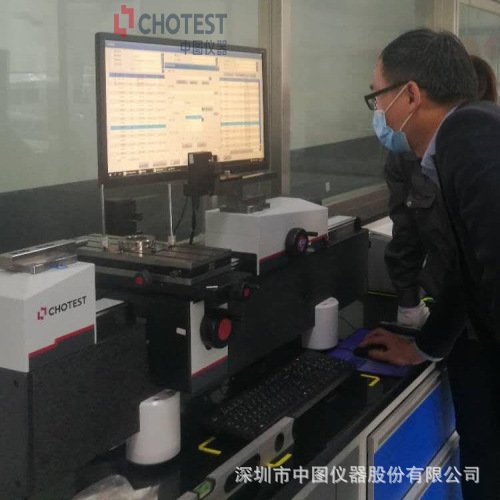

中圖儀器SJ5160 4米光柵測長機儀器測量原理符合《GB/T 28703-2012圓柱螺紋檢測方法》、JJF 1345-2012圓柱螺紋量規校準規范、JJG 146-2011 量塊檢定規程、JJG 21-2008千分尺檢定規程、JJG 22-2003內徑千分尺檢定規程、JJF 1207-2008三針/針規檢定規范、JJG 62-2007塞尺檢定規程等長度檢定規程規范。
系統軟件為簡體中文操作系統，操作方便。
性能特點
1.全程測量：
采用激光作為長度方向定位，可進行高精度全行程測量。
2.系統符合阿貝原理，無阿貝誤差：
采用激光作為長度方向定位，激光與測量軸基本在同一軸線，符合阿貝原理，基本消除了阿貝誤差。
3.高精度、高穩定性：
1）高精度激光測量系統，線性測量精度達到0.5PPM，分辨力達到0.01μm，測量精度ji高；
2）精密研磨導軌系統，導軌直線度高，導軌材料耐磨性好、保證系統高精度穩定可靠的工作；
3）進口特殊材料制作的高剛性、無變形測桿，保證測試數據的真實采集；
4）采用大理石基座，保證了在頭座及五軸工作臺的移動過程中不會產生變形以及儀器不受外界震動干擾，保證了儀器的穩定可靠；
5）采用緊湊型摩擦驅動結構，保證了頭座移動過程中的穩定性。
4.雙向恒測力：
1) 雙向恒測力系統，減小了測力對測量結果的影響，保證了較高的系統測量精度；
2) 測力手動連續可調；
3) 測力傳感器原理避免了儀器臺面不水平及周圍環境振動帶來的測力誤差。
5.智能化管理與檢測軟件系統：
1）儀器操作界面友好，操作者很容易即可基本掌握儀器操作，使用十分簡便；
2）10多年積累的實用檢定軟件設計經驗，向客戶提供簡潔、實用、快速的操作體驗；
3）集成眾多長度標準、規程，功能強大、自動處理數據、打印各種格式的檢定報告，自動顯示、打印、保存、查詢檢定記錄；
4）測量范圍廣，可滿足大多數類型的量規、量塊等長度參數測量；
5）軟件配備快速找拐點指示功能，方便客戶快速便攜地找到被測件的拐點；
6）純中文操作軟件系統，更好的為國內用戶服務；
7）打印格式正規、美觀。檢定數據可存檔，或集中打印，不占用檢定操作時間；
8）本儀器采用計算機大容量數據庫儲存，可自動記錄保存所有檢定結果。
6.高性能五軸工作臺：
1）X,Y,Z三軸采用高性能交叉滾子導軌：摩擦力小，穩定性好，承載高；
2）Y軸平移、傾斜、水平旋轉設計了高調節細度的結構，方便客戶更好地找到三個軸的拐點；
3）Z軸可配置數顯裝置，用于螺距顯示。
7.高性能螺紋環規測量裝置：
SJ5160 4米光柵測長機配置高性能螺紋環規測量裝置，可測量小螺紋環規，可完成小直徑光面環規檢測；測量力由軟件選擇可選0.3N或0.5N；
