SuperView W1
直接聯系
深圳市中圖儀器股份有限公司
深圳
100-150萬元
中圖儀器
SuperView W1
3311
汽車工業、半導體加工、精密加工、航空航天、國防軍事、造紙工業、鋼鐵工業、薄膜加工、生物醫學、MEMS、能源器件、微電子、信息存儲、結構光學和通訊產品

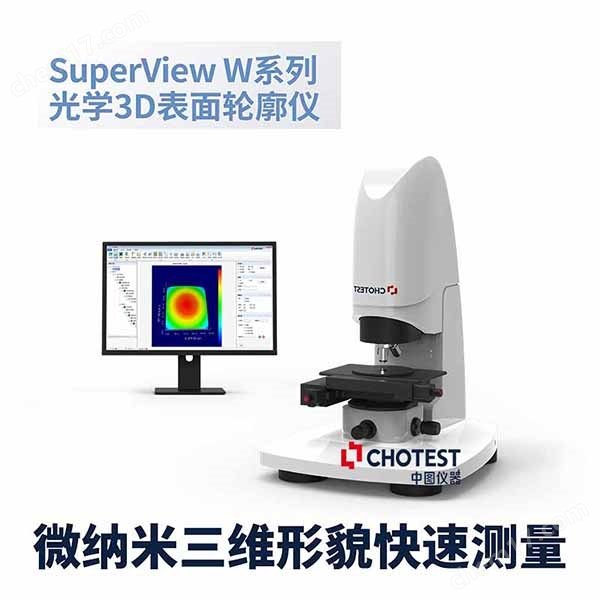

SuperViewW白光干涉三維輪廓儀基于白光干涉原理，以3D非接觸方式，測量分析樣品表面形貌的關鍵參數和尺寸，典型結果包括：
表面形貌（粗糙度，平面度，平行度，臺階高度，錐角等等）；
幾何特征（關鍵孔徑尺寸，曲率半徑，特征區域的面積和體積，特征圖形的位置和數量等等）。
1、干涉物鏡
不通倍率的鏡頭，適應于從超光滑到粗糙度各種表面類型的樣品。
2、雙通道氣浮隔振系統
外接氣源和加壓裝置直接充氣的雙通道氣浮隔振系統，可有效隔離地面?zhèn)鲗?dǎo)的振動噪聲。
3、聲波隔振防護
儀器外殼與內部運動機構采用了分離式設計，有效隔離了聲波振動的傳導。
4、水平調整裝置
傾斜調整旋鈕，調整條紋寬度，提高3D圖像的重建精度。
5、便攜式操縱桿
采用人體工程學設計，集成了XYZ三軸位移和速度、光源亮度的自動控制，并配有緊急停止按鈕。
6、真空吸附臺
專為半導體晶圓片定制的真空吸附臺，確保樣品在測量過程中不受空氣中微弱氣流擾動的影像。
7、3D重建算法
自動濾除樣品表面噪點，在硬件系統的配合下，測量精度可達亞納米級別。

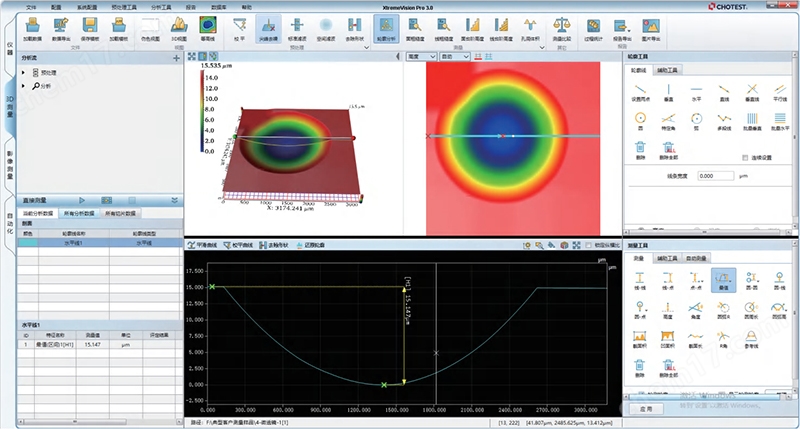

Xtremevision Pro
全自主開發的第二代顯微3D測量軟件平臺，集成了圖像掃描、3D分析、影像測量、自動化測量等四個大的功能模塊，能夠適配中圖W系列、VT系列、WT系列所有3D儀器機型，可自主識別機型種類，二合一機型可在白光干涉和共聚焦顯微鏡中做到自動切換掃描模式。
Xtremevision Pro 移植了中圖在影像閃測領域的成功經驗，重構了顯微影像測量功能，可針對微觀平面輪廓尺寸的點、線間的距離、角度、半徑等參數進行直接測量和自動匹配測量。

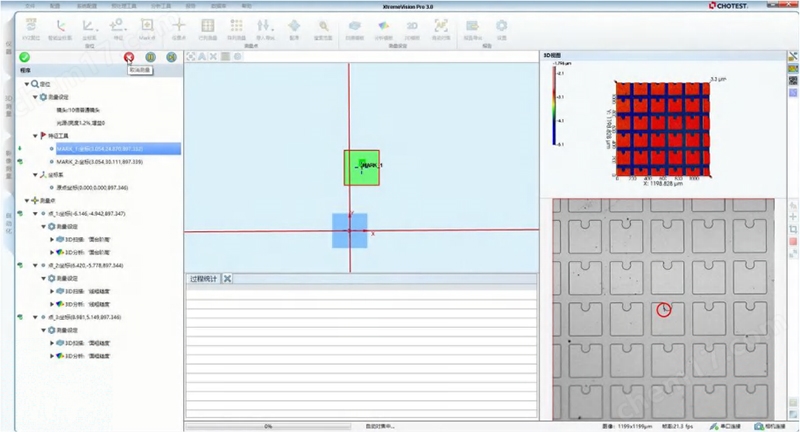

Mark點影像識別自動坐標位置校正，多區域坐標點自動定位測量與分析，可組合式完成粗糙度、輪廓尺寸的批量自動化測量。

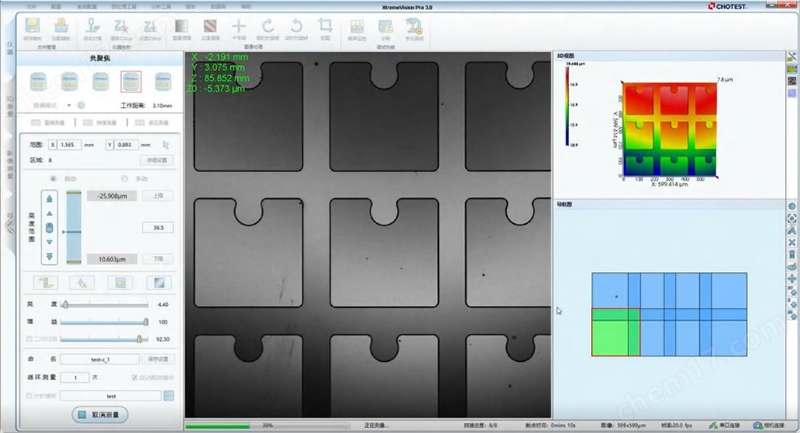

SuperViewW白光干涉三維輪廓儀支持方形、圓形、環形和螺旋形式的自動拼接測量功能，配合影像導航功能，可自定義測量區域，支持?jǐn)?shù)千張圖像的無縫拼接測量。

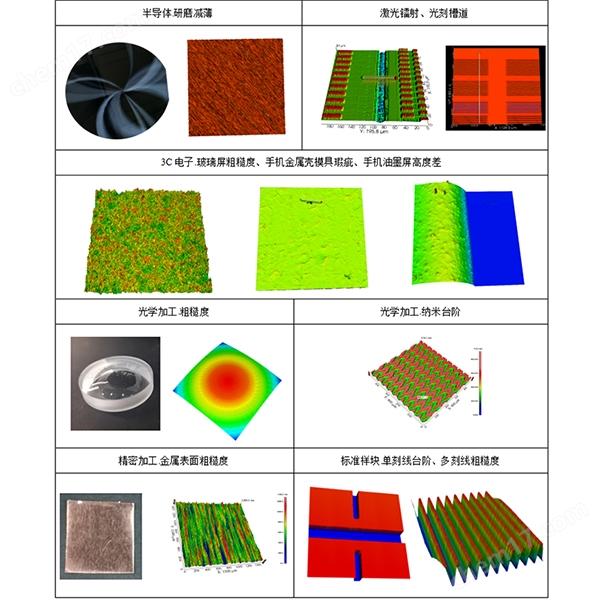

SuperViewW白光干涉三維輪廓儀可對各種產品、部件和材料表面的粗糙度、波紋度、面形輪廓、表面缺陷、磨損情況、腐蝕情況、孔隙間隙、臺階高度、彎曲變形情況、加工情況等表面形貌特征進行測量和分析。
| 型號 | W1 | |
| 光源 | 白光LED | |
| 影像系統 | 1024×1024 | |
| 干涉物鏡 | 標配：10× 選配：2.5×;5×;20×;50×;100× | |
| 光學ZOOM | 標配：0.5× 選配：0.375×;0.75×;1× | |
| 物鏡塔臺 | 標配：3孔手動 選配：5孔電動 | |
XY位移平臺 | 尺寸 | 320×200㎜ |
| 移動范圍 | 140×100㎜ | |
| 負載 | 10kg | |
| 控制方式 | 電動 | |
| Z軸聚焦 | 行程 | 100㎜ |
| 控制方式 | 電動 | |
| Z向掃描范圍 | 10 ㎜ | |
| 主機尺寸（長×寬×高） | 700×606×920㎜ | |
懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。
如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。
