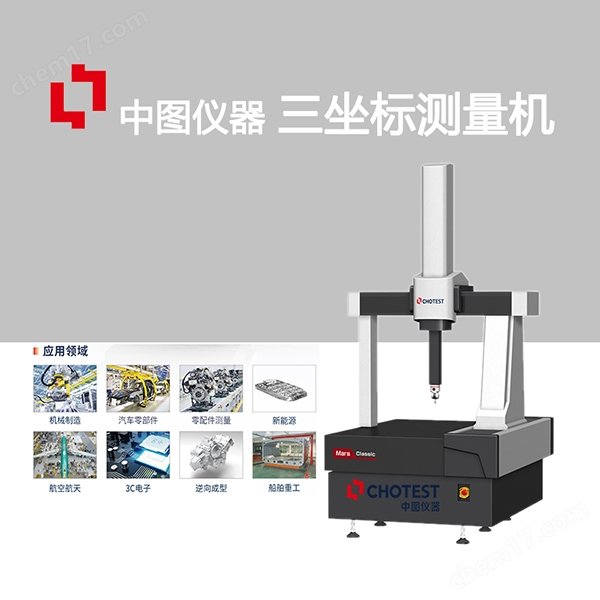

?Mars中圖國產高精度三坐標測量機采用低熱膨脹系數的花崗巖導軌，使得機器具有良好的溫度適應性，抗時效變形能力，具有精度高、摩擦力小、工作平穩等優點。
Mars中圖國產高精度三坐標測量機適用于各種工業領域，包括汽車、航空、電子、機械、醫療等等。多種型號和配置的設備，滿足客戶的不同需求。設備操作簡便，具有高速和高精度的測量功能，能夠幫助客戶有效提高工作效率和產品質量。還提供完善的售后服務，保障客戶的設備操作順利，降低客戶的使用成本。

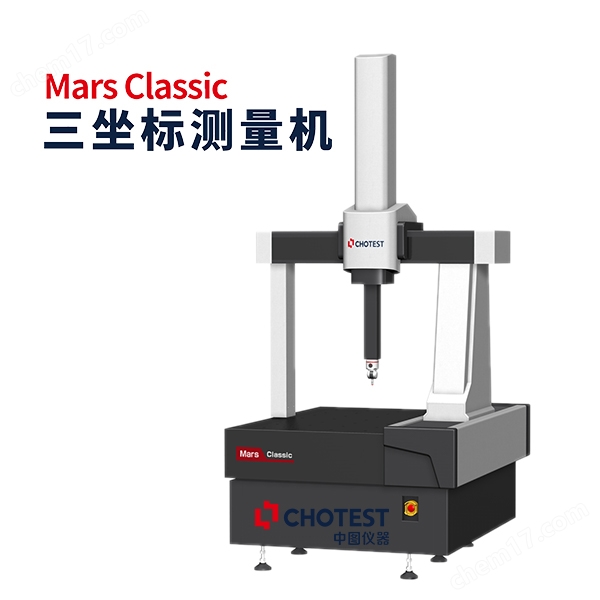

Mars是由中圖儀器設計和生產的，具有高性價比的一款移動橋式測量機，支持觸發探測系統，能夠對各種零部件的尺寸、形狀及相互位置關系進行檢測。
支持中圖Power DMIS、Rational DMIS、ARCOCAD等測量軟件，支持中圖Alpha系列控制器、Pantec控制器、雷尼紹UCC控制器等；
1.三軸均采用低熱膨脹系數的花崗巖導軌，機器具有良好的溫度適應性，抗時效變形能力。
2.環抱式氣浮布局，使機器在高效穩定運行的同時保持高精度。
3.關鍵部件一體鑄造成型，重量輕，強度高，提升機器精度及運動平穩性。
4.Z軸采用柔性平衡系統，降低摩擦阻力，提高Z軸運動精度。
5.采用高精度、高分辨光柵尺，確保機器高精度和長時間穩定。
6.高剛性傳動方式，保證機器傳動的平穩性和剛性。
7.開放式的工作臺面，具備良好的承載能力，以及開闊的測量視野。
8.氣壓檢測安全裝置，時刻監測Z軸不因斷氣而下墜，確保測座測頭使用安全。
Mars中圖國產高精度三坐標測量機可用于機械制造、汽車工業、電子工業、航空航天工業以及計量檢測等領域，是現代工業檢測和質量控制的檢測設備。
Mars中圖國產高精度三坐標測量機，控制器、測頭測座、軟件全自主研發，安全可控。
測控部分的配置可以根據需求進行選擇不同的型號和品牌。
1、控制器

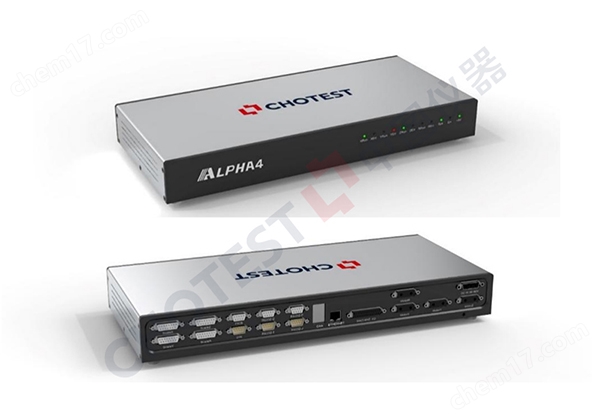

中圖Alpha系列控制器，是中圖自主研發的三坐標控制器，可以匹配中圖自己研發的測頭測座系統和主機系統。
性能特點：
全閉環直流伺服電機驅動控制技術，具有優異的伺服跟隨控制能力；
固態電子開關設計，無大功率繼電器，具有更小的體積和沖擊電流，更高的可靠性；
同步PWM控制技術和共模抑制設計，環路響應快，驅動效率高，發熱低；
微秒級速度前瞻軌跡規劃算法，實現高效平滑運動和高空間運動重復性；
控制器符合I++標準，能兼容市面上的主流測量軟件。
2、測座

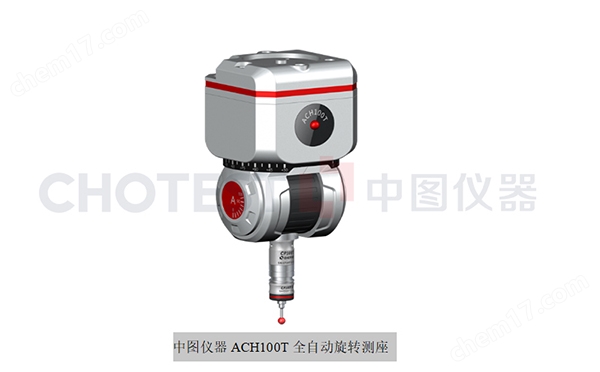

ACH100T全自動旋轉測座為中圖儀器自主研發的自動旋轉測座，可實現測頭在A 軸和B 軸以7.5 度為增量移動，該測座具有720個可重復定位空間位置，可配置長達300mm 加長桿。精度超進口測座。
性能特點：
測座能實現A角度0-105°，B角度-180°-﹢180°的運動；
測座采用精密的6點定位，實現測座的高定位精度；
關鍵零部件采用復合材料、高強度材料；
測座通過動態防撞、靜態防撞設計，確保測座的使用安全。
3、測頭

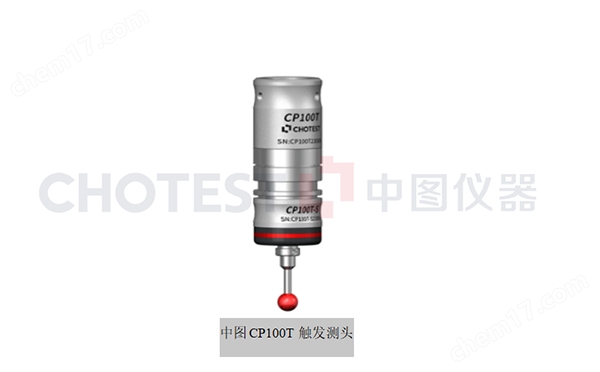

CP100T觸發測頭為中圖儀器自主研發的機械式觸發測頭，可以在空間5個方向進行觸發受力，經過長時間的反復對比測試，性能優于同類型進口測頭。精度高，穩定性好。
4、測量軟件

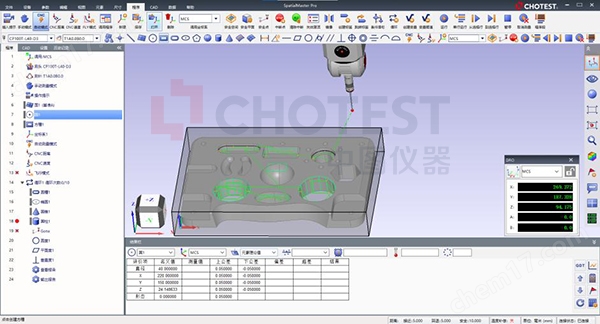

Power DMIS測量軟件是中圖儀器自主研發的三坐標測量分析軟件，擁有自主可控的核心技術。該軟件支持DMIS與I++標準協議，并通過了德國PTB認證。
主要特點：
（1）界面簡潔友好，互動性強。各功能模塊易識別和理解，用戶可以快速上手；
（2）機型庫、測頭系統、I++插件、DMIS轉化功能，極大提高軟件的兼容性和適配性，并得以豐富各種應用場景；
（3）概要程序模式消除掉冗長的DMIS代碼顯示，大大降低對用戶編程技能的要求，參數化視圖交互功能實現所設即所測；
（4）創建元素提供多種測量和構造方法，用戶可以按需設置，既增加測量應用場景，又通過豐富的視圖工具快捷設置視圖顯示；
（5）提供路徑顯示和碰撞檢測，利于直觀形象的查看設備運動路徑，保證安全高效測量；
（6）數據中心提供豐富多樣的數據管理功能，可實現數據的本地化管理，也可按客戶需求導入數據庫，適用于各類企業和行業。
