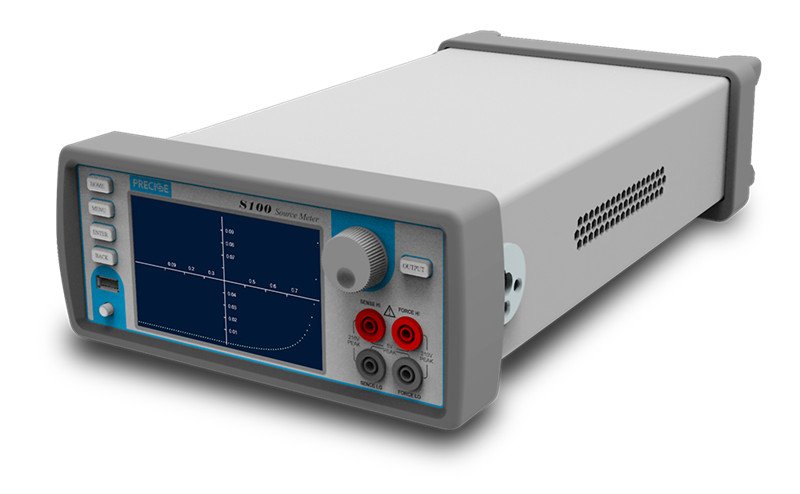

一、S系列電流源表基本功能

集多種功能為一體的精密測量?jī)x器，主要是測量電氣性能

SMU可以當電源,萬用表或電源/測量組合.

當電源時：

可編程電壓源

可編程電流源

當萬用表時：

數字電壓表(電流源,輸出電流為0,測電壓)

數字電流表(電壓源,輸出電壓為0,測電流)

數字歐姆表(電流源,輸出電流為一定值,測電壓)

當電子負載時：

可編程恒壓負載

可編程恒流負載

當電源/測量表組合（SMU）：

電壓源與電流測量

二、主要應用在哪些場景

●分立器件特性測試：電阻、二極管、發光二極管、齊納二極管、PIN二極管

●BJT三極管、MOSFET、SiC、GaN等器件；

●能量與效率特性測試：LED/AMOLED、太陽能、電池、DC/DC轉換器；

●傳感器特性測試：電阻率、霍爾效應等；

●有機材料特性測試：電子墨水、印刷電子技術等；

●納米材料特性測試：石墨烯、納米線等；

●激光器特性測試：窄脈沖LIV測試系統；

●功率器件：靜態測試系統；

●電流傳感器：動靜態參數測試系統；

三、數字源表的基本原理和結構

原理

SMU可以單獨作為恒定電壓源或者恒電流源來使用，也可以單獨作為電壓表或電流表來使用。然而，它們的強大之處在于同時將提供信號源的功能與測量的功能緊密融合為一體，向待測器件（負載）提供驅動電壓同時測量其中流過的電流，或是向負載提供驅動電流同時測量其兩端的電壓。

結構

SMU的電路結構（如下圖所示）能夠保護待測器件，防止待測器件遭受意外過載、熱擊穿和其他一些問題的破壞。其中的電流源和電壓源都是可編程的，并且利用回讀功能實現**的器件測量完整性。如果回讀的結果超過了編程設定的極限值，那么信號源就會鉗位在極限值上，從而保護待測器件。

S系列電流源表認準生產廠家武漢普賽斯儀表，普賽斯S系列、P系列源表標準的SCPI指令集，Y秀的性價比，良好的售后服務與技術支持，詳詢一八一四零六六三四七六；普賽斯儀表是手家國產數字源表生產廠家，產品已經歷3年迭代完善，對標2400、2450、2611、2601B、2651、2657等；
