E系列
直接聯系
武漢普賽斯儀表有限公司
武漢
10-20萬元
E系列
594
3500V高精度大電壓源優勢：10ms級的上升沿和下降沿；單臺最大3500V的輸出；同步電流測量；
3500V高壓程控電源ms級上升沿優勢：
十ms級的上升沿和下降沿；
單臺**3500V的輸出；
0.1%測試精度；
同步電流測量；

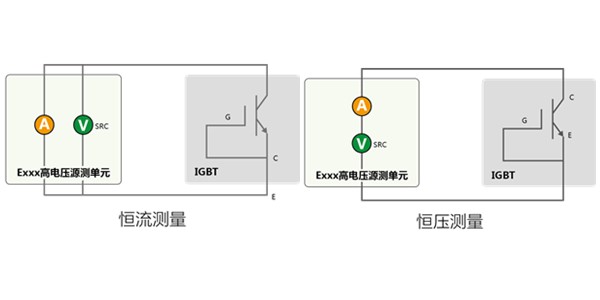

支持恒壓測流，恒流測壓，便于掃描測試；
簡介
高電壓源測單元具有輸出及測量電壓高（3500V）、能輸出及測量微弱電流信號（1nA）的特點。設備工作在D一象限，輸出及測量電壓0~3500V，輸出及測量電流0~100mA。支持恒壓恒流工作模式，同時支持豐富的I-V掃描模式。
設備可應用于IGBT擊穿電壓測試、IGBT動態測試母線電容充電電源、IGBT老化電源、防雷二極管耐壓測試、壓敏電阻耐壓測試等場合。其恒流模式對于快速測量擊穿點具有重大意義。
技術指標
電壓性能參數：
電壓 | 源 | 測量 | ||
量程 | 分辨率 | 準確度±(% rdg.+volts) | 分辨率 | 準確度±(% rdg.+volts) |
100V | 10mV | 0.1%±40mV | 10mV | 0.1%±40mV |
600V | 60mV | 0.1%±100mV | 60mV | 0.1%±100mV |
1000V | 100mV | 0.1%±300mV | 100mV | 0.1%±300mV |
1500V | 150mV | 0.1%±400mV | 150mV | 0.1%±400mV |
2200V | 220mV | 0.1%±700mV | 220mV | 0.1%±700mV |
3500V | 350mV | 0.1%±900mV | 350mV | 0.1%±900mV |
電流性能參數：
電流 | 源 | 測量 | ||
量程 | 分辨率 | 準確度±(% rdg.+volts) | 分辨率 | 準確度±(% rdg.+volts) |
1uA | 100pA | 0.1%±1nA | 100pA | 0.1%±1nA |
10uA | 1nA | 0.1%±5nA | 1nA | 0.1%±5nA |
100uA | 10nA | 0.1%±50nA | 10nA | 0.1%±50nA |
1mA | 100nA | 0.1%±300nA | 100nA | 0.1%±300nA |
10mA | 1uA | 0.1%±5uA | 1uA | 0.1%±5uA |
100mA | 10uA | 0.1%±10uA | 10uA | 0.1%±10uA |
Z大輸出功率：350W，300V/100mA（不同型號有差異）；
輸出電壓建立時間：< 5ms；
輸出接口：E100:三同軸BNC；E200、E300:KHV（三同軸），支持四線測量；
掃描：支持線性、對數及用戶自定義掃描；
通信接口：RS232、以太網；
保護：支持急停；
觸發：支持trig IN及trig out；
尺寸：19英寸2U機箱；
0.1%高精度高壓源3500V訂貨信息
型號 | E100 | E200 | E300 |
源精度 | 0.1% | 0.1% | 0.1% |
測量精度 | 0.1% | 0.1% | 0.1% |
Z大功率 | 120W | 220W | 350W |
Z小電壓量程 | 100V | 100V | 100V |
Z大電壓量程 | 1200V | 2200V | 3500V |
Z小電流量程 | 1uA | 1uA | 1uA |
Z大電流量程 | 100mA | 100mA | 100mA |
更多有關3500V高壓程控電源ms級上升沿的信息找武漢生產廠家普賽斯儀表為您解答，詳詢一八一四零六六三四七六
