數字源表多在高校實驗室、科研單位使用，數字源表可廣泛用于半導體器件特性測試中，省錢省地，節約測試臺空間，同時實現了大動態測試范圍，集電壓、電流輸入輸出及測量等多種功能于一體，那么在選擇數字源表時，需要注意哪些方面呢？

1.源的輸出范圍

這個輸出范圍包括電流輸出范圍和電壓輸出范圍。

例如：

普賽斯儀表S300：其電流輸出**范圍為1A，電壓輸出**范圍為300V;

普賽斯儀表S200：其電流輸出**范圍為1A，電壓輸出**范圍為100V;

普賽斯儀表S100：其電流輸出**范圍為1A，電壓輸出**范圍為30V

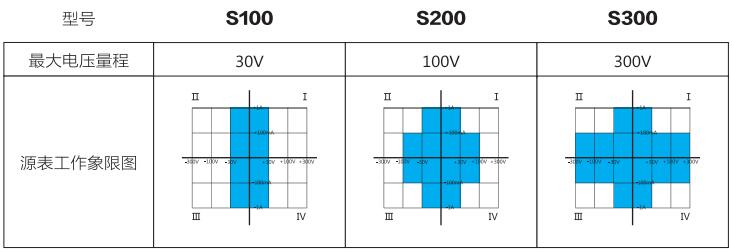

在這里請注意：由于源表有總功率的限制，其輸出不能同時達到電流輸出和電壓輸出的**值，而是在不同的區間，其輸出范圍有不同的限制，

因此我們?cè)谶x購源表的時候，一定要考慮到需要測量的樣品器件的電流電壓的**范圍，然后參考儀器的參數手冊，看是否符合測試要求。

2.測量的精度

這里測量的精度包含了電流測量精度和電壓測量精度。

在實踐當中，用戶關心更多的是電流的測量精度，同樣值得注意的是源表的測量精度也是分量程的，并不是全范圍的精度都是一樣，例如在1uA范圍內的量程其精度比1mA，10mA要高很多。

用戶常常混淆的一個概念是量程和測量精度的關系，量程是一個檔位的概念，相當于在這個檔位測量的**值、而測量精度是在該量程內測量的分辨率及準確度，我們舉個例子：例如一個稱重的儀器，100克是它的一個檔位，也就是說在這個檔位，它**能稱重100克的物體，但測量精度根據精密程度可能是精確到1微克，1毫克等等。

具體的測量精度就可以參考每種型號的Datasheet（數據表）。

3.通道數

一般情況下的源表只有一個通道，也就是只有一路測量及輸出通道，雖然有的源表有前后兩個面板都可以接線，但在使用的時候只能選擇某一個面板輸出。單通道的源表包括：S100、S200、S300型；

雙通道的源表可以理解為兩個單通道的源表集成在了一起，這樣一臺雙通道的源表就可以直接測試三端器件，利用2臺普賽斯S型源表即可達到雙通道的效果。

還有一些用戶認為四線法測量需要雙通道的源表才能完成，實際上任何一款單通道的源表都直接支持4線法的測量，跟雙通道沒有任何關系

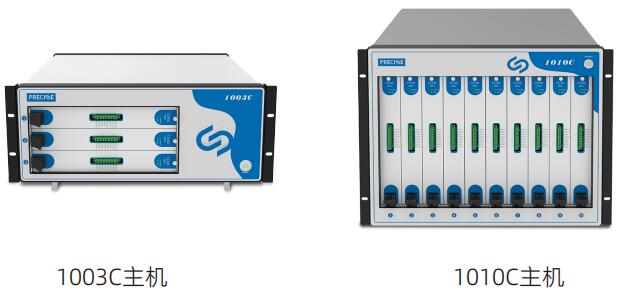

多通道數字源表可以選擇普賽斯儀表CS系列；

4.測量的速度（采樣率）

除了精度和測量范圍之外，測量的速度是用戶*關心的問題了，我們經常會聽到用戶這么問：這款表一秒鐘能采多少個點？指標上明明寫著每秒能采XXX個點，怎么實際上一秒鐘才幾個點，相差幾十倍？

采樣率不是一個固定的數值、它受到很多因素的影響，其中有以下幾個主要因素：

NPLC（積分周期）：這個值越大，測量的精確性和穩定性越好，但測量的速度越慢。

測量信號的大小及量程：固定量程比自動量程要快，在自動量程的情況下，如果測量電流信號很小（尤其是在光電器件的暗電流的時候），其采樣速度會大幅下降。

5.是否支持脈沖輸出

目前普賽斯儀表的S系列源表是不支持脈沖的

6.關于軟件

S系列軟件，兼容2400和2450，對使用2400和2450搭建的已有測試系統，可以實現替換，而無需修改測試系統軟件。

7.關于測試搭建

簡易測試連接電極直接測試，其它要求可采取與探針臺，測試機配套使用。
