長軸深井消防泵
直接聯系
上海連高泵業（集團）有限公司
上海
面議
上海連高
長軸深井消防泵
640

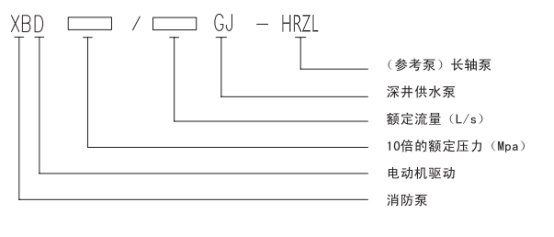

長軸深井消防泵型號說明
長軸深井消防泵的優點:
1、引進的水利模型和機構設計，采用亞什蘭工藝知芯、葉片流道部位環氧涂復等多重新工藝，零部件選材使用進口人本軸承減少軸承損耗，可承受120度高溫；及德國的密封，經久耐用防酸堿，效率高，使用壽命長。
2、采用甩砂環裝置，迷宮式結構使砂粒無法進入軸承
3、采用非焊接一體鑄造的不銹鋼流道式葉輪、防纏繞設計無堵塞；精車精磨不銹鋼泵軸，軸的徑向跳動控制在美國標準0.13mm以內，泵運行平穩，噪音低。
4、選用QT450球墨鑄鐵及HT250等各種牌號的不銹鋼耐腐蝕材料，以滿足用戶的各種特殊使用工況和技術要求。
5、產品效率高，水泵泵頭完全浸入在液下，不存在自吸時間，水泵啟動時，同步加壓供水；
6、泵葉輪浸入水中，無需底閥、無需灌引水和軸真空可直接起動，非常方便可靠；3、直接安裝在水池之上，僅兩條支梁及槽鋼梁支撐固定即可，無需吸水管路；
7、泵**潛水及吸水高度可達十米左右，立式結構，占地面積小，基建投資少。
8、液下長度可依據水池深度定制，從而保證能抽到*低水位。
長軸深井消防泵工作原理及結構說明
長軸深井消防泵的工作原理：電機通過軸帶動在液下工作的葉輪旋轉，流體通過葉輪獲得能量后經空間導葉轉換方向，沿著內外管之間的流道，豎直上升，經出水彎管換成水平方向流出。
本泵是以中心旋轉體和泵體兩部分組成。其中旋轉體部分是由葉輪、軸、套筒式剛性聯軸器(聯軸節和聯軸套)、軸承、彈性柱銷聯軸器等組成。泵體部分的由濾網、空間導葉、外管、內管、橡膠軸承架、底座、出水彎管、軸承體、電機座等構成。
泵整個部分都與出水彎管連接在一起，通過底板固定，旋轉體部件以上部的雙滾動軸承、中間導軸承部件都與出水彎管連接在一起，通過底板固定。旋轉體部件以上的雙滾動軸承、中間導軸承部件和空間導葉內的下導軸承部件支撐。同時通過填料函側面的潤滑水接管注入清潔的潤滑水(介質為清水時可取消內管)，源源不斷的沿著內管和軸之間的流道區潤滑、冷卻導軸承(PFC)..這是立式長軸泵在輸送含有固體顆粒介質等惡劣工況時能進行正常工作的關鍵所在。

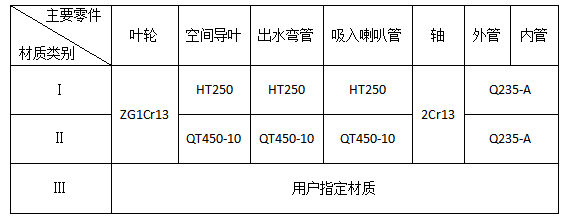

長軸深井消防泵主要零件材質

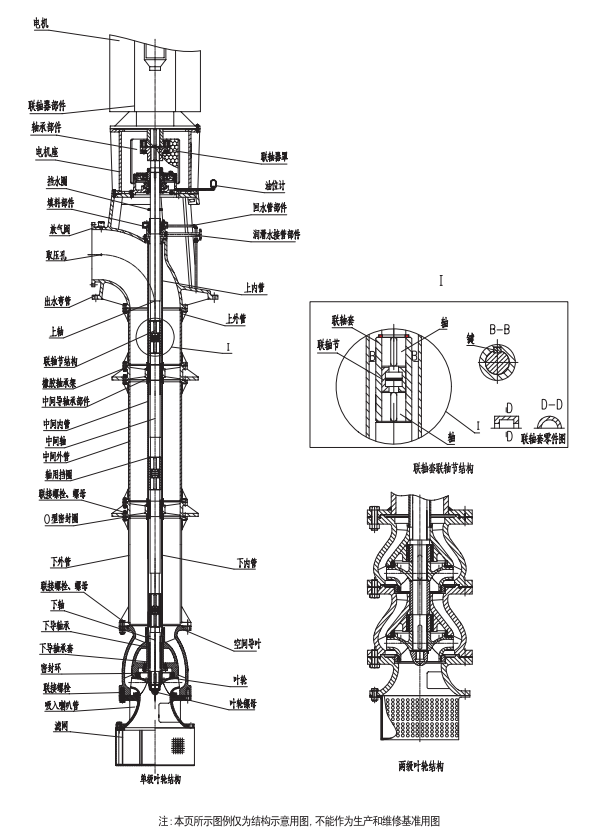

長軸深井消防泵的結構圖
