產品概況：

1、長軸消防泵簡介

長軸消防泵系由單個或多個離心式或混流式葉輪和導流殼、揚水管、傳動軸、泵座、電機等部件組成的立式泵。泵座和電機位于井口（或水池）上部，電機的動力通過與揚水管同心的傳動軸傳遞給葉輪軸，驅動葉輪產生流量、揚程。

長軸消防泵其性能參數、技術條件均符合國家新頒布的GB6245-2006《消防泵》標準的要求。質量可靠、性能穩定。

2、性 能 范 圍：

   流量Q：5-45L/s

   壓力P：0.30-10.5MPa

   功率N：5.5-45kW

   轉速 n：2900r/min

3、使用條件：

    1. 電源要求：

   （1）額定頻率為50赫茲，電機端額定電壓應保證為380±5%伏的三相交流電源

   （2）變壓器負載功率不應超過其容量的75%。

   （3）變壓器距井口較遠時，應考慮輸電線線壓降，對功率大于45KW的電機，要求變壓器到井口距離不超過20米，大于20米時，要求輸電線規格比配電纜規格大兩個等級，并考慮線壓降。

   2. 水質要求：

   （1）一般無腐蝕性清水。

   （2）水中固體物含量（按重量計）不大于0.01%。

   （3）酸堿度PH值在6.5—8.5范圍內。

   （4）硫化氫含量不大于1.5毫克/升。

   （5）水溫不高于40℃。

  不含有任何油類。超出以上介質要求時請與本公司聯系，我們有整套的解決方案。

4、主 要 特 點

1. 是立式多級取水設備，占地面積小，工作部件可伸至百米以下提取流體介質，有多種驅動方式。

2. 根據抽送介質等使用條件的不同，可提供不同材料、不同結構和不同要求的電機以滿足客戶的各種工況需要。

3. 具有流量范圍大、揚程高、結構緊湊、運行穩定等特點。

5、結 構 說 明

干式電機消防泵組由三大部分組成：即工作部分、揚水管部分、井上部分。

1、工作部分

   本部分由工作部件和濾水器部件組成。工作部件由導流殼、葉輪、錐形套、殼軸承和葉輪軸等零件組成。葉輪為封閉式結構。殼體之間用螺栓聯接。在導流殼和葉輪上可配耐磨環。

2、揚水管部分

   本部分由揚水管、傳動軸、聯軸器和支架部件等組成。揚水管用法蘭或管螺紋聯接。傳動軸材料為2Cr13或不銹鋼，當傳動軸軸承部位磨損后，如果是螺紋連接的揚水管，可調換二根短揚水管的安裝位置，即可再次使用。如果是法蘭連接的揚水管，可調換傳動軸上下方向，即可再次使用。螺紋連接揚水管的電動機消防泵在泵座與*上端的揚水管的連接處配有特制的鎖緊環， 可有效地防止揚水管脫落事故。

3、井上部分

本部分由泵座部件、消防電動機消防泵專用電動機、電機軸、聯軸器等部件組成?？蛇x配電控箱、出口短管、進排氣閥、壓力表、止回閥、閘閥和橡膠或不銹鋼伸縮節。

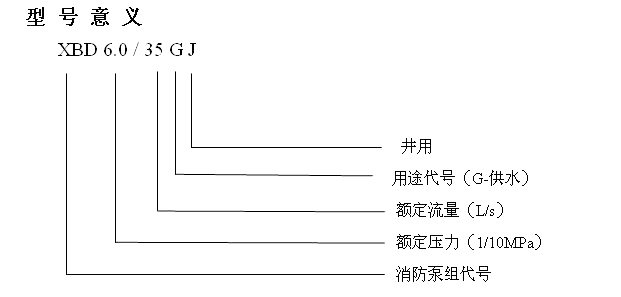

型號說明：

安裝使用方式：

安裝前的準備

    （1）檢查井筒質量和清洗水池(井)：檢查井筒內徑尺寸和直度是否符合水泵使用條件的要求，清除水池(井)中一切污泥雜物。

    （2）檢查地基質量和泵房：井口的基礎應能承受泵的全部重量，保證水泵在長期使用中不變形。泵房的建筑應以泵拆裝方便、保證水泵井上部分的工作不受自然條件影響為原則。

    （3）工具、設備的準備，除制造廠有償提供的夾板工具外，尚需準備如下工具和設備。

          a. 能承受泵組重量并具有一定富裕量的4米左右高的三角架一副；

          b. 能承受泵組重量并具有一定富裕量的手動或電動葫蘆一個；

          c. 鉗工工具一套；

          d. 適合該泵的管子鉗二把；

          e. 能承受泵組重量并具有一定富裕量的鋼絲繩一根；

           f. 枕木數根。

          此外，還需準備油脂、紗布、鋼刷、刀片等物品。

    （4）檢查并清理零部件：按隨泵帶來的《產品裝箱單》清點泵全套零部件及資料。用煤油將需要安裝的零部件所有配合面（螺紋、止口、端面等）清洗干凈，橡膠軸承不得與油類接觸，以防橡膠變形。檢查所有零件的配合面是否有磕碰、劃傷、油污等，若有，則應仔細進行修整并涂油防銹。

    在生產廠裝配好的工作部件，不要拆開重裝，但要檢查工作部件的傳動部分是否轉動均勻、靈活，軸向串量是否符合要求。 將傳動軸兩端用“V”型鐵架起，用千分表檢查測量傳動軸的彎曲情況，其圓跳動量在全長范圍內不超過0.4mm，否則應重新進行校直。

安裝順序

    （1）將濾水器部件安裝在工作部件的下端。用夾板夾住工作部件的上端，用起吊設備吊

起工作部件放入井筒內，將夾板落在事先放在井口上的二根枕木上。

    （2）將另一副夾板夾在短揚水管的一端連同短傳動軸一起吊起，先將短傳動軸通過聯軸器與葉輪軸擰緊（傳動軸的螺紋均為左旋螺紋），再將短揚水管與已放入井筒內的工作部件聯接好，然后將支架安放在揚水管法蘭凹止口內（對于螺紋連接的揚水管，則把支架部件旋入聯管器的中間位置），與揚水管的端面緊密接觸。

依此辦法，將應安裝的揚水管全部裝入井筒內。

注意：在安裝過程中，應觀察裝好的泵軸是否在揚水管中間。若在中間，再將支架部件安放在揚水管法蘭凹止口內（對于螺紋連接的揚水管，則把支架部件旋入聯管器的中間位置，用支架扳手旋緊），這時應測量軸端面至支架部件平面的距離。每安裝一組揚水管和傳動軸均測量一次，看其是否一致，如果一致則表示安裝無誤，如果相差太多，則應停止安裝找出問題的原因。若傳動軸偏斜，不在揚水管中間，應將軸吊起少許，轉動180°然后落下，若傳動軸偏斜方向改變，說明軸已彎曲，應把軸校直或更換。若偏斜方向不變，說明揚水管不直，應把揚水管卸掉，檢查揚水管端面及支架部件上、下面是否平整，有無雜物，排除后重新安裝。

    （3）將傳動裝置軸（用專用電機驅動時，則為電機傳動軸）裝在傳動軸上端。

    （4）將*上端揚水管與泵座部件組裝在一起。吊起泵座部件置于井口上方，使傳動裝置軸（或電機傳動軸）穿過泵座中間的填料函孔。將短管與放在井口上的揚水管聯接好。對于螺紋連接揚水管的泵，應吊起整臺泵，再次旋緊鎖緊環。

    （5）當用專用立式電機驅動時，將電機上端的防護罩卸下，拆去調整螺母和傳動盤。吊起電機，使電機傳動軸穿過電機的空心軸，用螺栓將電機擰緊在泵座上。檢查電機傳動軸與空心軸的對中心性，若不對中，則應調整，保證完全對中為止，然后，校正電機轉向。

    （6）當用普通立式電機驅動時，首先將聯軸器部件中的下聯軸器帶鍵套入傳動裝置軸， 旋上調節螺母。吊起電機，在電機軸上帶鍵套入上聯軸器，將兩片擋圈卡入電機軸環形槽中， 通過旋轉調節螺母，保證調節螺母上端面與上聯軸器下端面距離8～10mm。電機用螺栓固定在泵座部件上，用螺栓穿過上下聯軸器及調節螺母，使它們緊固在一起。 用手旋轉聯軸器部件，轉子部分轉動應均勻，無明顯卡滯現象。

安裝時的注意事項：

    （1）吊裝時，被吊裝的部件切勿與地面及其它硬物碰撞，保證已清洗干凈的零部件不磕碰劃傷，不沾有泥沙或其它臟物。

    （2）凡有螺紋、止口和結合面的部位，在安裝時，必須均勻地涂一層黃油，橡膠軸承應涂滑石粉，不能與油類接觸。

    （3）傳動軸用聯軸器聯接時，應確保兩傳動軸端面緊密接觸，其接觸面應位于聯軸器的中部。

    （4）每根揚水管安裝完后未裝支架之前，應用樣板或量具檢查軸是否與管同心，若偏斜較大時，應查找原因，或更換揚水管、傳動軸來保證。

    （5）每裝完3～5 根揚水管以后，應及時檢查軸伸出的長度是否有變化，若軸伸出長度變化很顯著時，應查明原因，進行調整。

（6）裝配完畢后，所剩下的零件均是所帶的備件和工具，應妥善保管，切勿丟失。

泵組的起動、運轉和停車
