Nexflow 環形氣刀,環形風刀,圓風刀,圓氣刀,氣環擦洗器

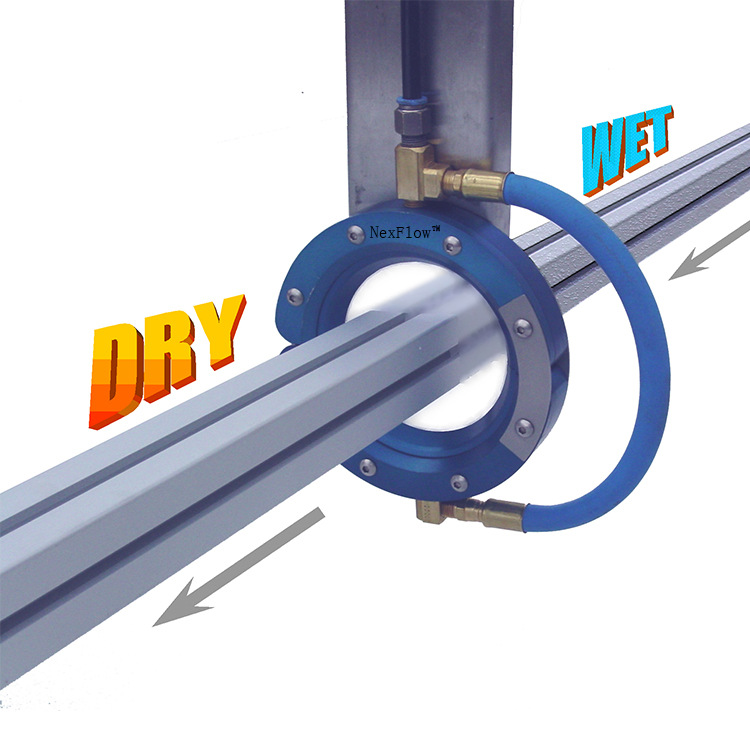

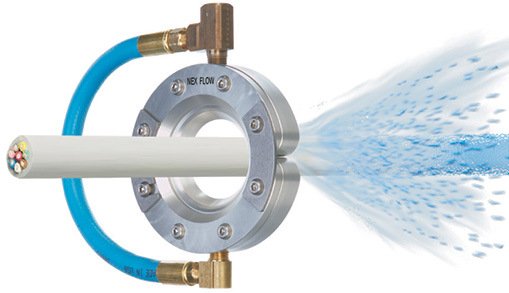

Nex Flow Ring-Blade?氣環擦洗器(環形風刀)是專門為管道、電纜, 各種型材等產品提供連續吹除、干燥、或冷卻的設備。根據科恩達效應原理，通過消耗少量的壓縮空氣，在引流30倍的環境空氣后，形成均勻的360度圓錐形氣流環，能快速吹除通過環中的管道、電纜等產品上的污物、水等物質。
相對于環形鉆孔和環狀噴嘴結構的系統，耗氣量更低，也更易于安裝和維護。

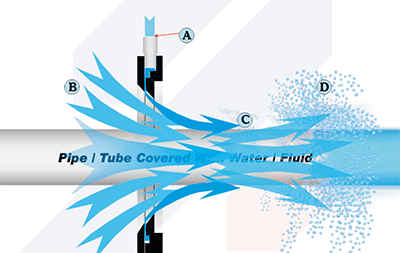

1. 環形風刀工作原理：
如上圖，壓縮空氣A進入環形風刀后，通過內部0.05毫米高度的環形間隙吹出，形成一個高速的薄氣流環。通過科恩達效應原理及風刀特殊的構造，此薄片氣流環將引流30倍的環境空氣B，而形成一個高強度的360°錐狀沖擊氣流順著產品的管裝表面C高速流動,通過強剪切力將管件表面的水分或灰塵吹走。可用于管道外壁清潔， 電纜吹干等應用。

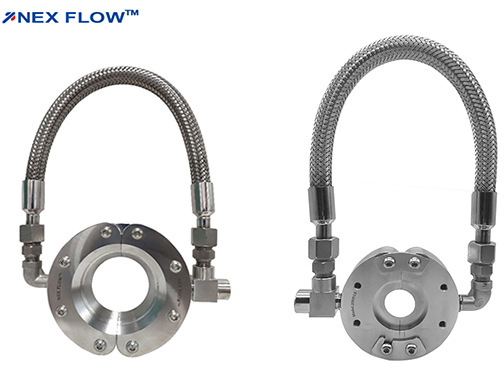

2. Nex Flow環形風刀材質：
Nex Flow環形風刀的制造材質為鋁合金或不銹鋼，鋁合金環形風刀在制造工藝上全部經過抗氧化電鍍處理，其抗腐蝕能力和表面硬度大大提高。不銹鋼環形風刀材質為304不銹鋼。

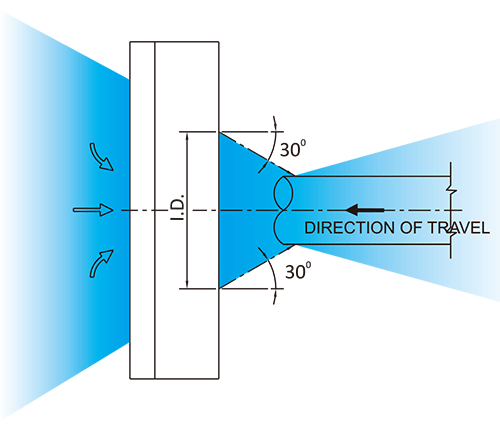

3. Nex Flow環形風刀氣幕錐度：
4. Nex Flow環形風刀特點:
* 無電器件、無活動件，免維護，安裝簡便。
* 設計為兩個半圓型組件的鏈接形式，易于打開和閉合。
* 引流30倍環境空氣，氣流高速、大流量、強沖擊力、低噪音。
* 納克斯（Nexflow）環形風刀提供5年質保， 隨貨贈送進氣口快插接頭。

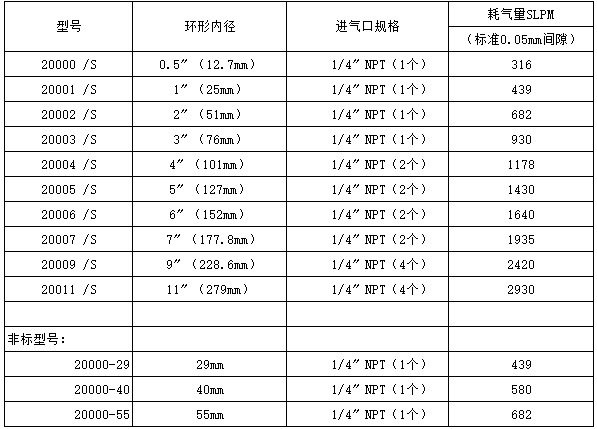

5.Nex Flow環形風刀型號:
（S表示不銹鋼材質）
說明：
如果是應用于吹水應用，為達到理想的效果，進氣壓力建議為0.55MPa或以上，下圖為在該進氣壓力下耗氣量參數。隨著進氣壓力的變化, 耗氣量也會發生相應變化。
SLPM（標準升/分鐘）是指空氣在常溫常壓下的狀態， 即以上所示耗氣量是指被折算為空氣被壓縮前的體積大小。

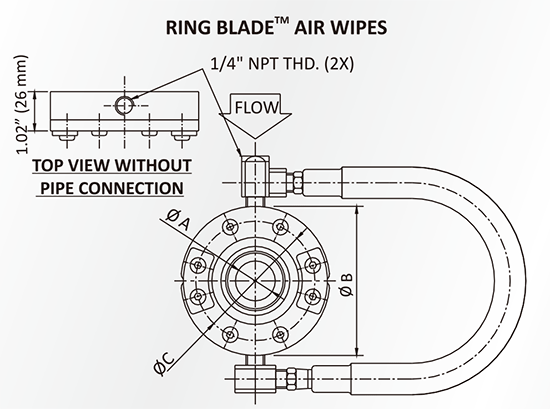

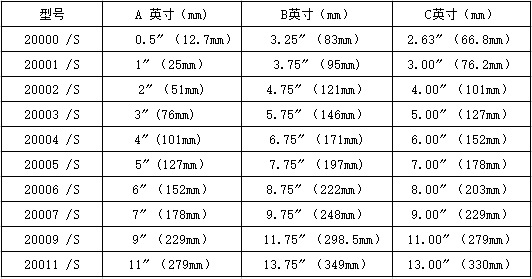

6.環形風刀尺寸：
備注: 4"及以上型號的環形風刀需從兩側同時進氣, 無連接軟管.
7、安裝說明：
環形風刀由兩個半圈所圍成，通過兩個連接片連接，如上圖所示。
每個半圓上的螺絲孔都為M6的通孔，其背面除端部的兩個螺孔被連接片所占用外，其他螺孔都可用于安裝固定。
