AM10~AM75
直接聯系
中山市智捷精密機械配件有限公司
加拿大
1萬元以下
NEXFLOW
AM10~AM75
1546
空氣放大器,空氣增強器，氣流增強放大器（air amplifier）―NexFlow廢氣粉塵煙霧吸除、吹除水分粉塵、吹風冷卻類設備
空氣放大器的作用與抽風機和吹風機類似，利用柯恩達效應原理，通過消耗一小部分壓縮空氣，引流數十倍的環境空氣，形成一側吹，另一側吸的功能區，適用于廢氣粉塵煙霧吸除,水分吹除干燥，吹風冷卻等應用。

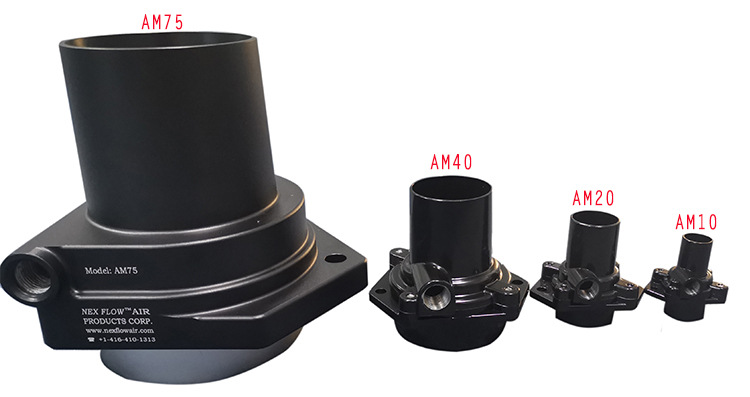

Nex Flow空氣放大器分為可調空氣放大器和標準空氣放大器兩大類。

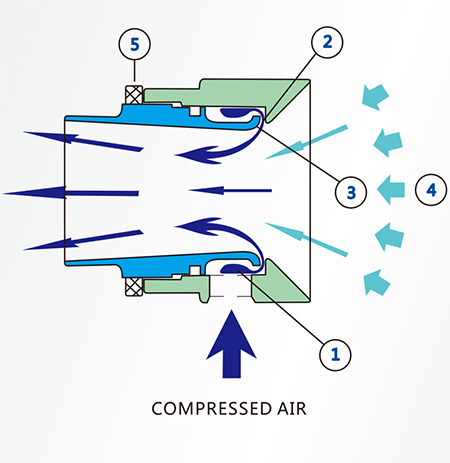

1. 空氣放大器工作原理
如圖，當壓縮空氣通過其內部0.05～0.15毫米的環形可調窄縫后,向出口側（左側）噴出， 通過科恩達效應原理及空氣放大器的特殊結構，吸氣側（右側）**25倍的環境空氣可被吸入，并與原始壓縮空氣一起向出氣側吹出。用于廢氣煙霧、粉塵氣體的吸除處理，以及吹風冷卻降溫、水分吹除等應用。
可調型空氣放大器的環形窄縫③是可調的，其調節范圍為0.05～0.15毫米，可調節間隙大小來改變進氣量的大小，以適應不同應用的需求，間隙設置完成后，將固定環⑤旋緊固定住即可。(產品詳細資料請見：可調型空氣放大器)
標準空氣放大器的環形窄縫③是采用一個標準厚度0.05mm或0.08mm的墊片來產生此間隙，適合于絕大對數應用場合，并且標準空氣放大器設計有安裝法蘭用于固定連接。

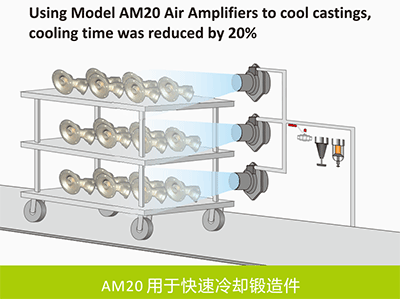

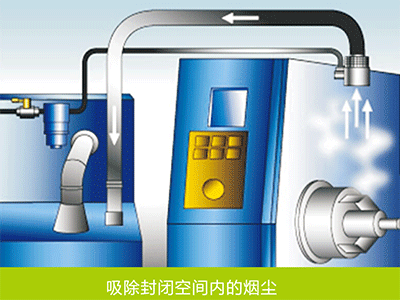

2.Nex Flow空氣放大器應用示意圖
3.Nex Flow空氣放大器的優勢
空氣放大器為純機械結構，非電氣設備， 僅靠壓縮空氣驅動，使用安全,可于危險環境下使用。
內部無任何磨損件，使用壽命長達10年以上 。
空氣放大器的結構簡單緊湊，體積小，便于安裝，免維護。
納克斯（Nexflow）空氣放大器提供5年質保， 隨貨贈送進氣口快插接頭。
4. 標準空氣放大器材質：鋅合金

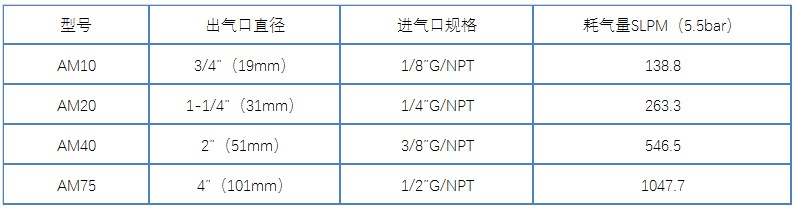

5. 標準空氣放大器型號與技術參數：
注:
說明：以上耗氣量為進氣壓力5.5Kg，出風口間隙為0.05mm狀態下的耗氣量SLPM（標準升/分鐘）標準升是指空氣在常溫常壓下的狀態， 即以上所示耗氣量是指被折算為空氣被壓縮前的體積大小。
空氣放大器除一般可用作吹除應用外，AM40和AM75還常用作吸除應用，其吸入側真空度很高，可用于煙霧、粉塵吸除等。

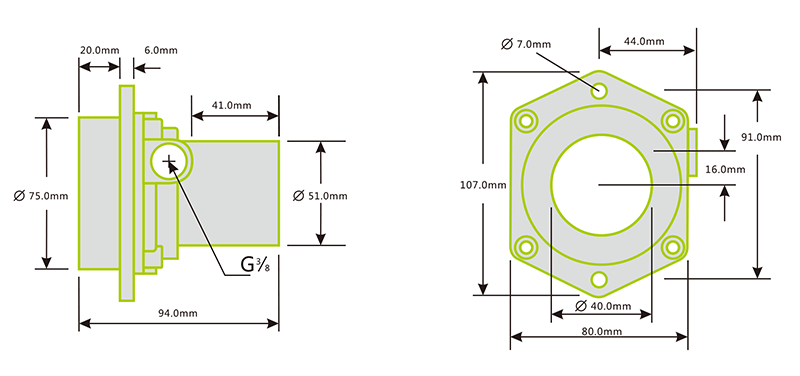

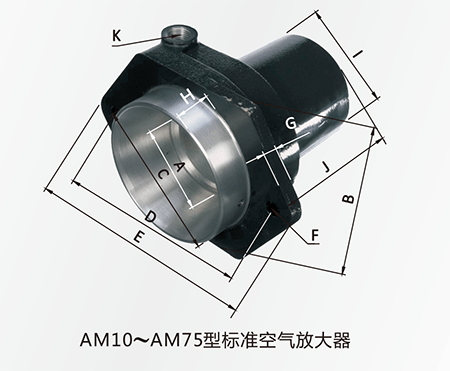

單位：mm
AM10空氣放大器

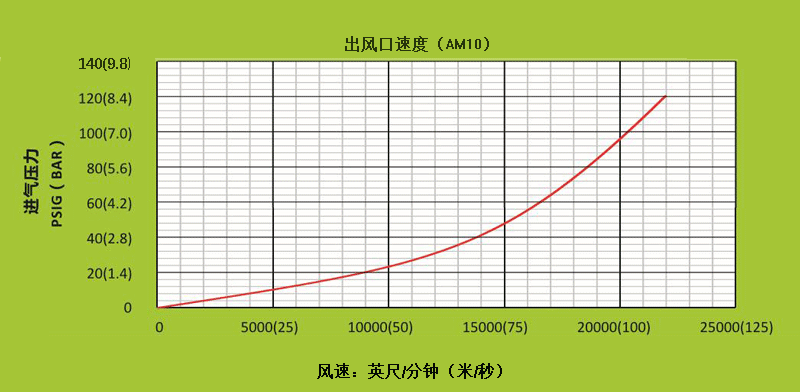

不同進氣壓力下， 出風口處的風速：

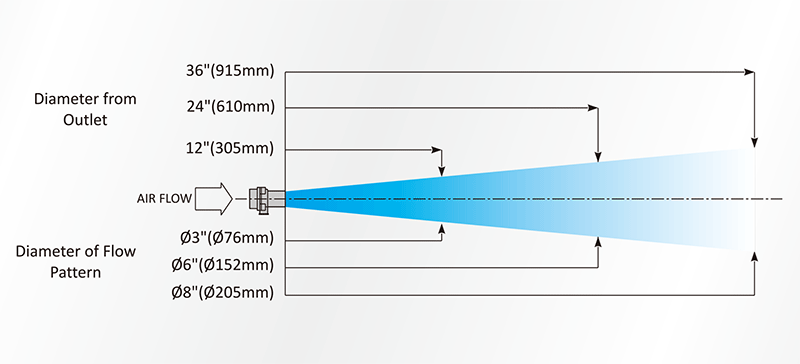

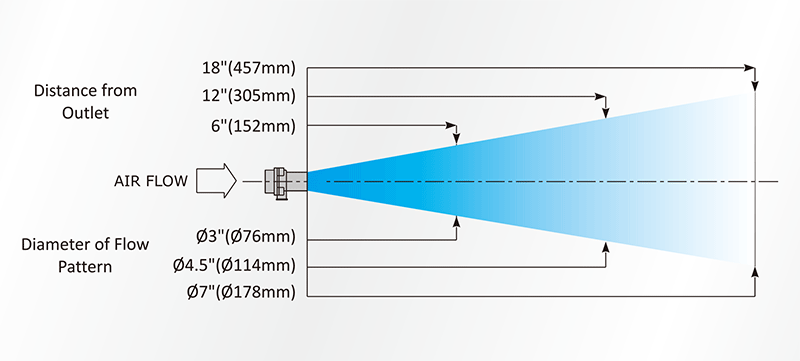

氣柱擴散度：
AM20空氣放大器

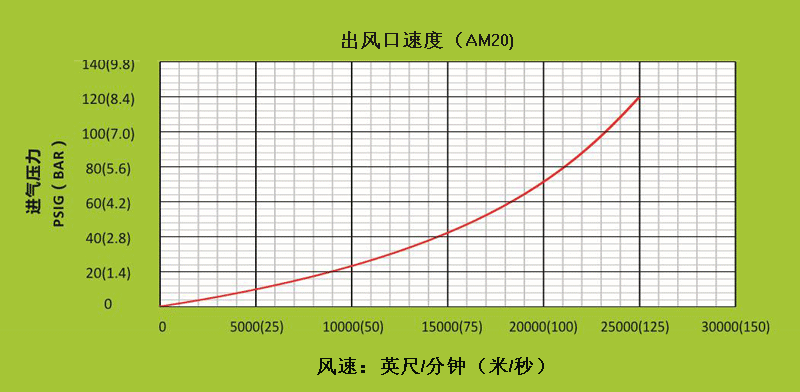

不同進氣壓力下， 出風口處的風速：

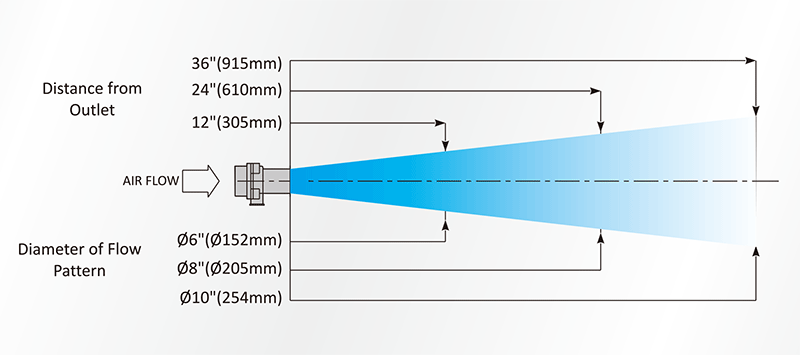

氣柱擴散度：
AM40空氣放大器

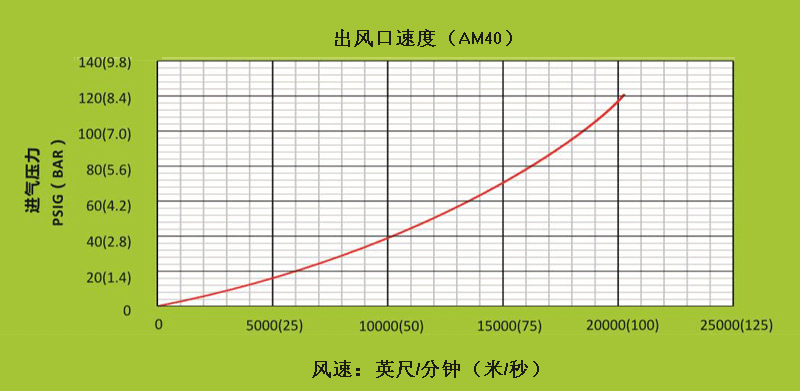

不同進氣壓力下， 出風口處的風速：

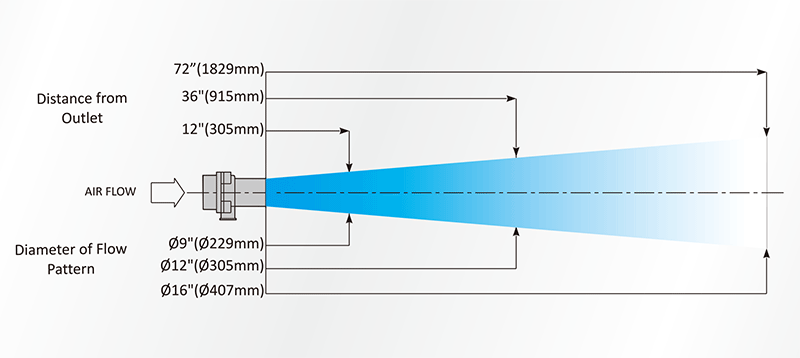

氣柱擴散度：
AM75空氣放大器
不同進氣壓力下， 出風口處的風速：
氣柱擴散度：
AM40截面圖：

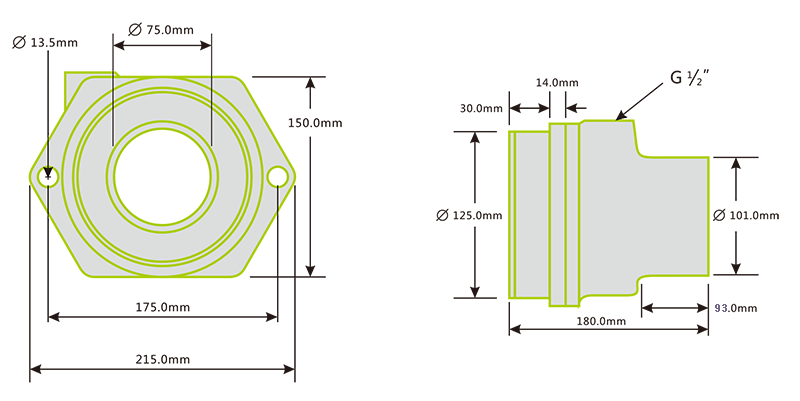

AM75截面圖：
6. 選配件

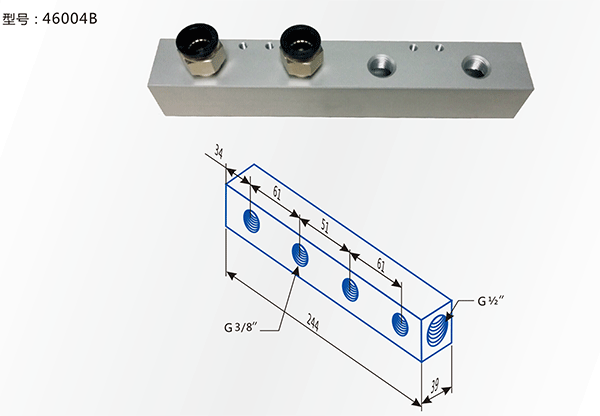

氣路分配器：可將主氣管過來的壓縮空氣分成幾條支氣管,便于安裝。

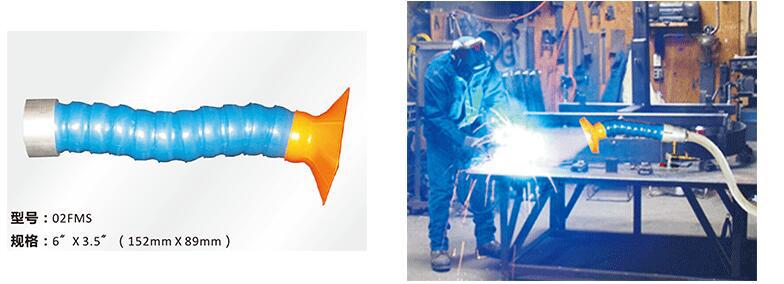

喇叭型吸入罩: 對于40002或AM40型空氣放大器,在應用于吸入應用時,安裝喇叭型吸入罩，可加大吸入面積：
