板式給料機結構一：主軸驅動裝置

一、板式給料機主軸驅動裝置定義

　　安裝在板式給料機出料端機架上的驅動軸，被稱為主軸驅動裝置。

二、主軸驅動裝置的作用

為重板給料機提供工作動力。工作時電機功率傳輸到減速機上經過變速后傳到與之相配套的傳動軸上，傳動軸帶動與之相配套的鏈輪，鏈輪帶動鏈條運動，再有鏈條帶動槽板和槽板上的物料運動，完成輸送目的。

三、主軸驅動裝置結構組成：

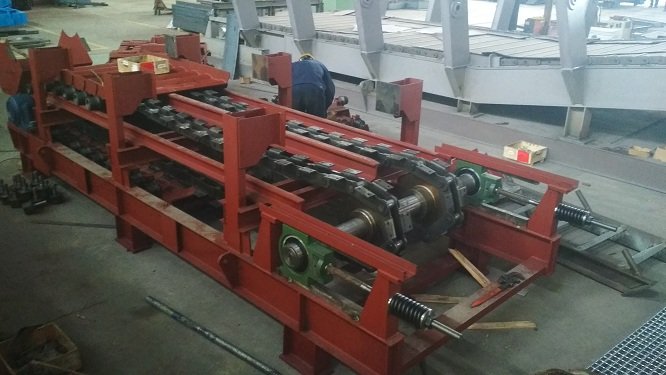

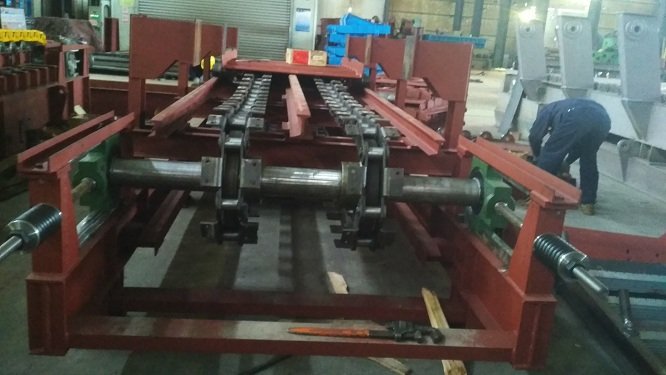

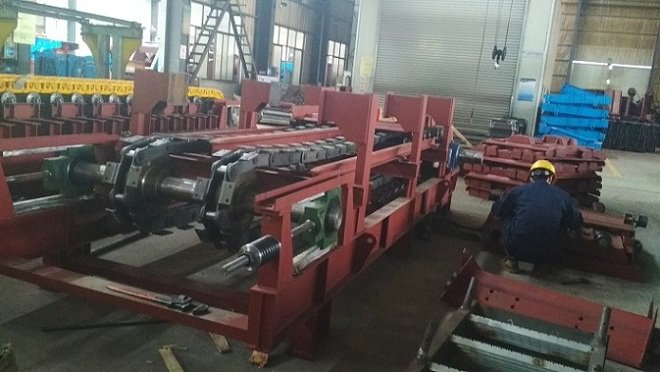

主軸驅動裝置由1根主軸，2個軸承座，2個驅動鏈輪，電機，減速機等組成。

四、裝配方式：

1）主軸固定在軸承座上，軸承座固定在板式給料機機架上，驅動鏈輪與主軸的裝配有二種形式：輕型和中型板式給料機的鏈輪和主軸的裝配是通過熱漲裝配，而重型板式給料機的鏈輪是通過漲緊套與主軸裝配。

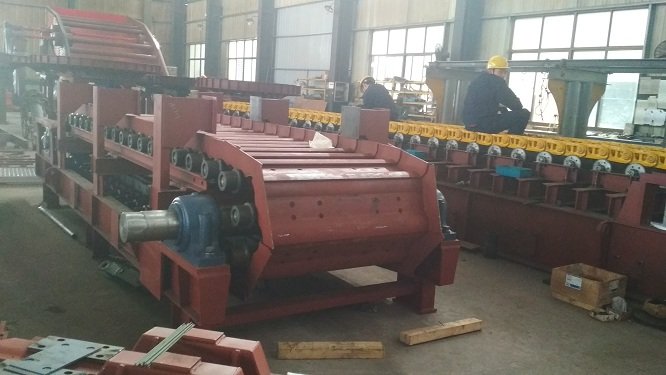

2）主軸與減速機的裝配有二種，老式的傳動部分是通過主軸的聯軸器和減速機的聯軸器連接，新型的板式給料機傳動方式是由空心軸減速機套裝在主軸的軸頸上，通過鎖緊盤鎖緊。這種傳動方式大大減少了傳動部分空間，也減少部分基建費用。

四、制造要求

1）鏈輪制造要求：

鏈輪齒面不應有任何影響強度的缺陷，齒面硬度不應低于55HRC,淬硬層深度不應小于3mm。用于主軸裝置和驅動裝置中的漲套和鎖緊盤，其安全系數不應低于2.

鏈輪安裝要求：鏈輪軸線與水平面的平行度公差為鏈輪軸二軸承間距的0.15/1000，鏈輪軸線對機架縱向中心線的垂直度公差為鏈輪二軸承間距的1/1000.

主軸材料:40Cr合金鋼

熱處理方式:調質

硬度:HB220-250

主軸抗扭疲勞極限:167N/mm2

主動鏈輪材料:40Cr

處理方式:調質

硬度:HB220-250

五、板式給料機主軸驅動裝置的使用注意事項

　　1.定期檢查主軸上鏈輪的磨損是否正常。

　　2.安裝主軸的鎖緊盤時，需要同步加勁，防止出現打滑情況。
