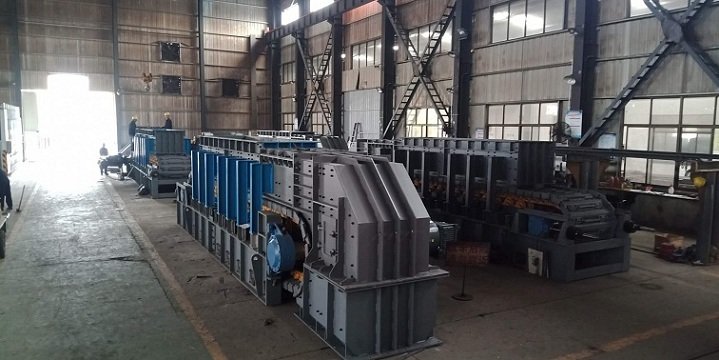

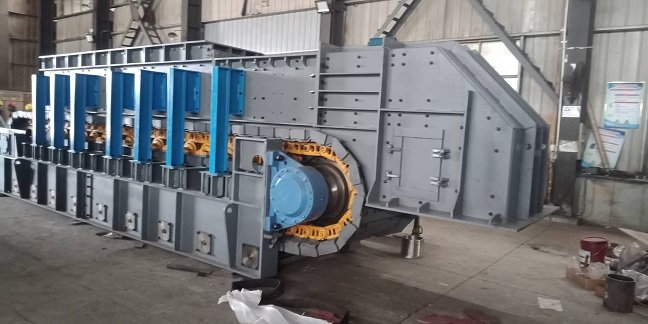

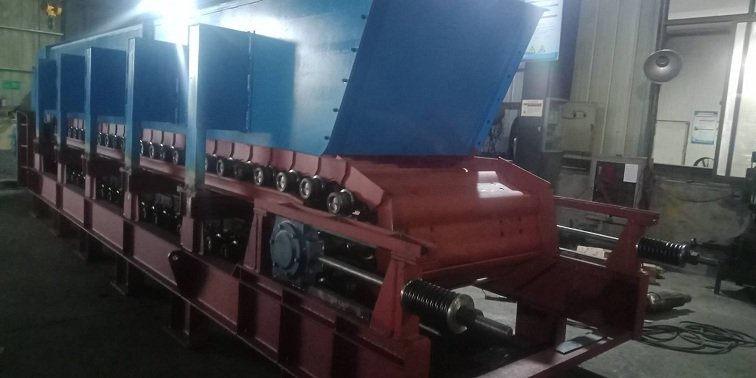

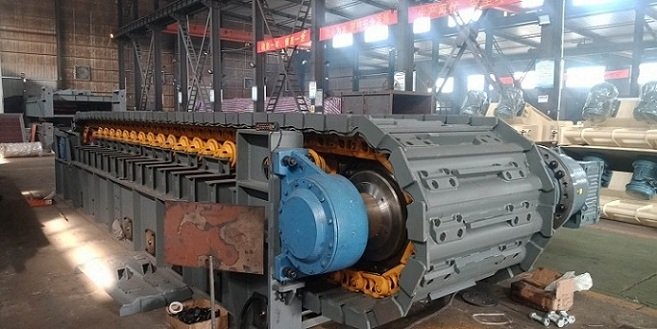

板式給料機托輪支撐結構的制作方法

背景技術：

    板式給料機在使用過程中，由于物料自重加上卸料沖擊，容易造成板式給料機托板變形。現有的板式給料機，將托輪3通過托輪軸、蓋板固定在機架上，機架上設有撐筋。由于受力集中在蓋板與托輪軸連接處，長期使用后，托輪軸容易發生傾斜，造成托輪下沉，使得托輪失效。

技術實現要素：

我公司提供一種板式給料機托輪支撐結構，結構簡單，設計巧妙，使得托輪支撐結構受力均勻，穩定牢靠，使用壽命長。

技術方案：

板式給料機托輪支撐結構，包括托輪軸、托輪，其特征是，設有圓筒，圓筒焊接在板式給料機機架上，圓筒與板式給料機主軸平行設置；托輪軸上設有一支撐環、第二支撐環，一支撐環、第二支撐環與托輪軸垂直設置；圓筒內設置托輪軸，第二支撐環位于圓筒內并與圓筒內壁相配合；托輪軸兩端伸出圓筒外，托輪軸一端可轉動地設置托輪，托輪軸通過**支撐環與圓筒相連接。

與**支撐環連接的圓筒端部?jī)?nèi)壁設有圓環槽；**支撐環包括**圓柱部和第二圓柱部，**圓柱部和第二圓柱部同軸設置，第二圓柱部的外徑小于**圓柱部的外徑；第二圓柱部伸入圓筒內并與圓環槽相配合；**圓柱部與圓筒法蘭連接。

  圓筒位于機架立板和機架立筋交匯處，圓筒分別與機架立筋、機架立板焊接連接，機架立板外側的圓筒通過機架立筋進行支撐；

  機架立板內側的圓筒兩側設有兩個對稱設置的斜支撐，斜支撐與機架立筋垂直設置，斜支撐與圓筒焊接連接；機架立板內側的圓筒通過機架立筋、斜支撐進行支撐。

**支撐環靠近托輪。**支撐環、第二支撐環均與托輪軸焊接連接。

有益效果：

一）本結構增設圓筒，使得托輪軸的受力點，由單一的蓋板與托輪軸的連接處，分散至**支撐環、第二支撐環及其對應的圓筒上，且采用**、二支撐環，使得周向均勻受力，使得整個結構受力更加均勻，穩定性好，更加牢靠。

二）本實用新型將**支撐環設計為臺階結構，一是便于**支撐環的定位，二是通過第二圓柱部支撐圓筒，分散受力，三是通過**圓珠部與圓筒法蘭連接，進一步提高穩定性。

三）本實用新型利用現有機架立板上的立筋對圓筒進行豎向支撐，在托輪側，即受力更大的位置，增設左右兩個斜支撐，通過4個支撐對圓筒進行定位，防止圓筒變形位移，保證托輪使用效果。本實用新型托輪支撐結構通過上下左右四個方向進行支撐托輪，使得不易傾斜，方便拆卸。

四）將**支撐環的位置設計為靠近托輪，對受力更大托輪側圓筒進行強有力的支撐。

五）**支撐環、第二支撐環均與托輪軸焊接連接，加工制造容易，穩定性好。

技術總結

本實用新型結構簡單，設計巧妙，使得托輪支撐結構受力均勻，穩定牢靠，使用壽命長。
