一、產品概述
FTP搪瓷泵系單級單吸懸臂式離心泵，分別采用波紋管機械密封、WB2機械密封和新型動力密封等裝置，配有閉式葉輪和開式葉輪可供選擇，結構合理、安全可靠、檢修方便，是化工、制藥、染料、冶金、機械、環保等企業輸送懸浮顆粒小于0.2mm的腐蝕性液體的適合設備。

二、型號意義

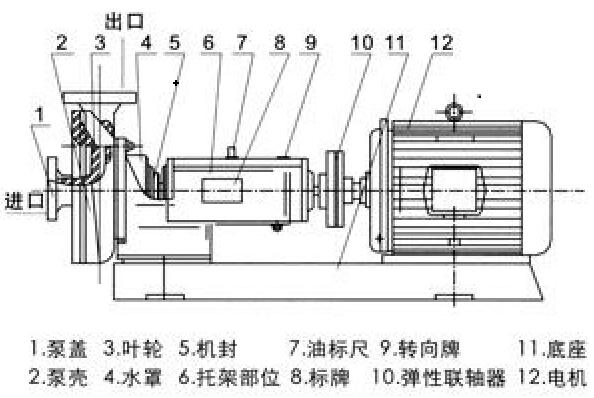

三、結構示意圖

四、泵的型號及性能參數

型號	流量 m3/h	揚程 M	電機KW	轉速 r/min	進口mm	出口mm
32FTP-20(W)	10	20	2.2	2900	DN32	DN25
40FTP-25(W)	10	25	2.2	2900	DN40	DN25
50FTP-35(W)	20	35	4	2900	DN50	DN40
65FTP-40(W)	25	40	5.5	2900	DN65	DN50
80FTP-50(W)	40	50	7.5-11	2900	DN80	DN50
100FTP-37(W)	80	37	15	2900	DN100	DN65
100FTP-37(W)	100	37	18.5	2900	DN100	DN65

1、本泵及電機安裝在一個底座上，用彈性塊聯軸器聯接，安裝時必須注意，電機與泵在同一中心線上，整機應水平放在基泵上，用地腳螺栓固定，在可能存在可燃性氣體場合，應選用防爆電機。

2、安裝管路時，接管法蘭端面必須與泵的進出口法蘭端面平行。

3、泵安裝前應清洗管道，除去污垢，進水管徑不得小于泵進出口口徑，常溫時，泵與介質液面垂直位差不得大于真空吸上高度，高溫或流阻較大時，垂直位差相應縮小。

4、加注潤滑油（N32），油面高度為軸承直徑的三分之一。

5、若選用波紋管機械密封的則聯接冷卻系統。

6、點動電機，調整電機旋轉方向與轉向牌一致。

7、操作順序：

（1）開機：開啟泵前閥門，開啟冷卻水開關，啟動，調節泵后閥門達到運行需要。

（2）停機：關閉泵后閥門，存在倒灌時還需要關閉前閥，停機，關冷卻水。
