YW液下排污泵
直接聯系
無錫市宏通耐酸泵閥制造有限公司
江蘇
面議
宏通耐酸泵閥
YW液下排污泵
1114
一、產品概況
YW型無堵塞液下排污泵是我公司在QW潛水排污泵的基礎上，根據用戶的要求及使用條件，方式不同，進行合理設計而成的，其水力模型同QW型泵相同。
其特點如下：
1采用大流道搞堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50％的固體顆粒。
2設計合理，配套電機合理，效率高，節能效果顯著。水力性能先進，整機效率高，運轉噪音低。泵為立式單吸單級離心排污泵，進出口中心線在同一水平線上，進出口法蘭相同，故安裝拆卸十分方便，占地面積小，可像閥門一樣安裝在管路的任何位置上。
3機械密封采用雙道串聯密封，材質為硬質耐磨碳化硅材質，具有耐用、耐磨等特點，可以使泵安全連續運行。
4泵結構緊湊，體積小，移動方便，安裝簡便。泵與電機直接同軸，屬機電一體化產品，結構緊湊，性能穩定。
5用戶可根據現場需求配備液位自動控制柜，根據所需液位變化，自動控制泵的啟停，不需專人看管，使用方便。
6泵為立式結構，工作時泵體浸在液體中因而很容易啟動，不存在排氣抽空問題，同時具有無泄漏等特點，液下深度可根據客戶要求定制，常規版本為0.5-2.5米，也可生產6米液下深度版本。
7接軸結構先進可靠，泵與電機采用聯軸器聯接，泵軸尺寸精密，保證了泵平穩運行，留有足夠的安全系數。
8在使用有效揚程范圍內，電機不會發生運行過載。
9泵有單管安裝和雙管安裝兩種，支承件有圓盤和方盤安裝。（根據客戶要求提供）

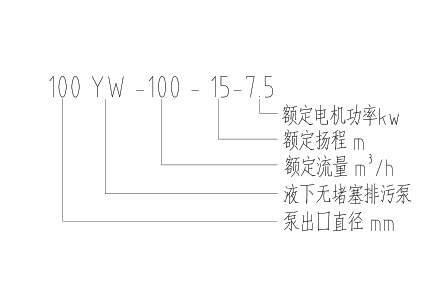

二、型號意義

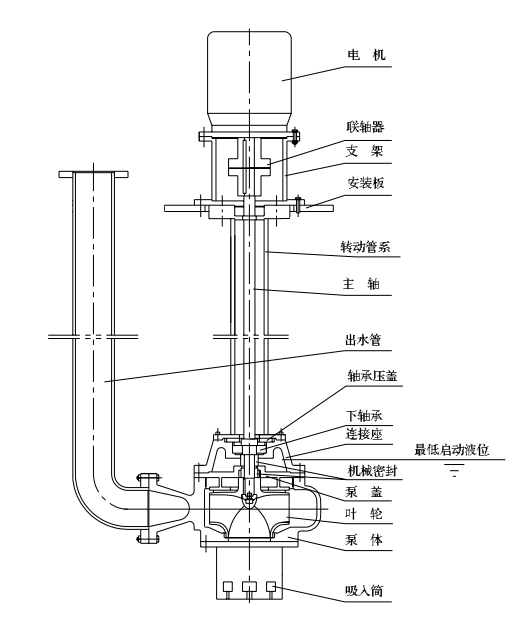

三、結構示意圖
四、泵的型號與性能參數
型號 | 流量 | 揚程 m | 電機Kw | 轉速 | 出口mm |
25YW-8-22-1.1 | 8 | 22 | 1.1 | 2900 | DN25 |
32YW-12-15-1.1 | 12 | 15 | 1.1 | 2900 | DN32 |
40YW-15-15-1.5 | 15 | 15 | 1.5 | 2900 | DN40 |
40YW-15-30-2.2 | 15 | 30 | 2.2 | 2900 | DN40 |
50YW-20-7-0.75 | 20 | 7 | 0.75 | 2900 | DN50 |
50YW-10-10-0.75 | 10 | 10 | 0.75 | 2900 | DN50 |
50YW-20-15-1.5 | 20 | 15 | 1.5 | 2900 | DN50 |
50YW-15-25-2.2 | 15 | 25 | 2.2 | 2900 | DN50 |
50YW-18-30-3 | 18 | 30 | 3 | 2900 | DN50 |
50YW-40-15-4 | 40 | 15 | 4 | 2900 | DN50 |
50YW-25-32-5.5 | 25 | 32 | 5.5 | 2900 | DN50 |
50YW-20-10-7.5 | 20 | 10 | 7.5 | 2900 | DN50 |
65YW-25-15-2.2 | 25 | 15 | 2.2 | 2900 | DN65 |
65YW-37-13-3 | 37 | 13 | 3 | 2900 | DN65 |
65YW-25-30-4 | 25 | 30 | 4 | 2900 | DN65 |
65YW-30-40-7.5 | 30 | 40 | 7.5 | 2900 | DN65 |
65YW-35-50-11 | 35 | 50 | 11 | 2900 | DN65 |
65YW-35-60-15 | 35 | 60 | 15 | 2900 | DN65 |
80YW-60-18-5.5 | 60 | 18 | 5.5 | 2900 | DN80 |
80YW-40-7-2.2 | 40 | 7 | 2.2 | 1450 | DN80 |
80YW-43-13-3 | 43 | 13 | 3 | 2900 | DN80 |
80YW-40-15-4 | 40 | 15 | 4 | 2900 | DN80 |
80YW-65-25-7.5 | 65 | 25 | 7.5 | 2900 | DN80 |
100YW-80-10-4 | 80 | 10 | 4 | 1450 | DN100 |
100YW-110-10-5.5 | 110 | 10 | 5.5 | 1450 | DN100 |
100YW-100-15-7.5 | 100 | 15 | 7.5 | 1450 | DN100 |
100YW-80-20-7.5 | 80 | 20 | 7.5 | 1450 | DN100 |
100YW-100-25-11 | 100 | 25 | 11 | 1450 | DN100 |
100YW-100-30-15 | 100 | 30 | 15 | 1450 | DN100 |
100YW-100-35-18.5 | 100 | 35 | 18.5 | 1450 | DN100 |
125YW-100-15-11 | 100 | 15 | 11 | 1450 | DN125 |
125YW-130-20-15 | 130 | 20 | 15 | 1450 | DN125 |
150YW-145-9-7.5 | 145 | 9 | 7.5 | 1450 | DN150 |
150YW-180-15-15 | 180 | 15 | 15 | 1450 | DN150 |
150YW-180-20-18.5 | 180 | 20 | 18.5 | 1450 | DN150 |
150YW-180-25-22 | 180 | 25 | 22 | 1450 | DN150 |
150YW-130-30-22 | 130 | 30 | 22 | 1450 | DN150 |
150YW-180-30-30 | 180 | 30 | 30 | 1450 | DN150 |
150YW-220-30-37 | 220 | 30 | 37 | 1450 | DN150 |
200YW-300-7-11 | 300 | 7 | 11 | 980 | DN200 |
200YW-250-11-15 | 250 | 11 | 15 | 980 | DN200 |
200YW-250-15-18.5 | 250 | 15 | 18.5 | 1450 | DN200 |
200YW-400-10-22 | 400 | 10 | 22 | 1450 | DN200 |
200YW-400-13-30 | 400 | 13 | 30 | 1450 | DN200 |
200YW-300-15-22 | 300 | 15 | 22 | 1450 | DN200 |
200YW-250-22-30 | 250 | 22 | 30 | 1450 | DN200 |
200YW-350-25-37 | 350 | 25 | 37 | 1450 | DN200 |
200YW-400-30-45 | 400 | 30 | 45 | 1450 | DN200 |
