QBY氣動隔膜泵
直接聯系
無錫市宏通耐酸泵閥制造有限公司
江蘇
面議
宏通耐酸泵閥
QBY氣動隔膜泵
1324
一、產品概況
本單位生產的QBY系列氣動隔膜泵是一種新型輸送機械，是目前國內新穎的一種泵類。采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。選用材質有泵體鑄鐵、鋁合金、PP增強塑料、不銹鋼、襯氟等，膜片有四氟、丁氰橡膠、山道橡膠供選擇。
使用注意事項
1．如壓縮空氣有臟物進入，將會影響泵的正常啟動。
2．在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。
更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。
氣動隔膜泵故障排除：
1．拆卸氣動隔膜泵之前，將左右邊的氣室及液室分別標上記號以助于后續的再組裝動作。
2．使用扳手將連接出口管與液室的小卡箍松開，拆除出口管即可看到閥球和閥座，拿出球和座并檢查泵的其他備件有磨損、化學腐蝕、裂痕等現象。
3．使用扳手將連接進口管與液室的小卡箍松開，拆除出口管即可看到閥球和閥座，拿出球和座并檢查泵的其他備件有磨損、化學腐蝕、裂痕等現象。
4．使用扳手將液室和泵的中間體分開，拆除液室即可看到膜片及膜片夾板。
5．使用工具或扳手固定膜片外夾板左右邊緣，將隔膜裝置與中間體分開。然后順時針旋轉松開隔膜裝置。移出膜片外夾板后，將軸從中間體取出。
6．使用夾鉗(加墊木板)將軸與膜片裝置分開，檢查軸、夾板、膜片是否損壞和腐蝕現象。
7．安裝從步驟6到步驟1。

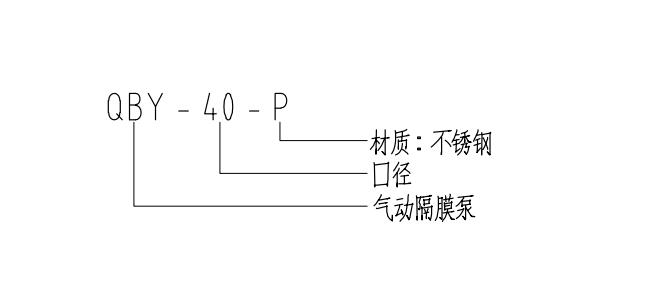

二、型號意義

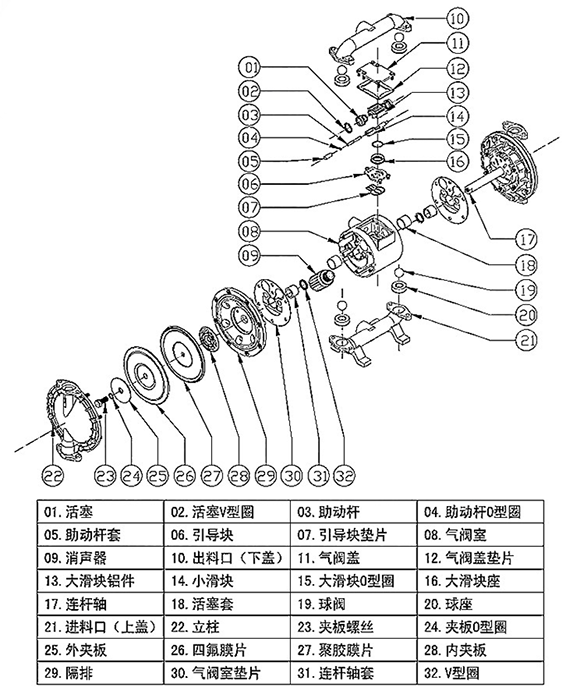

三、結構示意圖
四、泵的型號與性能參數
型號 | 流量 | 揚程 | 出口壓力 | 吸程 | ****允許顆粒直粒 | ****供氣壓力 | ****空氣 |
QBY-10 | 0～0.8 | 0～50 | 6 | 5 | 1 | 7 | 0.3 |
QBY-15 | 0～1 | 0～50 | 6 | 5 | 1 | 7 | 0.3 |
QBY-25 | 0～2.4 | 0～50 | 6 | 7 | 2.5 | 7 | 0.6 |
QBY-40 | 0～8 | 0～50 | 6 | 7 | 4.5 | 7 | 0.6 |
QBY-50 | 0～12 | 0～50 | 6 | 7 | 8 | 7 | 0.9 |
QBY-65 | 0～16 | 0～50 | 6 | 7 | 8 | 7 | 0.9 |
QBY-80 | 0～24 | 0～50 | 6 | 7 | 10 | 7 | 1.5 |
QBY-100 | 0～30 | 0～50 | 6 | 7 | 10 | 7 | 1.5 |
