概述

黑水角型調節閥是專門針對煤化工工藝（其工況具有高壓差、強沖刷、強腐蝕、介質中含有固體顆粒的特點）設計制造，用于氣化和渣水處理工段，主要作用是控制氣化爐和碳洗塔的液位及對排出的黑水進行多級閃蒸，以便回收灰水及熱量，因此采用特殊的材料和結構設計。

特點

閥門維修方便

閥門的設計充分考慮到零部件的易更換性，可以在現場方便的更換閥芯、閥桿、閥座和填料等零部件，整閥的維護十分方便。

采用上下導向管結構

上下導向管可以使閥桿更穩定的動作，而且下導向管不但可以刮出粘結在閥桿上的附著物，有效的防止填料腔內結硅，又可以抑制閥桿震動。

閥體為角型結構

    流路簡單、阻力小、泄露少，適用于高壓差、高粘度、含有懸浮物和顆粒狀物質流體的調節，可以避免結焦、堵塞，也便于清洗。

采用MP雙缸氣動活塞執行機構

不用增加儲氣罐即可實現故障位置的開關，而且增大了閥門的輸出力，提高了穩定性以及調節的精度。

流道設計流暢

閥體流道采用流線型設計，介質在閥內流動時，沒有急轉彎或滯留點，可**限度的減小流阻及沖蝕。

材質選擇考究

流體經過閥座喉部時，其壓力降低到介質在此溫度的飽和蒸汽壓以下，介質被氣化形成固液氣三相流，閃蒸介質及固體顆粒沖蝕會對普通材料造成破壞，所以閥座鑲嵌YG11高硬度耐磨合金，閥芯采用不銹鋼基體+YG11合金，提高閥座閥芯的抗沖刷性。

技術參數和特性

1公稱通徑：DN50 ~ DN300

2壓力等級：Class150 ~ Class1500

3連接方式：法蘭

4使用溫度：-196℃ ~566℃

5閥體材料：WCB、A105、304、316、雙相不銹鋼等

6閥門內件：316、316L、雙相不銹鋼、INCNEL625、MONEL等

7泄露等級：ANSI CLASS VI級

8適用介質：煤漿、黑水、灰水等

9結構形式：角式調節閥

10驅動方式：氣動

11流量特效性：線性、等百分比

12執行機構：MP雙氣缸活塞執行機構，氣源接管304SS

13附件：氣源附近有過濾減壓閥、數字型定位器、氣源擴大器、氣鎖閥、快速排氣閥等

14性能：定位器防爆等級：Exd II CT4 、CT6等級

        防護等級：IP65

        可調范圍：50；1

        回差：小于全行程的1.5%

        線性：小于全行程的±1.5%

        死區：小于全行程的0.6%

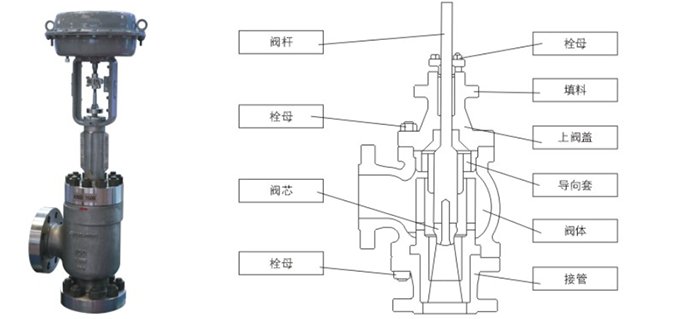

產品結構圖

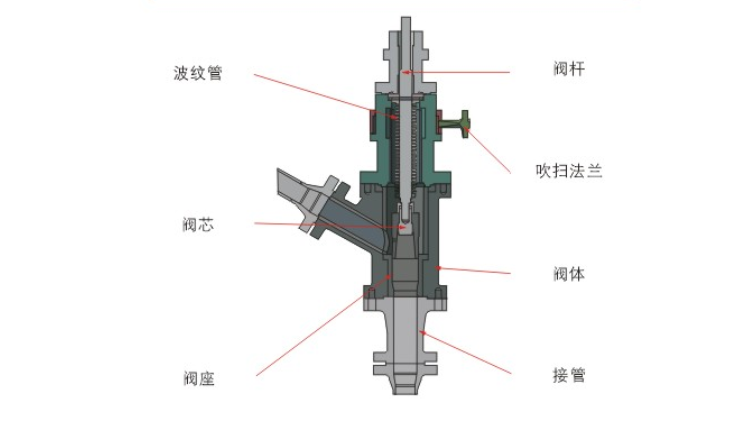

結構與材質
