DW901靜壓式
直接聯系
合肥杜威智能科技股份有限公司
中國
1萬元以下
杜威
DW901靜壓式
1070
0.2％F.S
DW901系列靜壓式液位變送器是一種采用靜壓原理測量液位的測量儀表，它由高精度、高穩定性的IC擴散硅壓阻式壓力傳感器和單片精密集成變送器電路組成。可將液位轉換成4～20mA DC標準電流信號，外殼為316L不銹鋼密封結構。從而實現對液位進行測量與控制。
產品適用于石油、化工、電力、造紙、食品、醫藥等行業中蓄水池、污水處理，以及水利工程、自來水廠、地下水、井水、運河、湖泊、電廠和其他通用場合的液位測量而設計的。
生物制藥、機械制造、航空航天、除塵行業、電子電力
除塵除污、環保行業
一、概述
DW901系列靜壓式液位變送器是一種采用靜壓原理測量液位的測量儀表，它由高精度、高穩定性的IC擴散硅壓阻式壓力傳感器和單片精密集成變送器電路組成。可將液位轉換成4～20mA DC標準電流信號，外殼為316L不銹鋼密封結構。從而實現對液位進行測量與控制。
產品適用于石油、化工、電力、造紙、食品、醫藥等行業中蓄水池、污水處理，以及水利工程、自來水廠、地下水、井水、運河、湖泊、電廠和其他通用場合的液位測量而設計的。
二、特點
采用316L不銹鋼外殼，IC SENSORS高性能壓力傳感器測量靜態水位。經溫度補償，線性和重復性優良。接液部分全部采用不銹鋼結構，耐腐蝕性強無可動部件、密封性好、安裝方便可應用于腐蝕性較強或粘稠液體中。
三、工作原理
DW901系列靜壓式液位變送器由測量探頭、接線盒和固定連接件三部分組成。采用投入式壓力傳感器探頭沉入容器底部測量液位高度，液體靜壓力用公式P=Po+ρgh表示。其中Po為液面上部大氣壓，ρ為被測液體密度，H為液柱高度，g為重力加速度（常數）。為了消除液面上部大氣壓的影響，DW901變送器采用通心透氣電纜設計方案，將PO導入傳感器感壓面背部，以抵消Po的影響。可見，傳感器檢測到的壓力P與被測液位成線性關系。壓力信號由單片集成V/I變送器轉換成4～20mA DC輸出信號，測量（記錄）輸出電流值大小，就可以測定液位的高度。當輸出電流達到所設定的電流值時，通過選購件控制器，即可發出控制或報警信號。
傳感器探頭必須懸掛或固定安裝在某一高度位置上，才能達到精確測量目的。在介質流動或擾動較大時，應將探頭安裝在支撐架上或加重錘和懸掛鏈條，也可以將探頭置于防波管中。
四、技術參數
●適用介質 ：適用與316不銹鋼，聚乙烯共存的介質，哈氏合金可測強腐蝕性介質
●測量范圍 ：0～0.5m至0～600m
●精 度 ：0.2％F.S
●工作溫度 ：-20℃～80℃(介質無結晶)
●貯存溫度 ：-40℃～125℃
●溫度系數 ：零點及±0.015％F.S／℃
●長期穩定性：±0.1％F.S／年
●量程遷移 ：采用硅傳感器的型號零點/量程不可用，輸出偏移<2%F.S，采用陶瓷電容傳感器的型號遷移比為5:1
●電源電壓 ：12~36VDC 標準24VDC
●輸出信號 ：兩線制4~20mA
●負載特性 ：標準24VDC時，負載電阻≤600Ω
●過 載 ：3倍滿量程
●限流保護 ：在過載情況下，電源限制標稱為26mA
●防護等級 ：探頭IP68，接線盒IP67
●防爆等級 ：本安型防爆等級iaⅡCT5
●通氣電纜 ：聚氨脂導氣電纜，配合高分子篩。

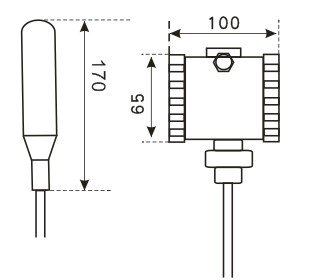

外形尺寸

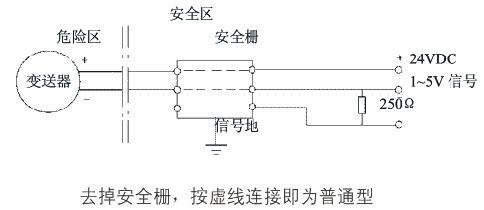

五、電氣連接

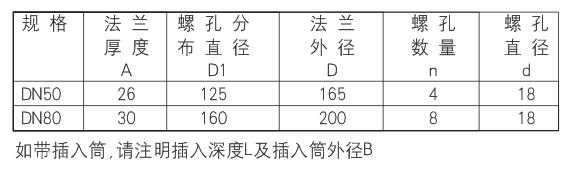

六、法蘭安裝

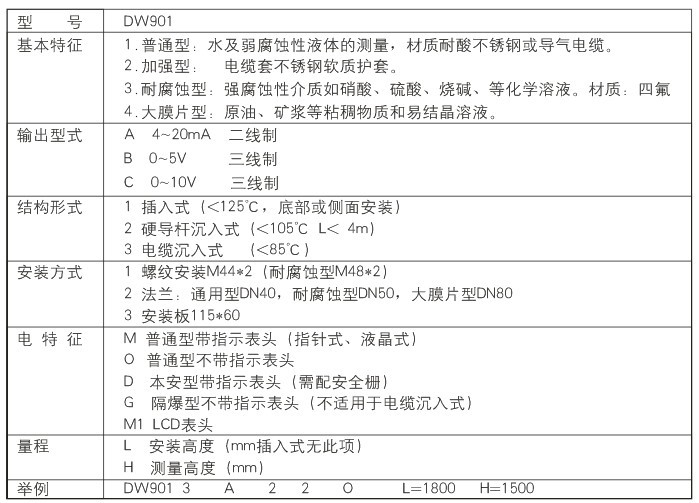

七、產品選型
