一、概述

     蒸汽是重要的二次能源之一，在全球資源緊缺，各國政府及企業大力實施節能降耗的今天。如何保證蒸汽量的可靠性與準確性是各流量計生產廠家不可推卸的責任。蒸汽是比較特殊的介質，隨著工況（如溫度、壓力）的變化，蒸汽及測量蒸汽的流量計的相關狀態也會改變，這樣就給蒸汽的測量帶來很多難題。
    Duwei總結在行業內多年的實戰經驗，現推出專用于蒸汽流量測量的DW808F系列流量計：它對測量介質與流量計本身性能進行實時動態全參數補償，全面有效解決傳統蒸汽流量計僅對密度進行補償的缺陷，并且Duwei對現有全部型號的蒸汽流量計都做有大量實流標定的修正數據。其次DW808F蒸汽流量計在結構設計上也采取簡化措施，保證*少的跑、冒、滴、漏現象，為檢修與診斷流量計提供***的途徑。

二、測量原理

    DW808F蒸汽流量計采用傳統的差壓式流量計原理，結構緊湊，安裝方便保證產品的耐用性與實用性，使用壽命長，維護量小。采用當今**的多參量測量技術，實施全參數動態補償，測量精度高，量程比寬，穩定性好。是真正的一體化蒸汽流量測量產品。差壓式流量計測量原理都是基于流動連續方程（質量守恒定律）和伯努利方程（能量守恒定律）

    標準節流裝置都是嚴格按IS05167-2003和GB/T2624-2006加工制造。但此制造過程中只能依靠用戶提供的假定的工況參數來設計。而實際的現場工況往往與設計參數有很大出入，甚至現場工況隨著工藝的改變經常也會更改，因此工作在現場的蒸汽流量計系統如果不能將實時更改的參數進行補償重新計算，是不可能勝任蒸汽流量計的。目前大多數的蒸汽流量計雖然對蒸汽的密度進行了溫度與壓力的補償，但工作在現場的蒸汽流量計自身的節流裝置也會隨溫度與壓力的改變而改變性能，因此對流出系數C與可膨脹性系數進行全方位補償的蒸汽流量計才能算是真正的動態補償流量計。下面列出目前市場上常用的蒸汽流量計的性能對比表。

各種常用蒸汽流量計性能對比表

單獨對節流件進行的標定：

分體式精度=節流件誤差 + 變送器誤差=系統誤差

帶有多參數變送器的一體化流量計，可利用變送器的軟件功能修正系統誤差：

一體化精度=（節流件誤差 + 變送器誤差）×逐點修正系數

    因此，對包括標準孔板在內的任何一種差壓流量計，一體化標定精度均優于單獨標定節流件的精度。對底流速/底差壓，大量程比，高精度應用，采用一體化標定更是非常實用的一種解決方案。

      ●簡約有效的結構組織
    常規的一體化流量計，在流量變送器與取壓導管之間都裝有三閥組。在實際工藝操作過程中往往由于對三閥組的操作不到位或誤操作造成測量不準確和高溫蒸汽“竄”氣而燙傷流量變送器的現象頻頻發生，因此Duwei提供單端過載很強的流量變送器與相配的冷凝隔離罐組件，避免了“竄”氣與操作不到位造成流量測量故障現象的發生。Duwei的DW808F系列蒸汽流量計簡約的結構根除了這一問題，有效保證儀表的正常使用。

       ●超級一體化
    傳統一體化差壓流量計只是簡單的將節流件和差壓變送器裝在一起，但仍要單獨安裝壓力變送器/溫度變送器/流量積算儀，因此不能算是真正的一體化。DW808F蒸汽流量計采用的是多參數變送器，是同時可測差壓/壓力/溫度的復合式傳感器，并帶有流量計算機的補償計算功能。一臺多參數變送器可代替差壓/壓力/溫度/積算儀四臺儀表，可直接輸出質量或體積流量，因此稱為超級流量計。

   ●簡化安裝，無需標定
不需要為壓力/溫度傳感器打孔，也不需要安裝額外的引壓管。打開包裝箱將超級流量計裝在管線上即可，保證提供符合計量標準的精度和可溯源性。標準孔板無需標定，充分發揮了標準孔板干標即可的獨有優勢。

   ●寬量程比，高精度
   普通孔板流量計的量程比只有3：1。而靠流量積算儀實現寬量程比成本是比較高的，多參數變送器內置了只有高檔流量計計算機才具備的動態算法補償，可使普通孔板量程比達到10：1，系統精度**達到0.5%。


   ●多參數同時顯示/輸出
   采用普通變送器的流量機在現場不能提供實時流量顯示，只

能在三臺分散安裝的變送器上看到原始差壓/壓力/溫度顯示，并且他們的輸出也不是流量值。超級流量計提供了多參數同時顯示和輸出：累計流量/流速/差壓/壓力/溫度/密度以及各參數的***小值。

      ●輸出、顯示**兼容性
    DW808F蒸汽流量計兼容目前市場上廣泛使用的各種流量信號，順利解決用戶更新原有蒸汽流量計與系統的匹配。數字信號可提供Modbus協議與Hart協議，模擬信號可提供多路4-20mA電流輸出以及渦街流量計相對應的脈沖信號：針對無交直流供電的場合，DW808F還提供內部鋰電池供電規格，無輸出，電池壽命長達兩年。

      ●預測式故障診斷
    大部分的隱患會在故障發生之前通過報警的方式通知現場的操作人員。由于多參數變送器帶有完善的故障預測和分析功能，所以配有多參數變送器的超級流量計無故障工作時間是普通差壓流量計的數倍：引壓管凍結會報警，超溫/超壓會報警，壓力泄露會報警等。

      ●DCS和PLC的理想選擇
    以往差壓式流量計接入DCS時會占用三個通道并且DCS還需要用上位機完成流量補償積算功能。而使用超級流量計只占用DCS一個通道，而動態算法補償DCS不可能具備的，所以使用超級流量計的DCS具有更高的精度和更底的成本。

      ●采購和安裝費用底
    購買差壓/壓力/溫度/積算儀四臺儀表的成本足夠買一臺多參數變送器。此外，超級流量計只使用一個配電器；本安防爆時只用一個安全柵；現場安裝時只使用一根電纜；只裝流量計，不用裝壓力/溫度變送器

    諸多優點均明顯降低用戶的采購和安裝成本。

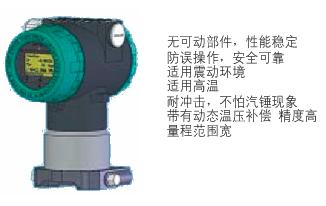

四、蒸汽流量計的核心DW808

主要特點
    一臺多參數變送器可替代差壓/壓力/溫度/積算儀四臺儀表
      ●量程：差壓*小0～125Pa，**0～2.1MPa
      ●絕壓：*小0～125KPa，**0～35MPa
      ●溫度：PT100鉑電阻
      ●輸出：兩線制4～20 mA（HART）對應質量流量
      ●精度：0.075%
      ●量程比：120：1
      ●供電：15～36VDC，標準24VDC

技術參數
      ●精度等級：1.0%
      ●適用介質：飽和蒸汽，過熱蒸汽
      ●工作壓力：≤4.0 MPa
      ●介質溫度：0～400℃
      ●環境溫度：-20～70℃
      ●管道口徑：DN25-300
      ●輸出信號：詳見選型
      ●供電電源：24VDC
      ●流量上限：44-112194kg/h；（見表1）
      ●流量范圍：流量上限的15%-150%（嚴禁超過流量上限的150%）常用范圍為流量上限的50%-100%

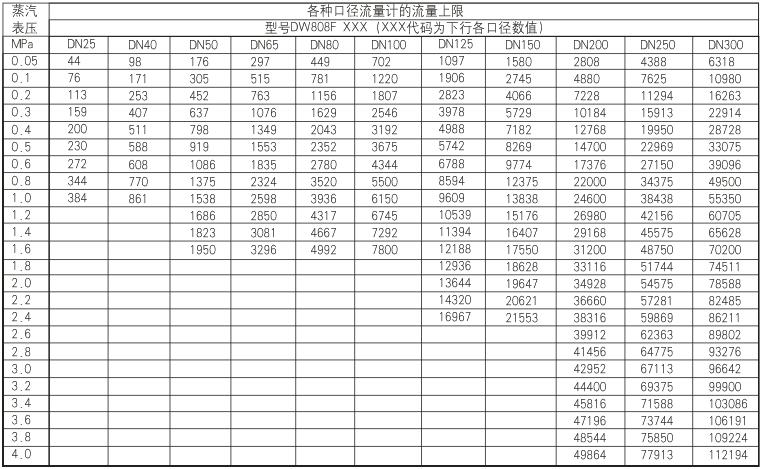

附表1：流量上限數據表

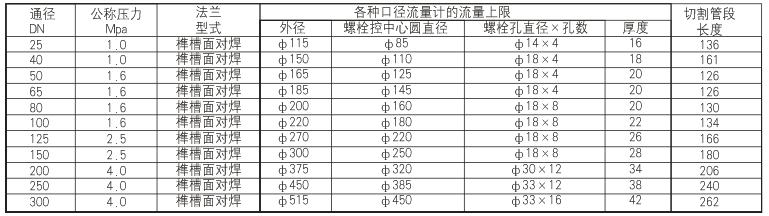

附表2 公稱通徑及法蘭規格數據表

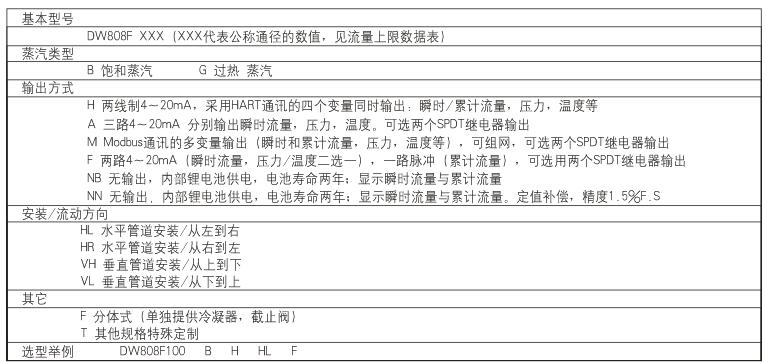

五、產品選型

六、安裝與使用說明

    ①流量計必須安裝在一段直管線上，其前管段線長度不得小于公稱通徑的10D，后段直管線長度不得小于公稱通徑的5D。管道內徑必須與流量計的公稱通徑相同（見表2）。切不可把流量計安裝在管線的*低處，流量計的指示器必須垂直于管線的下方：
    ②選擇儀表型號時，應按實際工況來確定儀表的型號，蒸汽流向應與儀表指示方向一致：
    ③儀表投入運行前一定要往冷凝器里面加滿冷凝液，以免造成嚴重后果，損壞儀表；
    ④如果采用分體安裝時，流量計蒸汽高底壓取樣管路與冷凝器一定要保持平行水平狀，水柱高度差及時消除。以防引起測量誤差：
    ⑤請認真閱讀安裝使用說明書，以免造成不必要的損失。
