一、概述

     DWLB智能渦街流量計是根據卡門渦街原理來測量流量的一種應力式渦街流量計，信噪比大，靈敏度高，抗振性強。信號電路采用單片機技術進行數據處理，將CPU單元、儲存單元、顯示單元、通訊單元和其他功能模塊封裝在放大電路內，具有RS485通訊功能，有著非常穩定的零點和精度，口徑從DN25～DN300，應用于測量過熱蒸汽，飽和蒸汽，壓縮空氣和一般氣體及液體的體積流量和質量。
    多年來，智能渦街流量計的優良性能和可靠性，以及較好的性能價格比，受到了石化、鋼鐵、電力、冶金輕工、食品、制藥、水處理等行業的青睞。

二、測量原理

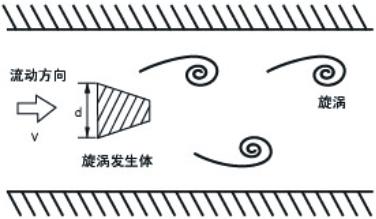

    渦街流量計是利用卡門渦街原理進行流量測量的。在測量管中垂直插入一個柱狀物時，流體通過柱狀物兩側就自然交替地產生有規則的旋渦(如下圖所示)，這種旋渦列被稱為卡門渦街在d/D=0.281時，釋放的旋渦*穩定。（D為管道直徑。）卡門渦街的釋放頻率與流體的流動速度及柱狀物的寬度有關，可用下式表示:
f=St·v/d;
式中 f-卡門渦街的釋放頻率;
St-系數(稱為斯特羅哈數):
v-流速;

d-柱狀物寬度。

。

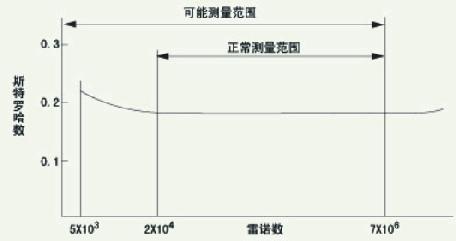

斯特羅哈數是渦街流量計的重要系數，在一定的雷諾數范圍內，斯特羅哈數接近常數。如下圖所示，在曲線的St=0.17平直部分，旋渦釋放頻率與流速成正比，檢出頻率f就可求得流速v，由v求出體積流量。
   DWLB 系列渦街流量計是一種應力式渦街流量計，其傳感器的旋渦釋放頻率是通過檢測傳感器(探頭)內部的壓電元件來檢出的

上下游必須有足夠的直管段

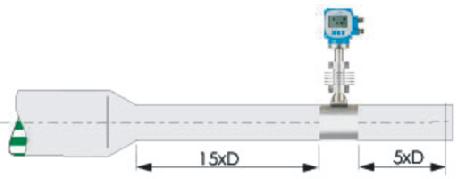

若傳感器安裝點的上游有大于>15°漸縮管，則：上游直管段≥15D，下游直管段≥5D

管道采取減振動措施
傳感器盡量避免安裝在振動較強的管道上，特別是橫向振動。若不得已要安裝時，必須采取減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。

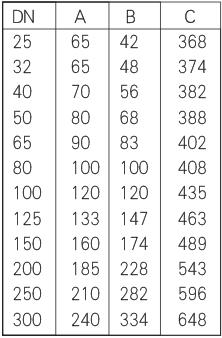

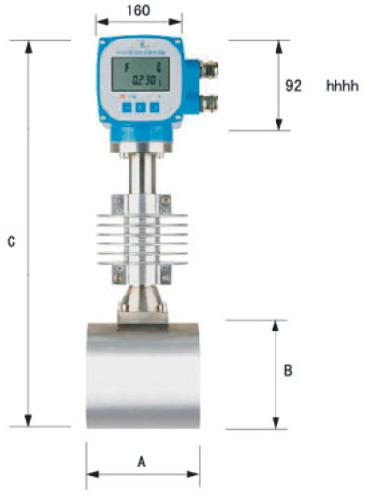

三、產品尺寸圖

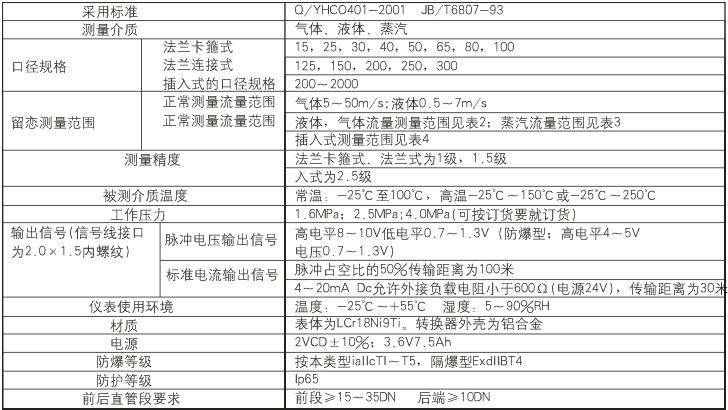

四、技術參數

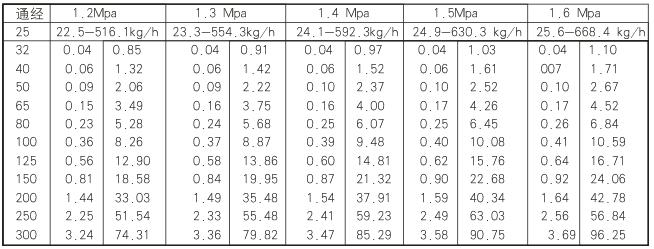

五、流量范圍

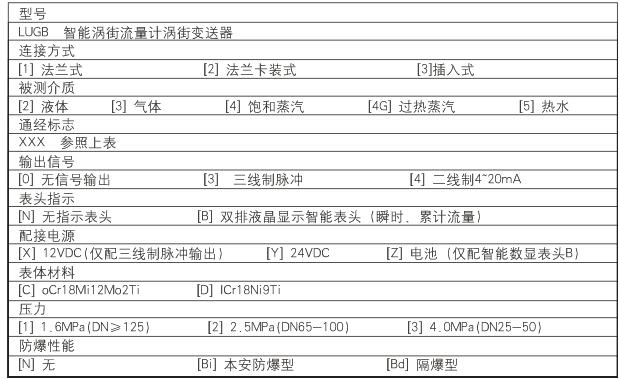

六、產品選型

選型注意事項：

   ①渦街流量計是一種速度式流量計、旋渦分離的穩定性受流速分布影響、故對直管段有一定要求、一般是‘’前10D后5D‘’

   ②測量液體時、上限流速受壓損和氣蝕現象限制、一般為7m/s

   ③測量氣體時、上限流速受介質可壓縮性限制、下線流速受雷諾數和傳感器靈敏度的限制、一般氣體流速為 7~40m/s

   ④應力式渦街流量計采用壓電晶體作為檢測元件、受溫度限制、長期工作溫度為：普通型-40℃~+250℃ 感溫型100℃~+350℃
