一、概述

     DWLD系列智能電磁流量計是采用先進技術研制、開發的全智能型流量計，與傳統模擬的或非智能的電磁流量計有非常大的區別，尤其在測量精度、可靠性、穩定性、使用功能和使用壽命等方面有著明顯的優勢。
    電磁流量計是高精度、高可靠性和使用壽命長的流量儀表，在設計產品結構、選材、制定工藝、生產裝配和出廠測試等過程中都非常細致嚴密，全套采用美國的生產工藝和全套技術。還設計了一套目前先進的，專用于電磁流量計的生產設備和流量實流標定裝置，從而在軟件和硬件上都能切實保證產品長期的高品質。
    DWLD系列智能電磁流量計特別設計了帶背光寬溫的英文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便，減少了使用維護的麻煩。


二、測量原理

     DWLD智能電磁流量計是基于法拉利電磁感應原理和權重函數磁場分布技術而研制成功的一種穩定性好、精度高的智能型電磁流量計。采用低頻矩形波勵磁和智能轉換器技術，零點非常穩定，精度0.5級，重復性0.25%，適用于封閉管道內導電液體和漿液的流量測量，如凈水、污水、各種酸堿鹽容易、泥漿、礦漿、紙漿以及食品方面的液體。應用于冶金、造紙、水處理、化工、輕工、紡織、電力和采礦等行業。
    DWLD系列電磁流量計由傳感器和轉換器兩大部分組成。測量管上下裝有勵磁線圈，由轉換器提供勵磁電流產生磁場充滿測量管道，一對或多對電極裝在測量管內壁（與磁場方向垂直）與液體接觸來檢測并引出感應電動勢，通過電纜送到轉換器進行信號處理。測量管內壁安裝有絕緣襯里，形成高阻抗非磁性測量管道。襯里與被測流體接觸，不同腐蝕性、磨損性和溫度的流體選用不同類型的襯里。

三、結構特點

    ①流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。
    ②測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。
    ③由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為前5D后3D的管道直徑。
    ④傳感器部分只有內襯和電極與被測液體接觸只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損，保證長期使用。
    ⑤轉換器是多種**技術的結晶，可以適用于各種導電流體的場合。采用了先進的單片機（MCU）和表面貼裝技術（SMT），性能可靠、精度高、功耗低、零點穩定、參數設定方便。點陣英文顯示LCD、顯示累積流量、瞬時流量、流速、流量百分比等參數。

四、技術參數

      ●測量流體：導電液體
      ●精度：0.5 級
      ●重復性：0.25%F.S
      ●流體溫度：-25℃~180℃

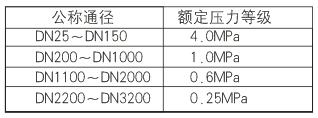

      ●額定壓力：1.0MPa，1.6MPa，4.0MPa(具體參數見下表)
      ●流速范圍：0.3~12m/s
      ●電導率要求：≥5μs/cm
      ●測量管材質：304不銹鋼
      ●襯里材料：橡膠、聚四氟乙烯等多種可選
      ●電極材料：不銹鋼、哈氏合金等多種可選
      ●防護等級：IP65和IP68
      ●安裝形式：DN25~DN300為夾持型，DN350以上 為法蘭連接型
      ●電源：220VAC，50HZ（24VDC可選）
      ●輸出：標準為脈沖輸出，4~20mA，RS485，  HART協議輸出等
      ●結構形式：一體型和分體型兩種
      ●電氣接口：M20×1.5
      ●防爆形式：普通非防爆型，隔爆型（可選）

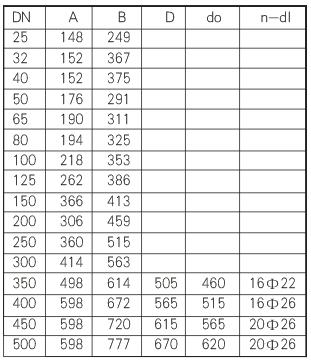

   產品尺寸

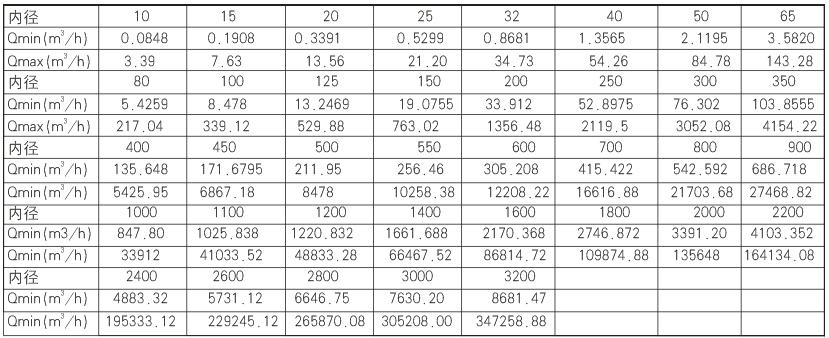

    根據流量計的**流量、*小流量與口徑的關系圖及流量計內徑、流速、流量關系圖來合理、經濟地選擇電磁流量計的口徑。**流量和*小流量必須符合下表中的數據

流量計算公式：Q=V.∏(D/2)＝0.002826VD2
式中：Q→m/h、V→m/s、D→mm    流速范圍：0.3～12m/s、（擴展范圍0.1～15m/s）

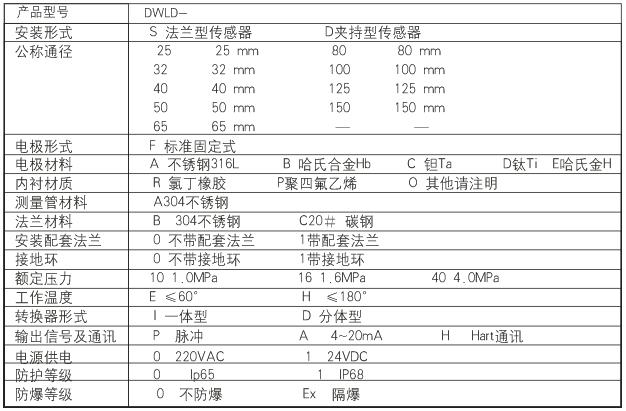

五、產品選型

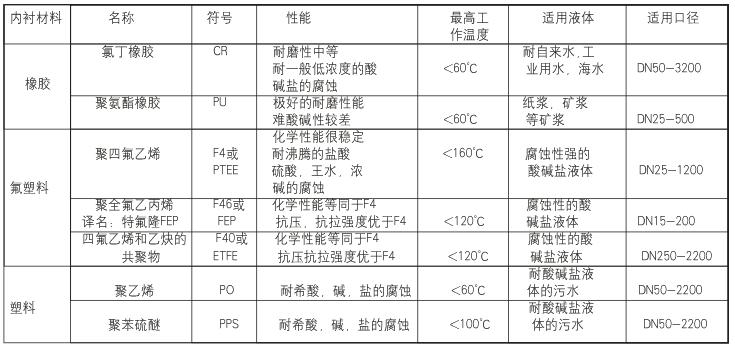

六、DWLD的內襯材料選擇

七、安裝

    1、安裝場所的選擇
    選擇測量管內不會出現負壓的場所
    避免安裝在電機、變壓器等強電設備附件，以免引起電氣干擾
    避免安裝位置周圍有強腐蝕性氣體的場所
    測量混合相流體時，避免引起相分離的場所
    環境溫度一般應在-25℃～60℃范圍內，盡可能避免陽光直射
    安裝在無振動或選擇振動小的場合，如果振動過大，應該在傳感器前后的管道上加固定支撐
    環境相對濕度應該在10%～90%范圍內
    避免安裝在能被雨水直淋或者浸沒的場所

    2、對直管段長度的要求：（D為流量計的內徑）
    電磁流量計對前后直管段的要求比較低，一般對于90°彎頭，T形三通，異徑管、全開閥門等流動阻力件，離電磁流量計的電極軸中線（不是傳感器的端面）應該有5D的直管段；對于不同開度的閥門（比如可調開度的閥門），則上游側的直管段長度需要10D。一般傳感器下游的直管段只需要3D就可以滿足要求，如圖1所示：

    3、安裝位置和流動方向：
    電磁流量計可以水平、垂直、和傾斜安裝在管道上：
    在水平安裝時，電磁流量計的電極軸必須水平，防止由于流體所夾帶的氣泡而產生電極短時間的絕緣，也可以防止電極被流體中沉積物覆蓋。不應該將傳感器安裝在**位置處，以免有氣體積聚。
    垂直安裝時，應該使流動方向向上，這樣可以使無流量或者流量很小時，流體中夾帶的較重固體顆粒下沉，而輕的肢肪類物質上升離開電磁流量計的傳感器電極區，在測量泥漿、礦漿等液固兩相介質時，避免固相沉淀和傳感器襯里的不均勻摩擦。如圖2所示。
?  傳感器的測量管道必須充滿流體，必須有一定的背壓。為防止出現負壓（損壞襯里），電磁流量計不應該安裝在泵的進口，而應該安裝在泵的出口；在傾斜安裝時，必須安裝在上升管道；在開口排放的管道安裝時，必須安裝在管道的較低處。

訂貨需知
    ●在產品出廠時，不包括附件。如果用戶需要附件如：分體型電纜、用戶法蘭、緊固件（螺栓、螺母）、墊片等，必須在訂貨中說明。
    ●用戶訂貨前，*少需要提供右邊工藝參數來供制造廠技術人員選型或做選型確認
