PT系列
直接聯系
合肥杜威智能科技股份有限公司
中國
1萬元以下
杜威
PT系列
964
0.5%F.S，在液體潔面上軸線12°范圍內
杜威儀表提供符合國際標準的全量程、高品質、精密皮托管。皮托管配合充液式壓力計或差壓式變送器可以測量管道中流體產生的動壓或風速壓力，這樣就可以確定風速m/s或風量m3/h。
皮托管廣泛應用在暖通空調、加熱、通風、真空吸塵器以及其他許多的工業領域。
生物制藥、機械制造、航空航天、除塵行業、電子電力
除塵除污、環保行業
一、概述
皮托管配合充液式壓力計或差壓式變送器可以測量管道中流體產生的動壓或風速壓力，這樣就可以確定風速m/s或流量m3/h。
應用在暖通空調、加熱、通風、真空吸塵器以及其他許多的工業領域。
二、性能指標
類 型：頭部橢圓型曲線NPL
系 數：1.0015
精度優于0.5%F.S，在液體潔面上軸線12°范圍內
材 質：304不銹鋼.
工作溫度：650℃（長期），800℃（間隔測量)
注意：風速和風量測量的精度優于2%F.S
三、工作原理

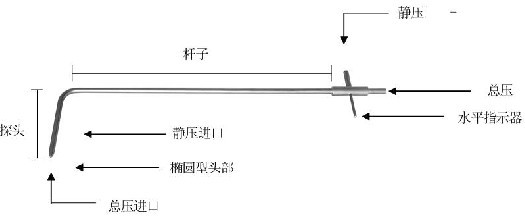

安裝畢托管時，請選擇合適的位置并與管道垂直。畢托管的橢圓頭部應面對平行氣流方向，該感壓孔為總壓聯接到壓力計的正端，靜壓聯接到壓力計的負端。
壓力計指示的動態壓力通常稱為動壓，動壓為總壓減去靜壓，即Pd=Pt-Ps
動壓以mmH2O或Pa為單位的伯努利計算風速（m/s）
V（m/s）= 1，291 Pd （Pa） 或 V（m/s）= K 2Pd /ρ
式中：
V--------風速（m/s）
K--------皮托管系數
P--------通過皮托管測得的動壓（Pa）
P--------流體密度（Kg/m）
多點測量風速，求得風速平均值后，即可計算風量。
Q=3600×V×F
式中：
Q------風量（m/h）
V------平均風速（m/s）
F------管道截面積
溫度修正的計算公式為：
V（m/s）= 574.20（546.3+2Θ）× Pd （Pa）
2PO
注：PO=大氣壓（Pa（101325Pa） Θ=溫度（℃）

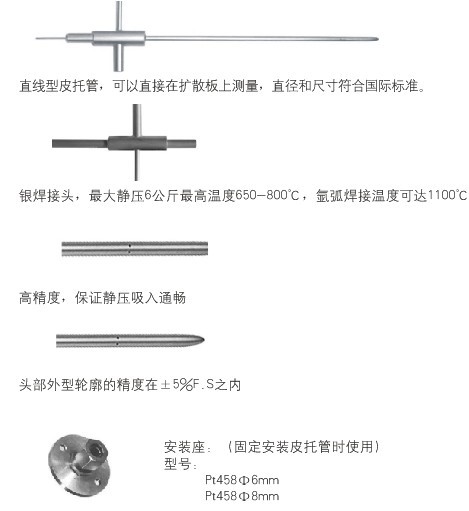

四、規格
