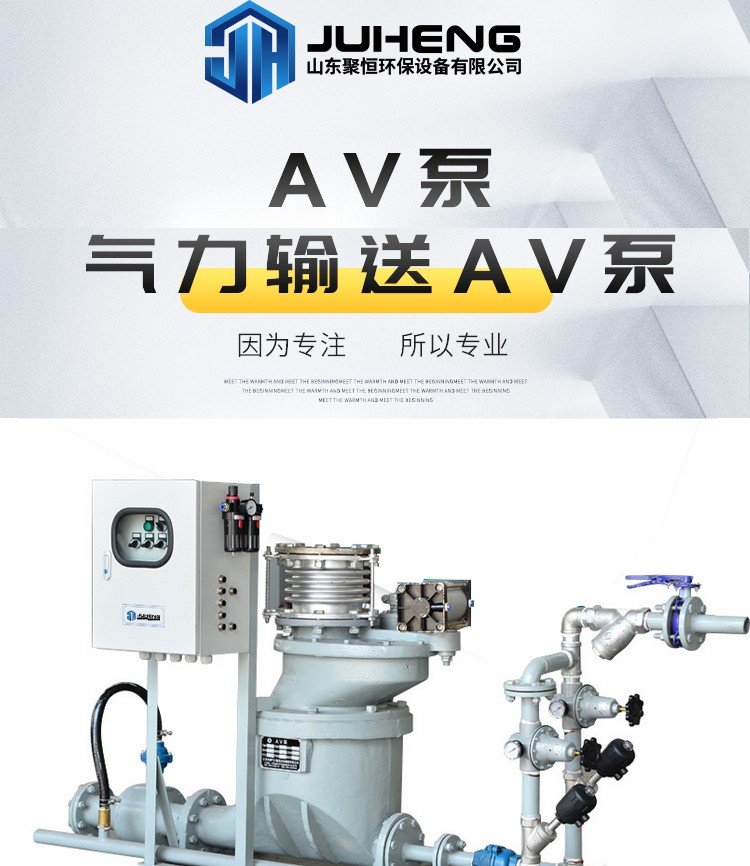

AV泵，灰槽泵
2672
AV泵系統特點：①結構簡單、維護工作量小、輸送能力大、良好灰氣比。②灰泵只有一個動作部件----除灰圓頂閥，其質量優良、結構簡單、性能可靠、維護工作量少。③適用于大部分除塵器多點干料輸送，最多可以實現8臺泵串連輸送，多供料點輸送，輸送距離可達500米④安裝空間低，結構緊湊

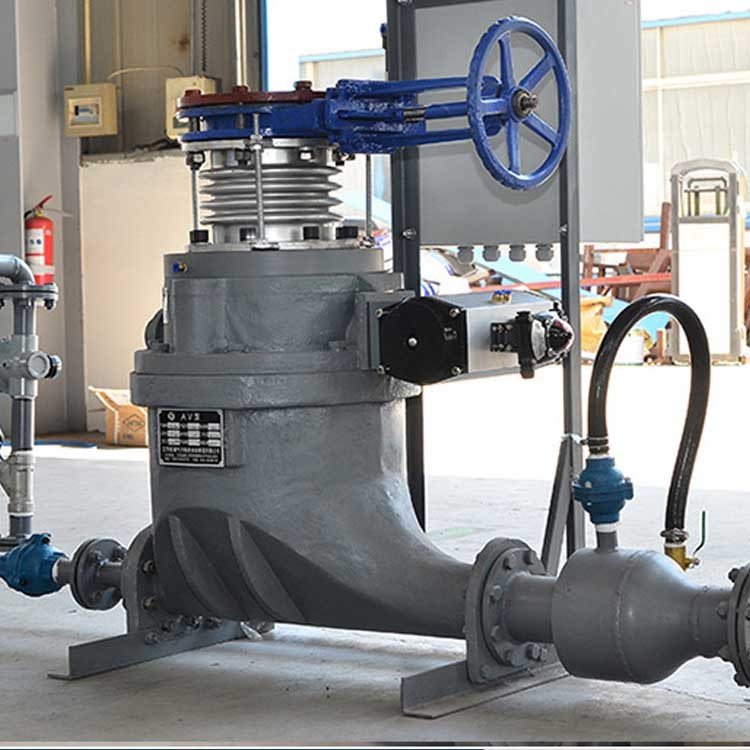

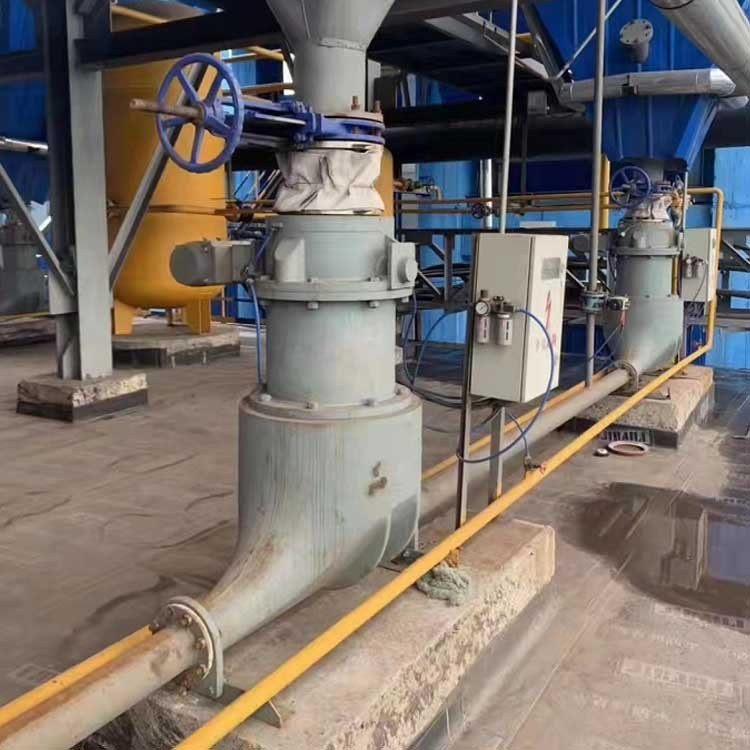

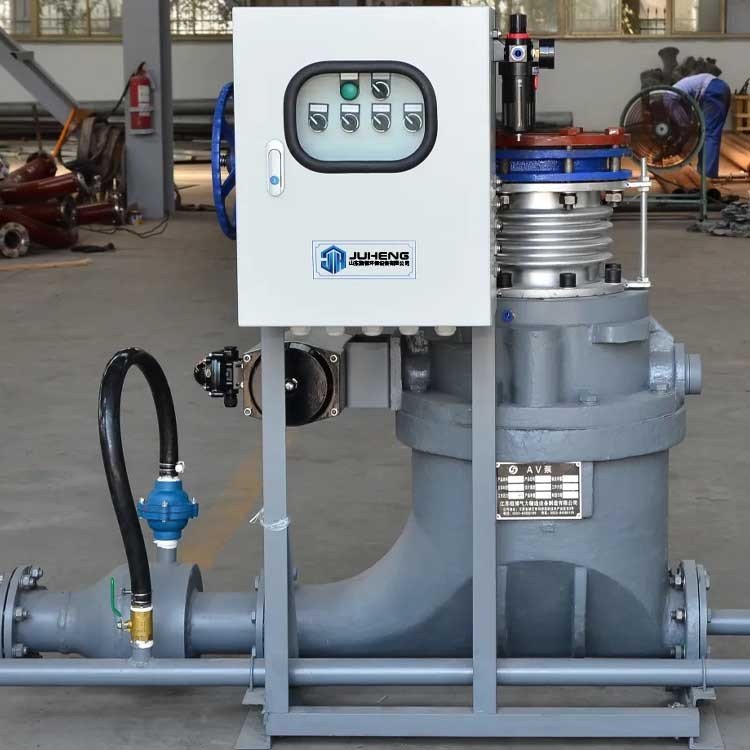

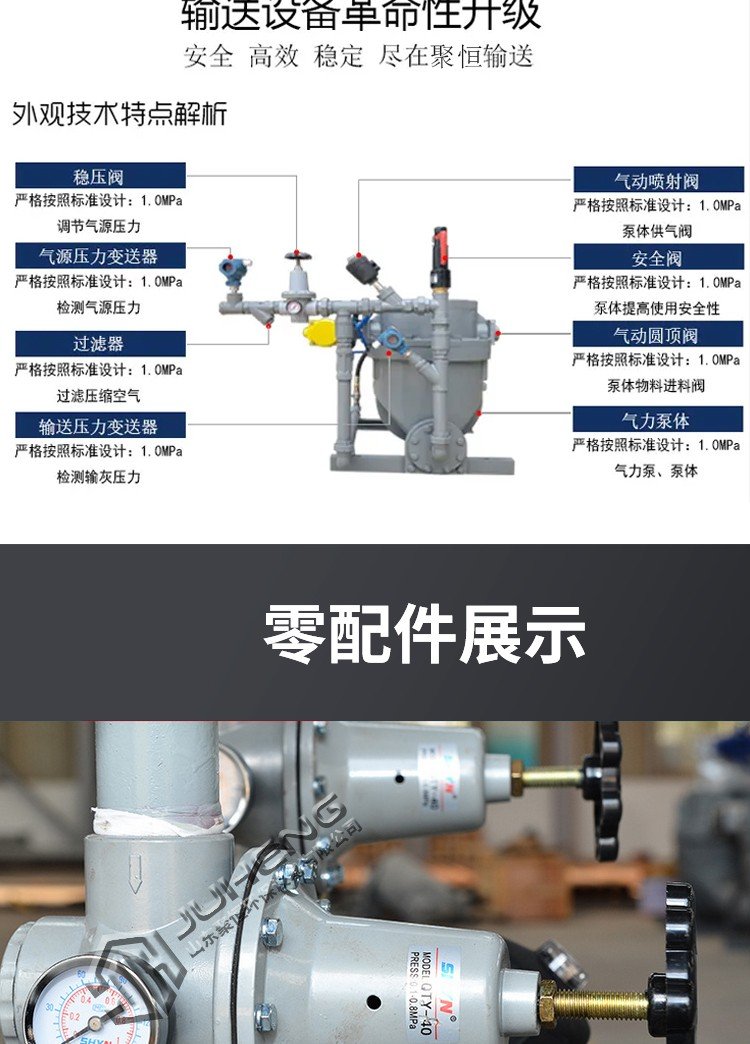

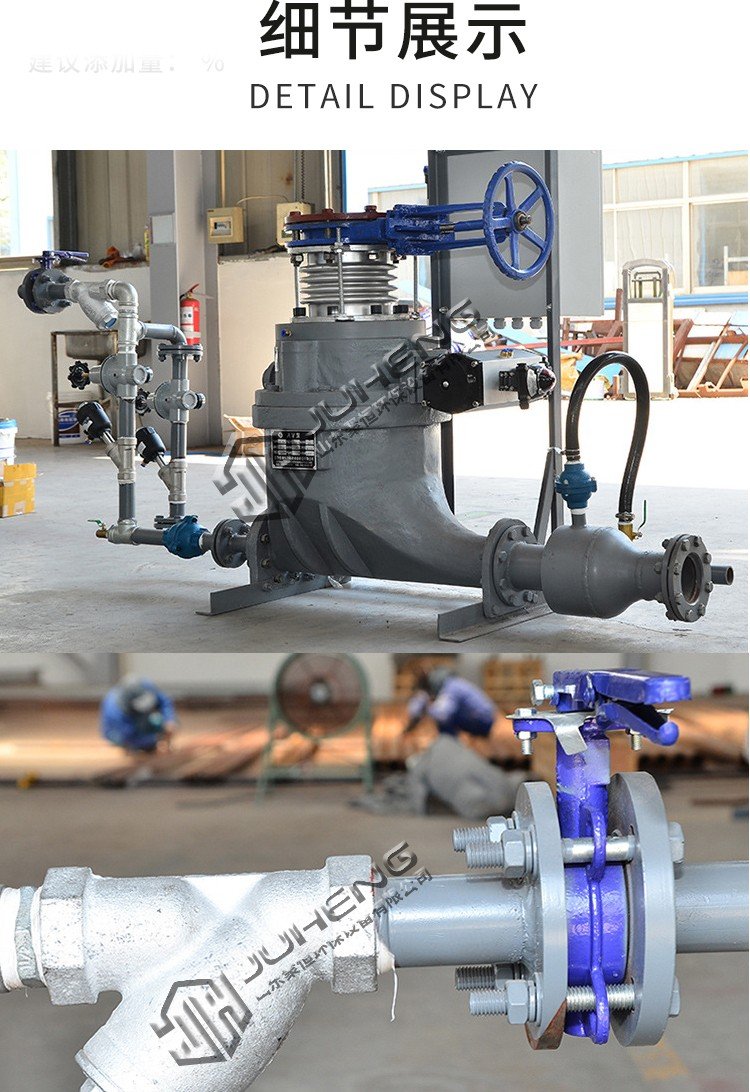

AV泵輸送系統又稱灰槽泵輸送系統，AV泵用于電除塵器下飛灰的輸送。在除塵器下易于布置,可以將除塵器灰斗的出口設計低于2m。可以進行800米左右的超長距離的輸送。其主要部件由以下幾種組成：
1、灰槽本體；
2、進料圓頂閥；
3、氣控箱（一個灰槽泵配一臺）；
4、進氣管路（一組灰槽共用一個進氣管路，可根據灰槽的數量增設輔助進氣管路，輸送用的壓縮空氣管道的品質一般要求達到壓力露點-10℃或者-20℃）；
5、電控箱（一組灰槽配一個，統一控制一組灰槽泵系統）；
6、輔助噴吹；
7、輸灰管道；
8、進料倉上的料位計；
9、控制用氣用的壓縮空氣管道（一般要求其品質達到壓力露點-40℃）；
10、輸送儲氣罐和儀表儲氣罐；
11、壓力傳感器；

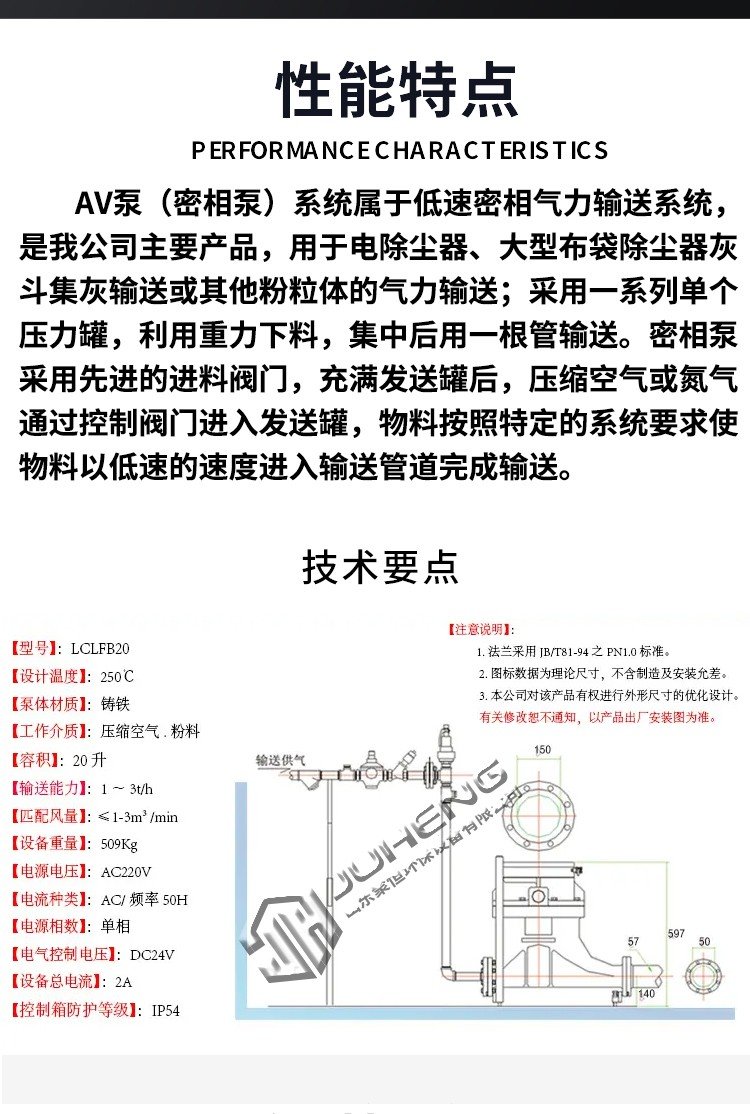

AV泵、密相泵系統的工作原理是密相低速氣力輸送，以低于懸浮速度的速度對物料進行輸送。在此速度下，不同于單獨物料輸送，物料無須與傳輸介質完全混合；物料以連續沙丘狀或氣栓與料栓相間狀態沿著管道運動。一定程度上，該輸送方式允許物料的輸送速度遠遠低于懸浮速度，因此避免了傳統氣力輸送由于物料速度高而引起的常規問題。
AV泵、密相泵安裝了壓力密封的圓頂閥，該閥門可以穿過靜止的料柱實現關閉。AV泵、密相泵采用底部出料管，系統安裝在AV泵、密相泵輸送系統單元中AV泵、密相泵的安裝底座上。多個給料點串聯為一根輸送管道，所有AV泵、密相泵同步進料。來自一個或多個灰斗料位計的信號，將啟動AV泵、密相泵系統開始輸送循環。
AV泵運行過程：①灰斗內的料位計未被覆蓋，入口圓頂閥關閉并密封，此時不消耗空氣。②當同一組所有灰斗中任何一個的料位計被覆蓋，系統觸發，所有灰泵的入口圓頂閥打開，進料計時器開始計時，并持續一個設定時間使得灰落入AV泵。③一旦設定的進料時間到達，入口圓頂閥關閉，密封圈加壓密封，并由壓力開關確認密封正常。然后主輸送器的進氣閥打開，壓縮空氣將灰從所有的AV泵輸送到中間倉或灰庫。④在進氣管線上設有壓力開關，當探測到管道內的壓力下降到設定值時，關閉壓縮空氣入口閥，系統復位，等待下一次循環。
AV泵系統特點：①結構簡單、維護工作量小、輸送能力大、良好灰氣比。②灰泵只有一個動作部件----除灰圓頂閥，其質量優良、結構簡單、性能可靠、維護工作量少。③適用于大部分除塵器多點干料輸送，*多可以實現8臺泵串連輸送，多供料點輸送，輸送距離可達500米④安裝空間低，結構緊湊
