GDL型立式多級管道泵

產品概述

GDL立式多級管道泵是我單位在國內外優秀泵型之基礎上結合用戶的使用要求及消防有關標準，并根據JB/TQ6435-92標準設計制造的新一代產品。GDL多級泵采用立式節段式外加不銹鋼殼體結構，使得泵的進出口位于同一水平線上且口徑相同，能象閥門一樣安裝于管路之中，它同時集中了多級泵之高壓，立式泵之占地面積小及管道泵之安裝方便的優點。多級管道泵具有高效節能，運行平穩等優點，且軸封采用耐磨機械密封，無泄漏使用壽命長。

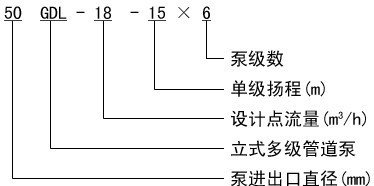

2 型號意義

3 產品用途

1、用于輸送清水或物理化學性質類似于清水的液體；
2、輸送液體中應無固體顆粒，無纖維，無強腐蝕性，無爆炸危險；
3、**液體溫度不超過120℃；
4、**工作壓力不超過2.5MPa;
5、電源為了3相380V、50HZ。電壓波動在±5%以內;
6、周圍環境溫度應低于40℃,相對濕度低于95%。

4 產品特點

1、水力模型先進：效率高，性能范圍廣。
2、安裝、維修方便：管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向，安裝維修極為方便。
3、外形美觀：采用優質不銹鋼外套，外形美觀。
4、更少的運行、維修費用：采用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。
5、獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，減少流動噪音。
6、立式結構，占地面積小。

5 工作條件

1、溫度范圍：-15℃~+120℃；
2、工作壓力：**壓力2.5MPa，即系統壓力=入口壓力+閉閥工作時壓力<2.5MPa；
3、周圍環境的溫度應低于40℃，相對濕度不超過95%；
4、輸送含腐蝕性介質及熱液體時，請于訂貨時提出，以便采用特殊材質滿足使用要求。

6 工作原理

當離心泵啟動后，泵軸帶動葉輪一起作高速旋轉運動，迫使預先充灌在葉片間液體旋轉，在慣性離心力的作用下，液體自葉輪中心向外周作徑向運動。液體在流經葉輪的運動過程獲得了能量，靜壓能增高，流速增大。當液體離開葉輪進入泵殼后，由于殼內流道逐漸擴大而減速，部分動能轉化為靜壓能，*后沿切向流入排出管路。所以蝸形泵殼不僅是匯集由葉輪流出液體的部件，而且又是一個轉能裝置。當液體自葉輪中心甩向外周的同時，葉輪中心形成低壓區，在貯槽液面與葉輪中心總勢能差的作用下，致使液體被吸進葉輪中心。依靠葉輪的不斷運轉，液體便連續地被吸入和排出。液體在離心泵中獲得的機械能量*終表現為靜壓能的提高。需要強調指出的是，若在離心泵啟動前沒向泵殼內灌滿被輸送的液體，由于空氣密度低，葉輪旋轉后產生的離心力小，葉輪中心區不足以形成吸入貯槽內液體的低壓，因而雖啟動離心泵也不能輸送液體。這表明離心泵無自吸能力，此現象稱為氣縛。吸入管路安裝單向底閥是為了防止啟動前灌入泵殼內的液體從殼內流出?？諝鈴奈牍艿肋M到泵殼中都會造成氣縛。

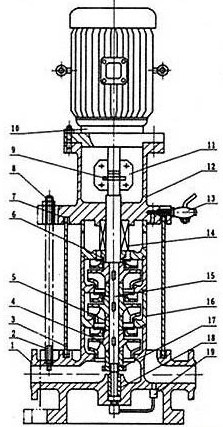

7 結構圖

	1	泵體	11	聯軸器
	2	拉緊螺栓	12	聯接座
	3	外筒	13	氣嘴
	4	葉輪	14	機械密封
	5	葉輪擋套	15	軸
	6	軸套	16	中段
	7	密封墊	17	軸套螺母
	8	螺母	18	軸瓦
	9	銷	19	回水管部件
	10	電機

8 安裝說明

1、安裝時管路重量不不應承受在泵上，否則易損環水泵；
2、泵瑟電機是整體結構，出廠時已由廠家校正，所以安裝時無需調整，因此安裝時十分方便；
3、安裝水泵前應仔細檢查泵流道內有無影響水泵運行的硬質物，（如石塊、鐵砂等）以免水泵運行時損還過流部件；
4、安裝進必須擰緊地腳螺栓，且每間隔一事實上時段應對泵過行檢查防止其松動，以免水泵起動時發生劇烈振動而影響的性能；
5、為了維修方便和使用安全，在泵的進出口管路上安裝一只調節閥及在泵進出口附近安裝一只壓力表，對于高揚程，為了防止水錘，還應在出口閘閥前安裝一只止回閥以應付突然斷電等失去動力事故，從而確保水泵在**工況下運行，增長水泵的使用壽命；
6、泵用于有吸程場合，應裝有底閥，并且進口管路不應有過多彎道，同時不得有漏水、漏氣現象，以免影響水泵的吸入性能；
7、為不使雜質進入泵內而堵塞流道影響性能，應在泵進口前面安裝過濾器；
8、安裝管路前轉動水泵的轉子部件，應無磨擦聲或卡死現象，否則應將泵拆開檢查原因。

8 GDL型立式多級管道技術參數

品牌：龍洋泵閥

型號：GDL

流量：2～160m3/h

揚程：24～200m

功率：1.1～90kw

轉速：2900r/min

口徑：φ25～φ150

溫度范圍：-15～+120℃

工作壓力：≤2.5Mpa
